申请日2016.07.08
公开(公告)日2016.09.21
IPC分类号B01D36/02; B02C4/10
摘要
一种环保无污染的生活污水处理系统，包括框体装置、滚动装置、连接装置、箱体装置、过滤装置、支架装置、收集装置及回收装置，框体装置包括框体、挡板、握持环、第一支架、第一连接杆、第一过滤网、第一弹簧，滚动装置包括第一竖杆、凸轮、第二支架、第二弹簧、第三弹簧、气缸、第二横杆、第三横杆，连接装置包括第一管道、第一阀门，箱体装置包括箱体、第二管道、第二阀门，过滤装置包括第二过滤网、海绵块、第四弹簧，支架装置包括第五支架、第五横杆、第二竖杆、第一斜杆、第六支架，收集装置包括收集框、滚轮、第二连接杆、第三连接杆、第五弹簧，本发明能够对生活产生的污水进行充分的净化处理，净化效果显著。

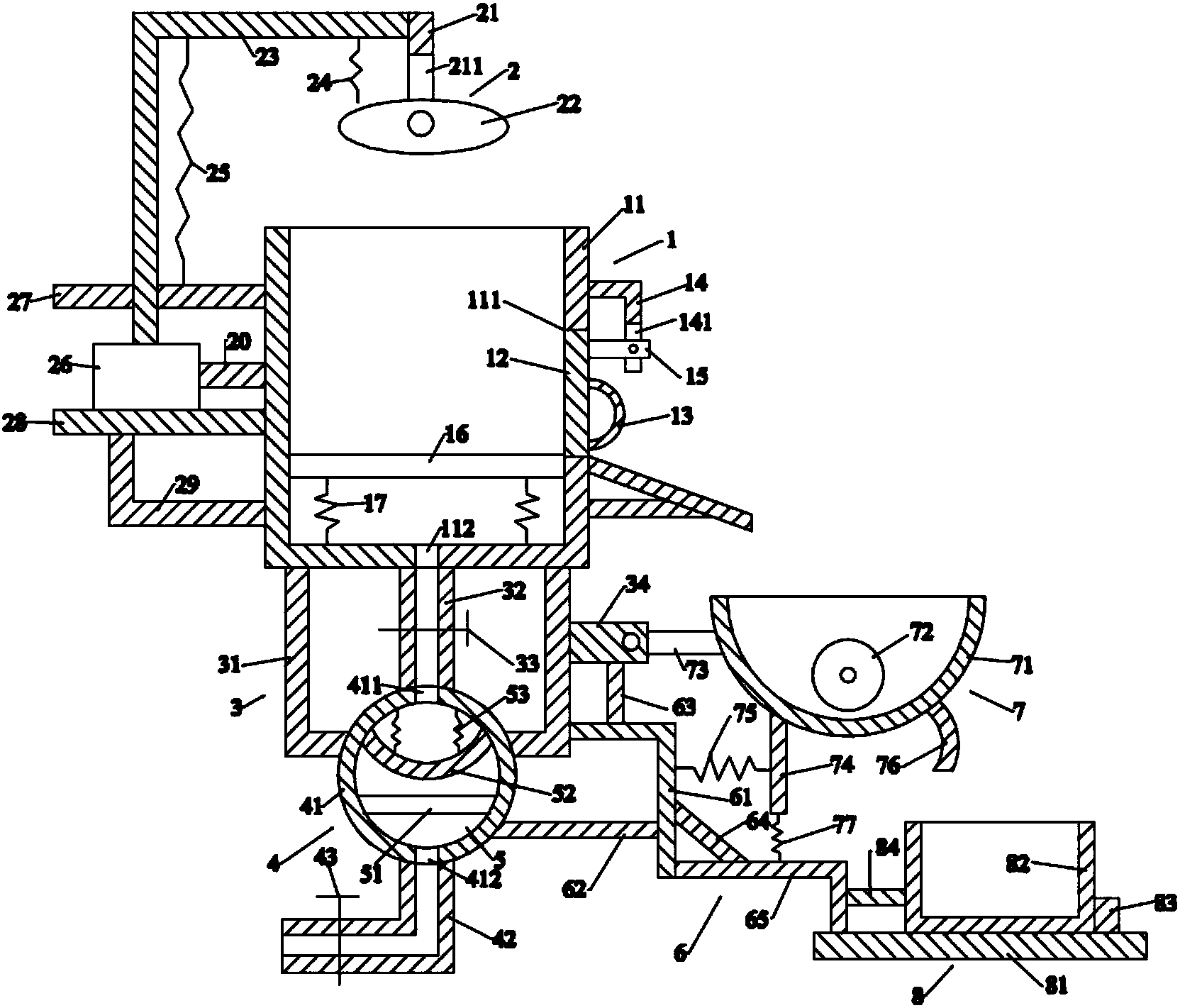

摘要附图
权利要求书
1.一种环保无污染的生活污水处理系统，其特征在于：所述环保无污染的生活污水处理系统包括框体装置、位于所述框体装置上方的滚动装置、位于所述框体装置下方的连接装置、位于所述连接装置下方的箱体装置、设置于所述箱体装置内的过滤装置、位于所述箱体装置右侧的支架装置、位于所述连接装置右侧的收集装置及位于所述收集装置下方的回收装置，所述框体装置包括框体、设置于所述框体右表面的挡板、位于所述挡板右侧的握持环、位于所述握持环上方的第一支架、设置于所述挡板上的第一连接杆、收容于所述框体内的第一过滤网、位于所述第一过滤网下方的第一弹簧、位于所述框体右侧的斜板及设置于所述斜板上的第一横杆，所述滚动装置包括第一竖杆、设置于所述第一竖杆下端的凸轮、位于所述第一竖杆左侧的第二支架、设置于所述第二支架上的第二弹簧、位于所述第二弹簧左侧的第三弹簧、位于所述第二支架下方的气缸、位于所述气缸上方的第二横杆、位于所述气缸下方的第三横杆、位于所述第三横杆下方的第三支架及位于所述气缸右侧的第四横杆，所述连接装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第四支架及设置于所述第四支架上的第一固定杆，所述箱体装置包括箱体、位于所述箱体下方的第二管道、设置于所述第二管道上的第二阀门，所述过滤装置包括第二过滤网、位于所述第二过滤网上方的海绵块、位于所述海绵块上方的第四弹簧，所述支架装置包括第五支架、设置于所述第五支架上的第五横杆、位于所述第五支架上方的第二竖杆、位于所述第五支架右侧的第一斜杆、位于所述第一斜杆下方的第六支架，所述收集装置包括收集框、位于所述收集框内的滚轮、位于所述收集框左侧的第二连接杆、位于所述收集框下方的第三连接杆、位于所述第三连接杆左侧的第五弹簧、位于所述收集框下方的弯曲杆及位于所述第三连接杆下方的第六弹簧，所述回收装置包括横板、位于所述横板上方的回收箱、位于所述回收箱右侧的固定块及位于所述回收箱左侧的定位杆。
2.根据权利要求1所述的环保无污染的生活污水处理系统，其特征在于：所述框体呈空心的长方体，所述框体上设有位于其右表面的第一通孔及位于其下表面的第二通孔，所述挡板呈长方体且竖直放置，所述挡板收容于所述第一通孔内且与所述框体接触，所述握持环呈半圆环状，所述握持环的两端与所述挡板的右表面固定连接，所述第一连接杆呈长方体，所述第一连接杆的左端与所述挡板的右表面固定连接，所述第一支架呈L型，所述第一支架的一端与所述框体的右表面固定连接，所述第一支架的另一端呈竖直状且设有第一凹槽，所述第一连接杆的右端收容于所述第一凹槽内且与所述第一支架轴转连接，所述第一过滤网呈长方体且水平放置，所述第一过滤网的侧面与所述框体的内表面滑动连接，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述框体的内表面固定连接，所述第一弹簧的上端与所述第一过滤网的下表面固定连接，所述斜板呈倾斜状，所述斜板的上端与所述框体的右表面固定连接，所述第一横杆呈水平状，所述第一横杆的左端与所述框体的右表面固定连接，所述第一横杆的右端与所述斜板固定连接。
3.根据权利要求2所述的环保无污染的生活污水处理系统，其特征在于：所述第三横杆呈长方体且水平放置，所述第三横杆的右表面与所述框体的左表面固定连接，所述第三支架呈L型，所述第三支架的一端与所述框体的左表面固定连接，所述第三支架的另一端与所述第三横杆的下表面固定连接，所述气缸的下表面与所述第三横杆的上表面固定连接，所述第四横杆呈长方体且水平放置，所述第四横杆的右端与所述框体的左表面固定连接，所述第四横杆的左端与所述气缸的右表面固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述框体的左表面固定连接，所述第二支架呈L型，所述第二支架的一端与所述气缸连接，所述第二支架贯穿所述第二横杆的上下表面且与其滑动连接，所述第二支架的另一端与所述第一竖杆的左表面固定连接，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的下端设有第二凹槽，所述凸轮呈椭圆形，所述凸轮收容于所述第二凹槽内且与所述第一竖杆轴转连接，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第二支架固定连接，所述第二弹簧的下端与所述凸轮的左端固定连接，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第二支架固定连接，所述第三弹簧的下端与所述第二横杆的上表面固定连接。
4.根据权利要求3所述的环保无污染的生活污水处理系统，其特征在于：所述第一管道呈竖直状，所述第一管道的上端对准所述第二通孔且与所述框体的下表面固定连接，所述第四支架设有两个，所述第四支架呈L型，所述第四支架的上端与所述框体的下表面固定连接，所述第四支架的下端呈水平状，所述第一固定杆呈长方体且水平放置，所述第一固定杆的左端与所述第四支架的右表面固定连接。
5.根据权利要求4所述的环保无污染的生活污水处理系统，其特征在于：所述箱体呈空心的圆柱体状，所述箱体上设有第三通孔及第四通孔，所述第一管道的下端对准所述第三通孔且与所述箱体固定连接，所述第四支架的下端与所述箱体固定连接，所述第二管道的上端对准所述第四通孔且与所述箱体的外表面固定连接。
6.根据权利要求5所述的环保无污染的生活污水处理系统，其特征在于：所述第二过滤网呈水平状，所述第二过滤网的侧面与所述箱体的内表面固定连接，所述海绵块的横截面呈弯曲状，所述海绵块的侧面与所述箱体的内表面固定连接，所述第四弹簧设有两个，所述第四弹簧呈竖直状，所述第四弹簧的下端与所述海绵块固定连接，所述第四弹簧的上端与所述箱体的内表面固定连接。
7.根据权利要求6所述的环保无污染的生活污水处理系统，其特征在于：所述第五支架呈L型，所述第五支架的上端与所述第四支架的右表面固定连接，所述第五支架的下端呈竖直状，所述第五横杆呈水平放置，所述第五横杆的右端与所述第五支架固定连接，所述第五横杆的左端与所述箱体的侧面固定连接，所述第二竖杆呈长方体且竖直放置，所述第二竖杆的下端与所述第五支架的上表面固定连接，所述第二竖杆的上端与所述第一固定杆的下表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的上端与所述第五支架的右表面固定连接，所述第一斜杆的下端与所述第六支架的上表面固定连接，所述第六支架呈L型，所述第六支架的上端与所述第五支架的右表面固定连接，所述第六支架的下端呈竖直状。
8.根据权利要求7所述的环保无污染的生活污水处理系统，其特征在于：所述收集框呈空心的半圆柱体状，所述滚轮呈圆柱体，所述滚轮收容于所述收集框内且与所述收集框轴转连接，所述第二连接杆的右端与所述收集框的外表面固定连接，所述第二连接杆的左端与所述第一固定杆轴转连接，所述第三连接杆的上端与所述收集框的外表面固定连接，所述第五弹簧呈水平状，所述第五弹簧的右端与所述第三连接杆的左表面固定连接，所述第五弹簧的左端与所述第五支架的右表面固定连接，所述弯曲杆呈弯曲状，所述弯曲杆的上端与所述收集框的外表面固定连接，所述第六弹簧呈竖直状，所述第六弹簧的下端与所述第六支架的上表面固定连接，所述第六弹簧的上端与所述第三连接杆的下端固定连接。
9.根据权利要求8所述的环保无污染的生活污水处理系统，其特征在于：所述横板呈长方体且水平放置，所述第六支架的下端与所述横板的上表面固定连接，所述回收箱呈空心的长方体，所述回收箱位于所述横板的上方，所述回收箱位于所述收集框的下方，所述固定块呈长方体，所述固定块的下表面与所述横板的上表面固定连接，所述固定块的左表面与所述回收箱的右表面接触，所述定位杆呈长方体，所述定位杆水平放置，所述定位杆的左端与所述第六支架的右表面固定连接，所述定位杆的右端顶靠在所述回收箱的左表面上。
说明书
一种环保无污染的生活污水处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种环保无污染的生活污水处理系统。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗等各个领域，也越来越多的走进寻常百姓的日常生活，对日常生活产生的污水进行净化处理。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的环保无污染的生活污水处理系统。
为了解决上述技术问题，本发明采用如下技术方案：
一种环保无污染的生活污水处理系统，所述环保无污染的生活污水处理系统包括框体装置、位于所述框体装置上方的滚动装置、位于所述框体装置下方的连接装置、位于所述连接装置下方的箱体装置、设置于所述箱体装置内的过滤装置、位于所述箱体装置右侧的支架装置、位于所述连接装置右侧的收集装置及位于所述收集装置下方的回收装置，所述框体装置包括框体、设置于所述框体右表面的挡板、位于所述挡板右侧的握持环、位于所述握持环上方的第一支架、设置于所述挡板上的第一连接杆、收容于所述框体内的第一过滤网、位于所述第一过滤网下方的第一弹簧、位于所述框体右侧的斜板及设置于所述斜板上的第一横杆，所述滚动装置包括第一竖杆、设置于所述第一竖杆下端的凸轮、位于所述第一竖杆左侧的第二支架、设置于所述第二支架上的第二弹簧、位于所述第二弹簧左侧的第三弹簧、位于所述第二支架下方的气缸、位于所述气缸上方的第二横杆、位于所述气缸下方的第三横杆、位于所述第三横杆下方的第三支架及位于所述气缸右侧的第四横杆，所述连接装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第四支架及设置于所述第四支架上的第一固定杆，所述箱体装置包括箱体、位于所述箱体下方的第二管道、设置于所述第二管道上的第二阀门，所述过滤装置包括第二过滤网、位于所述第二过滤网上方的海绵块、位于所述海绵块上方的第四弹簧，所述支架装置包括第五支架、设置于所述第五支架上的第五横杆、位于所述第五支架上方的第二竖杆、位于所述第五支架右侧的第一斜杆、位于所述第一斜杆下方的第六支架，所述收集装置包括收集框、位于所述收集框内的滚轮、位于所述收集框左侧的第二连接杆、位于所述收集框下方的第三连接杆、位于所述第三连接杆左侧的第五弹簧、位于所述收集框下方的弯曲杆及位于所述第三连接杆下方的第六弹簧，所述回收装置包括横板、位于所述横板上方的回收箱、位于所述回收箱右侧的固定块及位于所述回收箱左侧的定位杆。
所述框体呈空心的长方体，所述框体上设有位于其右表面的第一通孔及位于其下表面的第二通孔，所述挡板呈长方体且竖直放置，所述挡板收容于所述第一通孔内且与所述框体接触，所述握持环呈半圆环状，所述握持环的两端与所述挡板的右表面固定连接，所述第一连接杆呈长方体，所述第一连接杆的左端与所述挡板的右表面固定连接，所述第一支架呈L型，所述第一支架的一端与所述框体的右表面固定连接，所述第一支架的另一端呈竖直状且设有第一凹槽，所述第一连接杆的右端收容于所述第一凹槽内且与所述第一支架轴转连接，所述第一过滤网呈长方体且水平放置，所述第一过滤网的侧面与所述框体的内表面滑动连接，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述框体的内表面固定连接，所述第一弹簧的上端与所述第一过滤网的下表面固定连接，所述斜板呈倾斜状，所述斜板的上端与所述框体的右表面固定连接，所述第一横杆呈水平状，所述第一横杆的左端与所述框体的右表面固定连接，所述第一横杆的右端与所述斜板固定连接。
所述第三横杆呈长方体且水平放置，所述第三横杆的右表面与所述框体的左表面固定连接，所述第三支架呈L型，所述第三支架的一端与所述框体的左表面固定连接，所述第三支架的另一端与所述第三横杆的下表面固定连接，所述气缸的下表面与所述第三横杆的上表面固定连接，所述第四横杆呈长方体且水平放置，所述第四横杆的右端与所述框体的左表面固定连接，所述第四横杆的左端与所述气缸的右表面固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述框体的左表面固定连接，所述第二支架呈L型，所述第二支架的一端与所述气缸连接，所述第二支架贯穿所述第二横杆的上下表面且与其滑动连接，所述第二支架的另一端与所述第一竖杆的左表面固定连接，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的下端设有第二凹槽，所述凸轮呈椭圆形，所述凸轮收容于所述第二凹槽内且与所述第一竖杆轴转连接，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第二支架固定连接，所述第二弹簧的下端与所述凸轮的左端固定连接，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第二支架固定连接，所述第三弹簧的下端与所述第二横杆的上表面固定连接。
所述第一管道呈竖直状，所述第一管道的上端对准所述第二通孔且与所述框体的下表面固定连接，所述第四支架设有两个，所述第四支架呈L型，所述第四支架的上端与所述框体的下表面固定连接，所述第四支架的下端呈水平状，所述第一固定杆呈长方体且水平放置，所述第一固定杆的左端与所述第四支架的右表面固定连接。
所述箱体呈空心的圆柱体状，所述箱体上设有第三通孔及第四通孔，所述第一管道的下端对准所述第三通孔且与所述箱体固定连接，所述第四支架的下端与所述箱体固定连接，所述第二管道的上端对准所述第四通孔且与所述箱体的外表面固定连接。
所述第二过滤网呈水平状，所述第二过滤网的侧面与所述箱体的内表面固定连接，所述海绵块的横截面呈弯曲状，所述海绵块的侧面与所述箱体的内表面固定连接，所述第四弹簧设有两个，所述第四弹簧呈竖直状，所述第四弹簧的下端与所述海绵块固定连接，所述第四弹簧的上端与所述箱体的内表面固定连接。
所述第五支架呈L型，所述第五支架的上端与所述第四支架的右表面固定连接，所述第五支架的下端呈竖直状，所述第五横杆呈水平放置，所述第五横杆的右端与所述第五支架固定连接，所述第五横杆的左端与所述箱体的侧面固定连接，所述第二竖杆呈长方体且竖直放置，所述第二竖杆的下端与所述第五支架的上表面固定连接，所述第二竖杆的上端与所述第一固定杆的下表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的上端与所述第五支架的右表面固定连接，所述第一斜杆的下端与所述第六支架的上表面固定连接，所述第六支架呈L型，所述第六支架的上端与所述第五支架的右表面固定连接，所述第六支架的下端呈竖直状。
所述收集框呈空心的半圆柱体状，所述滚轮呈圆柱体，所述滚轮收容于所述收集框内且与所述收集框轴转连接，所述第二连接杆的右端与所述收集框的外表面固定连接，所述第二连接杆的左端与所述第一固定杆轴转连接，所述第三连接杆的上端与所述收集框的外表面固定连接，所述第五弹簧呈水平状，所述第五弹簧的右端与所述第三连接杆的左表面固定连接，所述第五弹簧的左端与所述第五支架的右表面固定连接，所述弯曲杆呈弯曲状，所述弯曲杆的上端与所述收集框的外表面固定连接，所述第六弹簧呈竖直状，所述第六弹簧的下端与所述第六支架的上表面固定连接，所述第六弹簧的上端与所述第三连接杆的下端固定连接。
所述横板呈长方体且水平放置，所述第六支架的下端与所述横板的上表面固定连接，所述回收箱呈空心的长方体，所述回收箱位于所述横板的上方，所述回收箱位于所述收集框的下方，所述固定块呈长方体，所述固定块的下表面与所述横板的上表面固定连接，所述固定块的左表面与所述回收箱的右表面接触，所述定位杆呈长方体，所述定位杆水平放置，所述定位杆的左端与所述第六支架的右表面固定连接，所述定位杆的右端顶靠在所述回收箱的左表面上。
采用上述技术方案后，本发明具有如下优点：
本发明环保无污染的生活污水处理系统结构简单，使用方便，能够对生活产生的污水进行充分的净化处理，净化效果显著，显著提高净化的效率，同时对过滤掉的杂质进行处理，以便后续的排放。
