申请日2016.07.08
公开(公告)日2016.10.12
IPC分类号C02F9/04
摘要

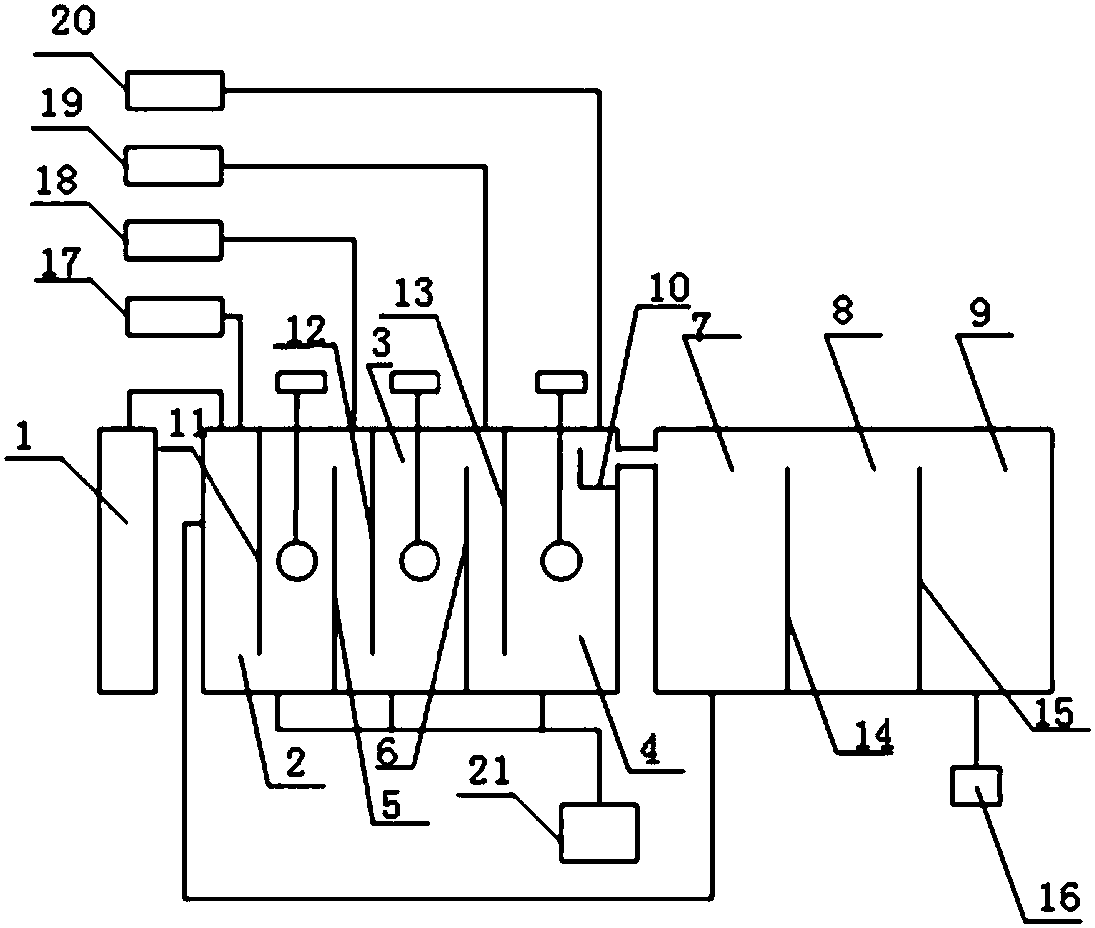

一种三联箱式废水处理装置，从左到右依次设有：废水缓冲箱;三联箱，其从左到右依次设有中和箱、反应箱和絮凝箱;所述中和箱和反应箱顶端分别设有进水口，所述絮凝箱的顶端左右两侧分别设有左进水口和右进水口，所述絮凝箱的右箱壁中上方设有出水口;所述废水缓冲箱通过废水提升泵与所述中和箱的进水口连接;所述三联箱的右侧依次设有澄清浓缩器、氧化箱和清水箱，所述清水箱底部设有出水口。本发明所述废水处理装置能高效去除废水中的杂质，分离效率高，不需要采用蒸发等步骤，能耗低，出水水质优于传统工艺。
摘要附图
权利要求书
1.一种三联箱式废水处理装置，其特征在于，从左到右依次设有：
废水缓冲箱(1);
三联箱，其从左到右依次设有中和箱(2)、反应箱(3)和絮凝箱(4)，所述中和箱(2)和反应箱(3)共用箱壁A(5)，所述反应箱(3)和絮凝箱(4)共用箱壁B(6)，所述箱壁A(5)顶端设有溢流口A，所述箱壁B(6)顶端设有溢流口B;所述中和箱(2)和反应箱(3)顶端分别设有进水口，所述絮凝箱(4)的顶端左右两侧分别设有左进水口和右进水口，所述絮凝箱(4)的右箱壁中上方设有出水口;所述废水缓冲箱(1)通过废水提升泵与所述中和箱(2)的进水口连接;
所述三联箱的右侧依次设有澄清浓缩器(7)、氧化箱(8)和清水箱(9)，所述澄清浓缩器(7)、氧化箱(8)和清水箱(9)的左箱壁中上方均设有进水口，所述澄清浓缩器(7)和氧化箱(8)的右箱壁中上方均设有出水口，所述澄清浓缩器(7)的进水口与所述絮凝箱(4)的出水口连接，所述清水箱(9)底部设有出水口。
2.根据权利要求1所述的三联箱式废水处理装置，其特征在于，所述中和箱(2)左侧顶端设有竖直的隔板A(11)，所述反应箱(3)左侧顶端设有竖直的隔板B(12)，所述絮凝箱(4)左侧顶端设有竖直的隔板C(13)，所述絮凝箱(4)的出水口下方设有弯折的隔板D(10)，所述隔板D(10)将絮凝箱(4)的出水口半包围，且所述隔板D(10)固定在所述絮凝箱(4)的右箱壁上。
3.根据权利要求2所述的三联箱式废水处理装置，其特征在于，所述中和箱(2)的进水口位于所述中和箱(2)的左箱壁与隔板A(11)之间，所述反应箱(3)的进水口位于所述箱壁A(5)与隔板B(12)之间，所述絮凝箱(4)的左进水口位于箱壁B(6)与隔板C(13)之间，所述絮凝箱(4)的右进水口位于所述弯折的隔板D(10)的正上方。
4.根据权利要求1所述的三联箱式废水处理装置，其特征在于，所述澄清浓缩器(7)与所述氧化箱(8)共用箱壁C(14)，所述氧化箱(8)与所述清水箱(9)共用箱壁D(15)，且箱壁C(14)顶端设有溢流口C，所述箱壁D(15)顶端设有溢流口D。
5.根据权利要求4所述的三联箱式废水处理装置，其特征在于，所述溢流口C同时作为澄清浓缩器(7)的出水口和氧化箱(8)的进水口，所述溢流口D同时作为氧化箱(8)的出水口和清水箱(9)的进水口。
6.根据权利要求1所述的三联箱式废水处理装置，其特征在于，所述清水箱(9)的出水口连接废水排放泵(16)。
7.根据权利要求1所述的三联箱式废水处理装置，其特征在于，所述中和箱(2)的进水口通过管道连接石灰乳计量泵(17)，所述反应箱(3)的进水口通过管道连接有机硫计量泵(18)，所述絮凝箱(4)的左进水口通过管道连接絮凝剂计量泵(19)，所述絮凝箱(4)的右进水口通过管道连接助凝剂计量泵(20)。
8.根据权利要求7所述的三联箱式废水处理装置，其特征在于，连接所述中和箱(2)的进口、反应箱(3)的进口、絮凝箱(4)的左进口和絮凝箱(4)的右进口的管道上均设有阀门。
9.根据权利要求1所述的三联箱式废水处理装置，其特征在于，所述中和箱(2)、反应箱(3)和絮凝箱(4)内还分别设置有搅拌器;所述搅拌器包括搅拌电机，所述搅拌电机分别通过固定支架固定在中和箱(2)、反应箱(3)和絮凝箱(4)的外侧;所述搅拌电机下方连接有搅拌轴，所述搅拌电机带动所述搅拌轴顺时针旋转，所述搅拌轴底端连接有扰流浆叶。
10.根据权利要求1所述的三联箱式废水处理装置，其特征在于，所述中和箱(2)、反应箱(3)和絮凝箱(4)的底部分别设有出泥口，且分别通过所述出泥口连接污泥储箱(21);
所述中和箱(2)上设有进泥口，所述澄清浓缩器(7)底部设有出泥口，所述澄清浓缩器(7)底部的出泥口通过污泥循环泵与所述中和箱(2)的进泥口连接。
说明书
一种三联箱式废水处理装置
技术领域
本发明涉及一种三联箱式废水处理装置，属于水处理技术领域。
背景技术
脱硫废水的水质与脱硫工艺、烟气成分、灰及吸附剂等多种因素有关。烟气的杂质来源于煤的燃烧，由于煤中含有包括重金属在内的多种元素，这些元素在炉膛内高温条件下进行一系列的化学反应，生成了多种不同的化合物。一部分化合物随炉渣排出炉膛，另一部分随烟气进入脱硫装置吸收塔，溶解于吸收浆液中，并且在吸收浆液循环系统中不断浓缩，最终脱硫废水中的杂质含量很高。脱硫废水的主要超标项目为悬浮物、pH值、汞、铜、铅、镍、锌、砷、氟、钙、镁、铝、铁以及氯根、硫酸根、亚硫酸根、碳酸根等，其中很多是国家环保标准中要求控制的第一类污染物。脱硫废水中的各种重金属离子对环境有很强的污染性，并且水中的重金属含量高，pH值低，处理难度较大，脱硫废水中大量硒等重金属的排放会对土壤和水源造成污染，脱硫废水中的高浓度悬浮物严重影响水的浊度，影响人和动物的健康，长期积累还会引起慢性中毒。
传统脱硫废水采取抛弃法，一种方法是把脱硫废水打到电除尘器外排的干灰中，进行干灰加湿;另一种方法是把脱硫废水打到灰库外排的干灰中，进行干灰加湿。上述工艺方法存在能耗高，分离不彻底、废液排放量大的问题。
发明内容
为解决上述问题，本发明的目的在于提供一种三联箱式废水处理装置。
本发明的目的是通过以下技术方案实现的：
一种三联箱式废水处理装置，从左到右依次设有：
废水缓冲箱;
三联箱，其从左到右依次设有中和箱、反应箱和絮凝箱，所述中和箱和反应箱共用箱壁A，所述反应箱和絮凝箱共用箱壁B，所述箱壁A顶端设有溢流口A，所述箱壁B顶端设有溢流口B;所述中和箱和反应箱顶端分别设有进水口，所述絮凝箱的顶端左右两侧分别设有左进水口和右进水口，所述絮凝箱的右箱壁中上方设有出水口;所述废水缓冲箱通过废水提升泵与所述中和箱的进水口连接;
所述三联箱的右侧依次设有澄清浓缩器、氧化箱和清水箱，所述澄清浓缩器、氧化箱和清水箱的左箱壁中上方均设有进水口，所述澄清浓缩器和氧化箱的右箱壁中上方均设有出水口，所述澄清浓缩器的进水口与所述絮凝箱的出水口连接，所述清水箱底部设有出水口。
进一步的，所述中和箱左侧顶端设有竖直的隔板A，所述反应箱左侧顶端设有竖直的隔板B，所述絮凝箱左侧顶端设有竖直的隔板C，所述絮凝箱的出水口下方设有弯折的隔板D，所述隔板D将絮凝箱的出水口半包围，且所述隔板D固定在所述絮凝箱的右箱壁上。
进一步的，所述中和箱的进水口位于所述中和箱的左箱壁与隔板A之间，所述反应箱的进水口位于所述箱壁A与隔板B之间，所述絮凝箱的左进水口位于箱壁B与隔板C之间，所述絮凝箱的右进水口位于所述弯折的隔板D的正上方。
进一步的，所述澄清浓缩器与所述氧化箱共用箱壁C，所述氧化箱与所述清水箱共用箱壁D，且箱壁C顶端设有溢流口C，所述箱壁D顶端设有溢流口D。
进一步的，所述溢流口C同时作为澄清浓缩器的出水口和氧化箱的进水口，所述溢流口D同时作为氧化箱的出水口和清水箱的进水口。
进一步的，所述清水箱的出水口连接废水排放泵。
进一步的，所述中和箱的进水口通过管道连接石灰乳计量泵，所述反应箱的进水口通过管道连接有机硫计量泵，所述絮凝箱的左进水口通过管道连接絮凝剂计量泵，所述絮凝箱的右进水口通过管道连接助凝剂计量泵。
进一步的，连接所述中和箱的进口、反应箱的进口、絮凝箱的左进口和絮凝箱的右进口的管道上均设有阀门。
进一步的，所述中和箱、反应箱和絮凝箱内还分别设置有搅拌器;所述搅拌器包括搅拌电机，所述搅拌电机分别通过固定支架固定在中和箱、反应箱和絮凝箱的外侧;所述搅拌电机下方连接有搅拌轴，所述搅拌电机带动所述搅拌轴顺时针旋转，所述搅拌轴底端连接有扰流浆叶。
进一步的，所述中和箱、反应箱和絮凝箱的底部分别设有出泥口，且分别通过所述出泥口连接污泥储箱;
所述中和箱上设有进泥口，所述澄清浓缩器底部设有出泥口，所述澄清浓缩器底部的出泥口通过污泥循环泵与所述中和箱的进泥口连接。
本发明的有益效果为：
通过本发明所述废水处理装置，废水中的杂质离子能够生成沉淀，高效去除废水中的杂质，分离效率高，不需要采用蒸发等步骤，能耗低，出水水质优于传统工艺。
