申请日2016.07.08
公开(公告)日2016.10.26
IPC分类号F28D7/00; F28D7/16; F28F27/00; F28F19/01
摘要
本发明公开了一种烟气废水余热双回收再利用系统，包括烟气换热装置和废水换热装置，烟气换热装置和废水换热装置通过换热水管连接，换热水管用于通行待换热的清洁水;废水换热装置包括废水换热箱，废水换热箱内设置有废水换热管，废水换热箱用于供清洁水与废水换热管内通行的废水进行换热;烟气换热装置包括烟气换热箱，烟气换热箱内设置有多个空心的换热叶片，多个换热叶片相互连通，烟气换热箱用于供清洁水与换热叶片内通行的烟气进行换热。本发明将烟气余热回收和废水余热回收进行整合，实现对废水和烟气中余热的双回收再利用，节约了设备和人员投入。烟气换热装置内换热叶片的独特设计，达到了使烟气与清洁水充分换热的目的。

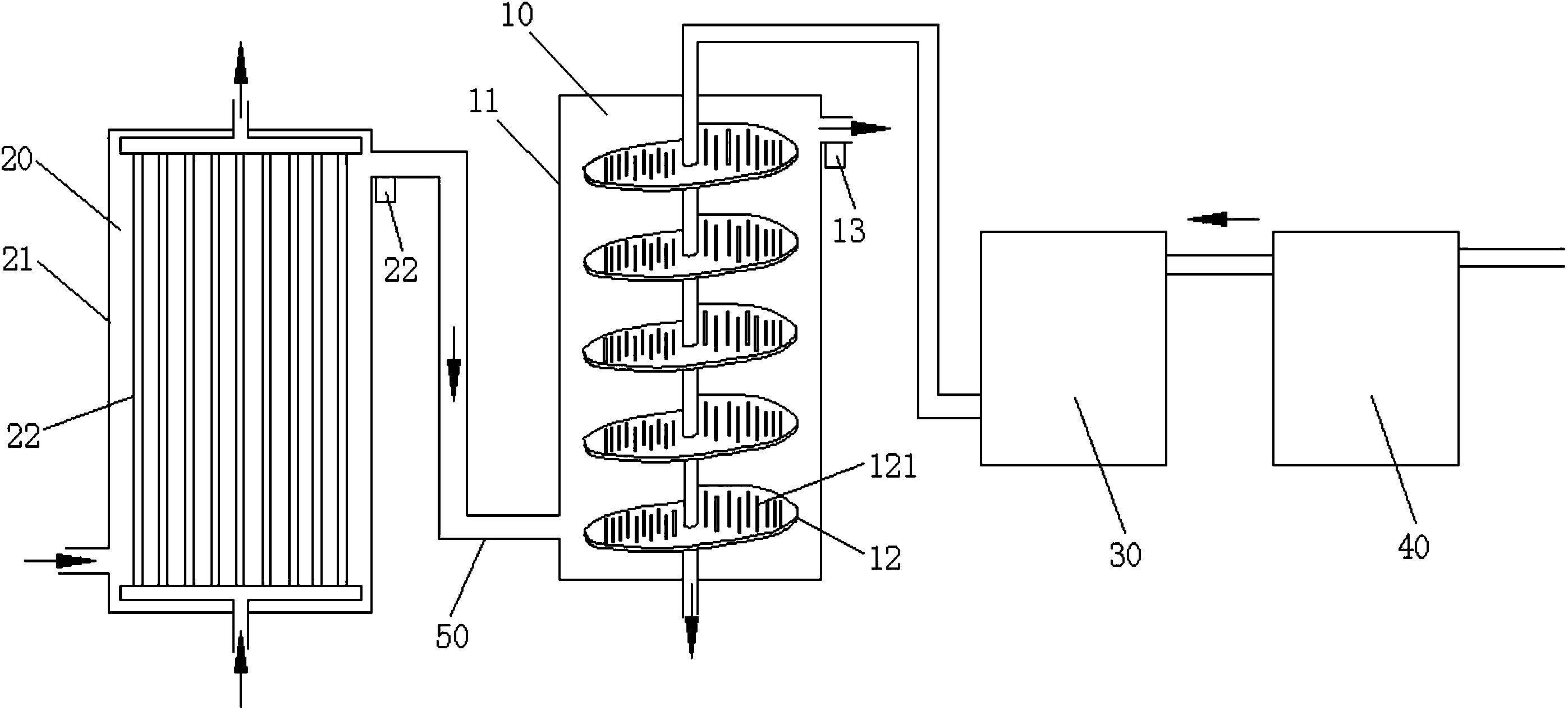

摘要附图
权利要求书
1.一种烟气废水余热双回收再利用系统，其特征在于：包括烟气换热装置和废水换热装置，所述烟气换热装置和废水换热装置通过换热水管连接，所述换热水管用于通行待换热的清洁水;
所述废水换热装置包括废水换热箱，所述废水换热箱内设置有废水换热管，所述废水换热箱用于供清洁水与废水换热管内通行的废水进行换热;
所述烟气换热装置包括烟气换热箱，所述烟气换热箱内设置有多个空心的换热叶片，所述多个换热叶片相互连通，所述烟气换热箱用于供清洁水与换热叶片内通行的烟气进行换热;
所述废水换热箱和烟气换热箱均设置有进水口和出水口，所述废水换热箱的出水口通过所述换热水管与所述烟气换热箱的进水口连接。
2.根据权利要求1所述的烟气废水余热双回收再利用系统，其特征在于：还包括烟气脱硫装置，所述烟气脱硫装置与所述烟气换热箱内设置的换热叶片连通，所述烟气脱硫装置用于脱除烟气中的硫化物。
3.根据权利要求2所述的烟气废水余热双回收再利用系统，其特征在于：还包括烟气沉淀装置，所述烟气沉淀装置与所述烟气脱硫装置连通，所述烟气沉淀装置用于沉淀烟气中的颗粒杂质。
4.根据权利要求2所述的烟气废水余热双回收再利用系统，其特征在于：所述多个换热叶片通过一换热管连通，所述换热管轴接在所述烟气换热箱内，所述换热管的入口与所述烟气脱硫装置连通。
5.根据权利要求1所述的烟气废水余热双回收再利用系统，其特征在于：所述多个换热叶片上均设置有多个导热件，所述导热件用于导热。
6.根据权利要求1-5任一项所述的烟气废水余热双回收再利用系统，其特征在于：所述废水换热箱的出水口设置有第一温度传感器，所述第一温度传感器用于检测所述废水换热箱的出水温度。
7.根据权利要求6所述的烟气废水余热双回收再利用系统，其特征在于：所述烟气换热箱的的出水口设置有第二温度传感器，所述第二温度传感器用于检测所述烟气换热箱的出水温度。
说明书
一种烟气废水余热双回收再利用系统
技术领域
本发明涉及化工技术领域，具体涉及一种烟气废水余热双回收再利用系统。
背景技术
在大规模的现代化工生产中，烟气和废水是最主要的两种排放物，通常，这两种排放物都会携带较多的热量。很多企业由于缺乏对烟气和废水中热量的重视，将大量的烟气和废水直接排放，导致大量的热量损失。随着能源短缺地进一步加深，越来越多的企业开始重视起对烟气和废水余热的回收利用。
现有的烟气余热回收或废水余热回收多为单一的回收系统，不能有效地将烟气余热回收和废水余热回收结合起来，导致很多设备的重复设置，增加了企业的设备及人员的投入。且，现有的烟气余热回收基本还是采用管式换热，即利用管与水接触换热，这种换热方式换热效果较差且需要的换热空间大，很多小型企业不便使用此种烟气余热回收方式。
另外，很多企业在设置烟气余热回收装置时，由于缺乏对设备的保护和环保意识，鲜有设置配套的烟气脱硫装置和烟气沉淀装置，不但导致对设备造成一定程度的腐蚀和冲击，还污染了大气环境。
发明内容
本发明是鉴于现有技术存在的上述问题提出的，本发明提供了一种烟气废水余热双回收再利用系统。
本发明是通过以下技术方案实现的：一种烟气废水余热双回收再利用系统，包括烟气换热装置和废水换热装置，所述烟气换热装置和废水换热装置通过换热水管连接，所述换热水管用于通行待换热的清洁水;
所述废水换热装置包括废水换热箱，所述废水换热箱内设置有废水换热管，所述废水换热箱用于供清洁水与废水换热管内通行的废水进行换热;
所述烟气换热装置包括烟气换热箱，所述烟气换热箱内设置有多个空心的换热叶片，所述多个换热叶片相互连通，所述烟气换热箱用于供清洁水与换热叶片内通行的烟气进行换热;
所述废水换热箱和烟气换热箱均设置有进水口和出水口，所述废水换热箱的出水口通过所述换热水管与所述烟气换热箱的进水口连接。
优选地，还包括烟气脱硫装置，所述烟气脱硫装置与所述烟气换热箱内设置的换热叶片连通，所述烟气脱硫装置用于脱除烟气中的硫化物。
优选地，还包括烟气沉淀装置，所述烟气沉淀装置与所述烟气脱硫装置连通，所述烟气沉淀装置用于沉淀烟气中的颗粒杂质。
优选地，所述多个换热叶片通过一换热管连通，所述换热管轴接在所述烟气换热箱内，所述换热管的入口与所述烟气脱硫装置连通。
优选地，所述多个换热叶片上均设置有多个导热件，所述导热件用于导热。
优选地，所述废水换热箱的出水口设置有第一温度传感器，所述第一温度传感器用于检测所述废水换热箱的出水温度。
优选地，所述烟气换热箱的的出水口设置有第二温度传感器，所述第二温度传感器用于检测所述烟气换热箱的出水温度。
与现有技术相比，本发明的烟气废水余热双回收再利用系统通过设置废水换热装置和烟气换热装置，先利用废水对清洁水进行初步换热，之后再经烟气进一步换热，充分利用废水和烟气中的余热能源，解决了现有技术废水或烟气直接排放而没用得到充分利用的问题，将烟气余热回收和废水余热回收进行整合，实现对废水和烟气中余热的双回收再利用，节约了设备和人员投入。烟气换热装置内换热叶片的独特设计，达到了使烟气与清洁水充分换热的目的。
另外，本发明的烟气废水余热双回收再利用系统还设置了烟气沉淀装置和烟气回收装置，可以对烟气进行颗粒杂质沉淀和硫化物吸收，防止烟气对设备造成腐蚀，且能直接排放大气，避免对环境造成污染。
