申请日2016.07.08
公开(公告)日2016.11.30
IPC分类号B08B3/02; B08B1/04; B08B3/14
摘要
太阳能光伏板房顶表面废水过滤循环清洗系统，包括分别设在太阳能光伏板左侧和右侧的左框架和右框架，左框架上设有左轨道，右框架上设有右轨道，左轨道和右轨道均与倾斜设置的太阳能光伏板上表面平行，左轨道和右轨道上滚动连接有喷水擦刷装置，喷水擦刷装置的进水口连接有供水装置。本实用新型设计合理、易于安装、自动化程度高、人工劳动强度低、清洁效果好、安全可靠，使用雨水作为清洁水源，并且可以循环利用，通过间隔设定好的时间段对太阳能光伏板表面自动进行清洁，这样有助于增加太阳能光伏板接受阳光照射的有效程度和强度，提高光电转换效率，延长太阳能光伏板使用寿命，具有较高的推广应用价值。

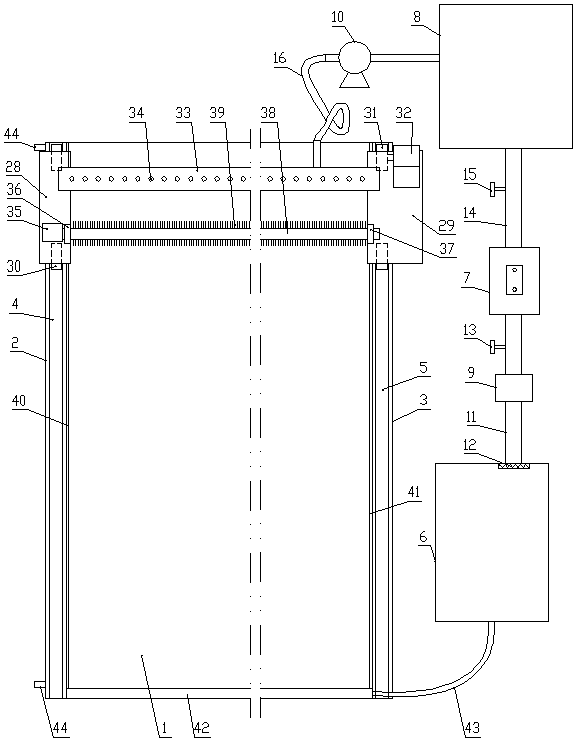

摘要附图
权利要求书
1.太阳能光伏板房顶表面废水过滤循环清洗系统，其特征在于：包括分别设在太阳能光伏板左侧和右侧的左框架和右框架，左框架上设有左轨道，右框架上设有右轨道，左轨道和右轨道均与倾斜设置的太阳能光伏板上表面平行，左轨道和右轨道上滚动连接有喷水擦刷装置， 喷水擦刷装置的进水口连接有供水装置;
供水装置包括储水池、过滤器、纯水箱、抽水泵和供水泵，储水池与过滤器之间通过进水管连接，储水池内设有位于进水管的进口处的过滤网，抽水泵设在进水管上，进水管上设有位于抽水泵和过滤器之间的进水阀，过滤器与纯水箱之间通过出水管连接，出水管上设有出水阀，纯水箱与喷水擦刷装置的进水口之间通过供水软管连接，供水泵设在供水软管上;
喷水擦刷装置包括左安装板和右安装板，左安装板底部设有两个均沿左轨道滚动的左滚轮，右安装板底部设有两个均沿右轨道滚动的右滚轮，右安装板上设有用于驱动右滚轮转动的行走减速电机，左安装板与右安装板之间水平设有位于太阳能光伏板上方的喷水管，喷水管两端封堵，喷水管沿轴线方向设有朝向太阳能光伏板表面的一排喷水孔，每个喷水孔内均设有一个高压喷头，供水软管的出水口与喷水管上部连通;
左安装板上设有旋转驱动电机和左支座，右安装板上设有右支座，左支座和右支座之间转动设有转轴，转轴与喷水管平行且位于喷水管斜下方，旋转驱动电机的主轴与转轴左端通过联轴器传动连接，转轴的圆周表面均匀设有用于转动擦刷太阳能光伏板上表面的刷毛。
2.根据权利要求1所述的太阳能光伏板房顶表面废水过滤循环清洗系统，其特征在于：左框架右侧设有与太阳能光伏板左侧边沿接触的左挡水板，右框架左侧设有与太阳能光伏板右侧边沿接触的右挡水板，左框架和右框架之间在太阳能光伏板的较低一侧的边沿下方设有顶部敞口的半圆管，半圆管的长度与太阳能光伏板沿左右方向的尺寸相当，半圆管左端封堵，半圆管右端通过回流管与储水池连接。
3.根据权利要求1所述的太阳能光伏板房顶表面废水过滤循环清洗系统，其特征在于：左轨道两端分别设有一个用于限定左滚轮沿左轨道行进位置的限位开关。
说明书
太阳能光伏板房顶表面废水过滤循环清洗系统
技术领域
本实用新型属于建筑工程环保节能技术领域，具体涉及一种太阳能光伏板房顶表面废水过滤循环清洗系统。
背景技术
太阳能光伏板在使用过程中在其表面会附着较多灰尘或其他附着物，影响光伏板的透光，阻碍光电效应，从而降低发电效率，另外夏季温度较高，光伏板表面灰尘多，不易散热，表面温度易高于40℃，不仅发电效能降低，而且缩短太阳能光伏板的寿命。因此，保持太阳能光伏板的清洁是十分重要的。目前，对于太阳能光伏板的清洁，一般都是人工手持清洁工具进行清洁作业，这对于安装在建筑屋顶或者其他不易操作的地方，人工不仅劳动强度大，工作效率低，而且危险性高，另外人工清洁还存在清洁不均匀，整体效果不好，易损坏太阳能光伏板的缺陷。另外，现在清洁太阳能光伏板一般应用的都是自来水或者井水，对于夏季雨水较多的情况下，利用存储的雨水来清洁是一个节约用水的良好途径。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种使用存储的雨水作为水源、自动化程度高、清洁效率高、清洁效果好的太阳能光伏板房顶表面废水过滤循环清洗系统。
为解决上述技术问题，本实用新型采用如下技术方案：太阳能光伏板房顶表面废水过滤循环清洗系统，包括分别设在太阳能光伏板左侧和右侧的左框架和右框架，左框架上设有左轨道，右框架上设有右轨道，左轨道和右轨道均与倾斜设置的太阳能光伏板上表面平行，左轨道和右轨道上滚动连接有喷水擦刷装置， 喷水擦刷装置的进水口连接有供水装置;
供水装置包括储水池、过滤器、纯水箱、抽水泵和供水泵，储水池与过滤器之间通过进水管连接，储水池内设有位于进水管的进口处的过滤网，抽水泵设在进水管上，进水管上设有位于抽水泵和过滤器之间的进水阀，过滤器与纯水箱之间通过出水管连接，出水管上设有出水阀，纯水箱与喷水擦刷装置的进水口之间通过供水软管连接，供水泵设在供水软管上;
喷水擦刷装置包括左安装板和右安装板，左安装板底部设有两个均沿左轨道滚动的左滚轮，右安装板底部设有两个均沿右轨道滚动的右滚轮，右安装板上设有用于驱动右滚轮转动的行走减速电机，左安装板与右安装板之间水平设有位于太阳能光伏板上方的喷水管，喷水管两端封堵，喷水管沿轴线方向设有朝向太阳能光伏板表面的一排喷水孔，每个喷水孔内均设有一个高压喷头，供水软管的出水口与喷水管上部连通;
左安装板上设有旋转驱动电机和左支座，右安装板上设有右支座，左支座和右支座之间转动设有转轴，转轴与喷水管平行且位于喷水管斜下方，旋转驱动电机的主轴与转轴左端通过联轴器传动连接，转轴的圆周表面均匀设有用于转动擦刷太阳能光伏板上表面的刷毛。
左框架右侧设有与太阳能光伏板左侧边沿接触的左挡水板，右框架左侧设有与太阳能光伏板右侧边沿接触的右挡水板，左框架和右框架之间在太阳能光伏板的较低一侧的边沿下方设有顶部敞口的半圆管，半圆管的长度与太阳能光伏板沿左右方向的尺寸相当，半圆管左端封堵，半圆管右端通过回流管与储水池连接。
左轨道两端分别设有一个用于限定左滚轮沿左轨道行进位置的限位开关。
采用上述技术方案，下雨存储到储水池内的雨水先在储水池内沉淀，储水池内的水较为浑浊，为了避免堵塞高压喷头，延长高压喷头的使用寿命，需要把储水池内的水净化过滤处理，具体净化过滤过程为：开启抽水泵，抽水泵抽取储水池内储存的浑水先经过过滤网的初步过滤后，再经进水管进入到过滤器内，清水经过过滤器的过滤后进入到纯水箱内。当需要对过滤器中的滤芯进行清洁或更换时，将进水阀和出水阀关闭，打开或拆除过滤器即可。
当需要对太阳能光伏板进行清洗时，供水泵抽取纯水箱内的水通过供水软管向喷水管输送，高压水通过喷水管上的一排高压喷头向太阳能光伏板表面喷射，由于左挡水板和右挡水板的设置，喷射出的水流自上而下沿太阳能光伏板表面流动，同时行走减速电机带动右滚轮和左滚轮分别沿左轨道和右轨道行进，进而带动左安装板、右安装板、喷水管和转轴一同运动，在喷水的同时，开启旋转驱动电机带动转轴高速旋转，转轴上的刷毛对太阳能光伏板表面进行擦刷，当运动到左轨道一端时，限位开关将信号通过信号线输入给控制器，控制器通过数据线向行走减速电机发出反转的指令，带动右滚轮和左滚轮反转，再运动到左轨道的另一端时，在另一个限位开关的限定下，喷水管和转轴就这样来回往复运动，在水流的冲刷和刷毛高速旋转擦拭的共同作用下，很容易将太阳能光伏板表面的灰尘和鸟屎洗刷掉，灰尘随着水流入到半圆管中，由回流管流入储水池，这样可实现清洁水的循环利用。通过操作控制器，可以设定或操控抽水泵、供水泵、旋转驱动和行走减速电机的开闭以及工作时间。
综上所述，本实用新型设计合理、易于安装、自动化程度高、人工劳动强度低、清洁效果好、安全可靠，使用雨水作为清洁水源，并且可以循环利用，通过间隔设定好的时间段对太阳能光伏板表面自动进行清洁，这样有助于增加太阳能光伏板接受阳光照射的有效程度和强度，提高光电转换效率，延长太阳能光伏板使用寿命，具有较高的推广应用价值。
