申请日2016.08.18
公开(公告)日2017.01.04
IPC分类号C02F9/02; B01D36/00; C02F1/28; C02F1/50
摘要
本发明涉及一种处理装置，尤其涉及一种工业污水自动处理装置。本发明要解决的技术问题是提供一种污水净化程度高、可以自动处理污水、使用寿命长的工业污水自动处理装置。为了解决上述技术问题，本发明提供了这样一种工业污水自动处理装置，包括有顶板、导向板、伸缩杆、电机、连接杆、齿条、滑轨、滑块、电动推杆、水泵、处理箱、出水管、第一硬质管、转轴、第二硬质管、齿轮、弹性绳、活性炭、纱网、电控阀、污水槽、第一滤网、搅拌叶片和污水管;污水槽外右壁上方设有水泵，水泵上端连接有第一硬质管，第一硬质管下端设有第一滤网。本发明达到了污水净化程度高、可以自动处理污水、使用寿命长的效果。
摘要附图
权利要求书
1.一种工业污水自动处理装置，其特征在于，包括有顶板(1)、导向板(2)、伸缩杆(3)、电机(4)、连接杆(5)、齿条(6)、滑轨(7)、滑块(9)、电动推杆(10)、水泵(11)、处理箱(12)、出水管(13)、第一硬质管(14)、转轴(15)、第二硬质管(16)、齿轮(17)、弹性绳(18)、活性炭(19)、纱网(20)、电控阀(21)、污水槽(22)、第一滤网(23)、搅拌叶片(24)和污水管(25);污水槽(22)外右壁上方设有水泵(11)，水泵(11)上端连接有第一硬质管(14)，第一硬质管(14)下端设有第一滤网(23)，水泵(11)右端连接有第二硬质管(16)，污水槽(22)左上方设有污水管(25)，污水槽(22)正右方设有处理箱(12)，第二硬质管(16)伸入处理箱(12)内，处理箱(12)右壁下方设有出水管(13)，出水管(13)上设有电控阀(21)，处理箱(12)上方设有顶板(1)，顶板(1)底部从左至右依次设有电动推杆(10)、导向板(2)、齿轮(17)和滑轨(7)，滑轨(7)上设有滑块(9)，滑块(9)上连接有齿条(6)，齿轮(17)与齿条(6)啮合，齿条(6)下端连接有弹性绳(18)，弹性绳(18)下端连接有纱网(20)，纱网(20)内装有活性炭(19)，纱网(20)和活性炭(19)位于处理箱(12)内，导向板(2)上开有导向孔(8)，电动推杆(10)右端设有伸缩杆(3)，伸缩杆(3)穿过导向板(2)上的导向孔(8)，伸缩杆(3)右端铰接连接有连接杆(5)，连接杆(5)与齿轮(17)偏心铰接连接，伸缩杆(3)底部右侧设有电机(4)，电机(4)下端设有转轴(15)，转轴(15)位于处理箱(12)内，转轴(15)上设有搅拌叶片(24)。
2.根据权利要求1所述的一种工业污水自动处理装置，其特征在于，还包括有第二滤网(26)，处理箱(12)内右壁上设有第二滤网(26)，第二滤网(26)位于第二硬质管(16)下方。
3.根据权利要求1所述的一种工业污水自动处理装置，其特征在于，还包括有控制器(27)和液位传感器(28)，第一硬质管(14)中部设有液位传感器(28)，污水槽(22)外右壁中部设有控制器(27)，液位传感器(28)、电机(4)、电动推杆(10)、电控阀(21)和水泵(11)都分别与控制器(27)连接。
4.根据权利要求1所述的一种工业污水自动处理装置，其特征在于，顶板(1)的材质为Q235钢。
5.根据权利要求1所述的一种工业污水自动处理装置，其特征在于，电机(4)为伺服电机。
6.根据权利要求1所述的一种工业污水自动处理装置，其特征在于，电动推杆(10)的行程为3-5mm。
7.根据权利要求1所述的一种工业污水自动处理装置，其特征在于，顶板(1)的形状为长方体。
说明书
一种工业污水自动处理装置
技术领域
本发明涉及一种处理装置，尤其涉及一种工业污水自动处理装置。
背景技术
工业是指采集原料，并把它们加工成产品的工作和过程。工业是社会分工发展的产物，经过手工业、机器大工业、现代工业几个发展阶段。工业是第二产业的重要组成部分，分为轻工业和重工业两大类。2014年，中国工业生产总值达4万亿美元，超过美国成为世界头号工业生产国。
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
自动，指不用人力而用机械、电气等装置直接操作的，或自己主动操作的。
现有的污水处理装置存在污水净化程度低、难以自动处理污水、使用寿命短的缺点，因此亟需设计一种污水净化程度高、可以自动处理污水、使用寿命长的工业污水自动处理装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的污水处理装置污水净化程度低、难以自动处理污水、使用寿命短的缺点，本发明要解决的技术问题是提供一种污水净化程度高、可以自动处理污水、使用寿命长的工业污水自动处理装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种工业污水自动处理装置，包括有顶板、导向板、伸缩杆、电机、连接杆、齿条、滑轨、滑块、电动推杆、水泵、处理箱、出水管、第一硬质管、转轴、第二硬质管、齿轮、弹性绳、活性炭、纱网、电控阀、污水槽、第一滤网、搅拌叶片和污水管;污水槽外右壁上方设有水泵，水泵上端连接有第一硬质管，第一硬质管下端设有第一滤网，水泵右端连接有第二硬质管，污水槽左上方设有污水管，污水槽正右方设有处理箱，第二硬质管伸入处理箱内，处理箱右壁下方设有出水管，出水管上设有电控阀，处理箱上方设有顶板，顶板底部从左至右依次设有电动推杆、导向板、齿轮和滑轨，滑轨上设有滑块，滑块上连接有齿条，齿轮与齿条啮合，齿条下端连接有弹性绳，弹性绳下端连接有纱网，纱网内装有活性炭，纱网和活性炭位于处理箱内，导向板上开有导向孔，电动推杆右端设有伸缩杆，伸缩杆穿过导向板上的导向孔，伸缩杆右端铰接连接有连接杆，连接杆与齿轮偏心铰接连接，伸缩杆底部右侧设有电机，电机下端设有转轴，转轴位于处理箱内，转轴上设有搅拌叶片。
优选地，还包括有第二滤网，处理箱内右壁上设有第二滤网，第二滤网位于第二硬质管下方。
优选地，还包括有控制器和液位传感器，第一硬质管中部设有液位传感器，污水槽外右壁中部设有控制器，液位传感器、电机、电动推杆、电控阀和水泵都分别与控制器连接。
优选地，顶板的材质为Q235钢。
优选地，电机为伺服电机。
优选地，电动推杆的行程为3-5mm。
优选地，顶板的形状为长方体。
工作原理：起初，污水通过污水管通入污水槽中，当污水槽中的污水达到一定的量时，人工启动水泵工作，将污水槽中的污水通过第一滤网和第一硬质管抽入至第二硬质管内，第一滤网可对污水进行初步过滤，污水通过第二硬质管流至处理箱内，当处理箱内的污水达到一定的量时，水泵停止工作。人工启动电动推杆伸缩运动，带动伸缩杆左右运动，从而带动齿轮转动，使得齿条上下运动，纱网和活性炭随之上下运动，活性炭具有吸味、去毒、除臭、去湿、防霉、杀菌、净化等综合功能，可以有效吸附污水中的杂质，伸缩杆左右运动，带动电机左右运动，从而带动转轴和搅拌叶片左右运动，同时人工启动电机旋转，带动转轴和搅拌叶片旋转，搅拌叶片对处理箱中的污水进行搅拌，加快活性炭吸附杂质的速度，加快污水净化速度。当处理箱中的污水净化完毕，活性炭和搅拌叶片复位时，人工关闭电动推杆，电动推杆停止伸缩运动，人工关闭电机，电机停止转动，使得搅拌叶片静止。人工打开电控阀，将处理箱中处理完毕的污水流出，当处理完毕的污水完全流出时，人工关闭电控阀。
因为还包括有第二滤网，处理箱内右壁上设有第二滤网，第二滤网位于第二硬质管下方，所以当污水通过第二滤网落入处理箱内时，第二滤网对污水进行再次过滤。
因为还包括有控制器和液位传感器，第一硬质管中部设有液位传感器，污水槽外右壁中部设有控制器，液位传感器、电机、电动推杆、电控阀和水泵都分别与控制器连接，所以当污水通过污水管通入污水槽中，污水液面上升接触液位传感器时，液位传感器反馈信号给控制器，控制器控制水泵工作，将污水抽入至处理箱内，然后控制器控制电动推杆伸缩运动，带动伸缩杆左右运动，从而带动齿轮转动，使得齿条上下运动，纱网和活性炭随之上下运动，活性炭具有吸味、去毒、除臭、去湿、防霉、杀菌、净化等综合功能，可以有效吸附污水中的杂质，伸缩杆左右运动，带动电机左右运动，从而带动转轴和搅拌叶片左右运动，同时控制器控制电机旋转，带动转轴和搅拌叶片旋转，搅拌叶片对处理箱中的污水进行搅拌，加快活性炭吸附杂质的速度，加快污水净化速度。当处理箱中的污水净化完毕，活性炭和搅拌叶片复位时，控制器控制电动推杆停止伸缩运动，控制器控制电机停止转动，使得搅拌叶片静止。控制器控制电控阀打开，将处理箱中处理完毕的污水流出，当处理完毕的污水完全流出时，控制器控制电控阀关闭。
因为顶板的材质为Q235钢，所以顶板的耐腐蚀性更强，并且使用寿命更长。
因为电机为伺服电机，所以可以较为精准地控制转速。

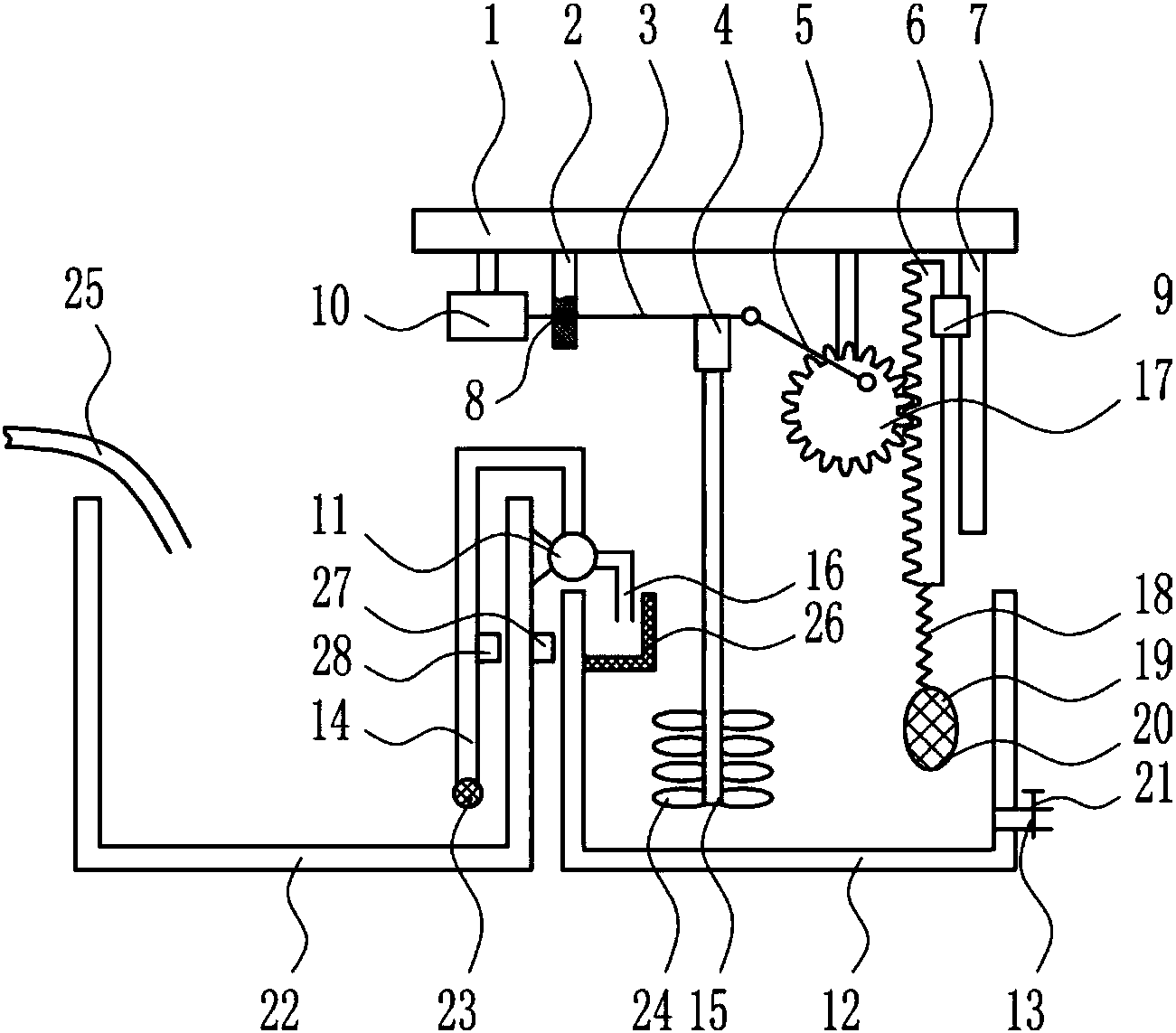

控制器选择厦门海为科技有限公司生产的海为S24S0T型PLC控制器，主机外部24VDC供电，16路输入，8路输出。输入输出端口的定义为：X0为启动，X1为停止关，X2为液位传感器;Y0为电动推杆，Y1为电控阀，Y2为水泵，Y3为电机。根据图4所示的电气控制原理图，所属领域的技术人员不需要创造性的劳动，通过编程即可实现控制器控制各部件按上述工作原理进行动作，并且可以实现实物的接线，充分地进行了本发明的技术公开，编程的相关指令都为现有技术，在此不再赘述。
(3)有益效果
本发明达到了污水净化程度高、可以自动处理污水、使用寿命长的效果。
