申请日2016.07.06
公开(公告)日2017.01.11
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种除铁锰的水处理系统，其包括有多路控制阀、空气罐、滤料罐、净水机过桥、第一管路、第二管路、中心管、输水器、布水接头;所述净水机过桥的上端连接于所述多路控制阀，所述净水机过桥的下端连接于所述滤料罐，所述净水机过桥通过所述第一管路和所述第二管路串联于所述布水接头的一端，所述布水接头的另一端连接于所述空气罐，所述中心管位于所述空气罐的内部，且所述中心管的顶部连接于所述布水接头，所述滤料罐的内部放置有滤料，所述输水器位于所述滤料罐的内部，且所述输水器的顶部连接于所述净水机过桥。本实用新型具有除铁锰效果佳，结构紧凑，占地空间小;维护和运行成本低廉。同时全自动控制运行良好，使用寿命长。

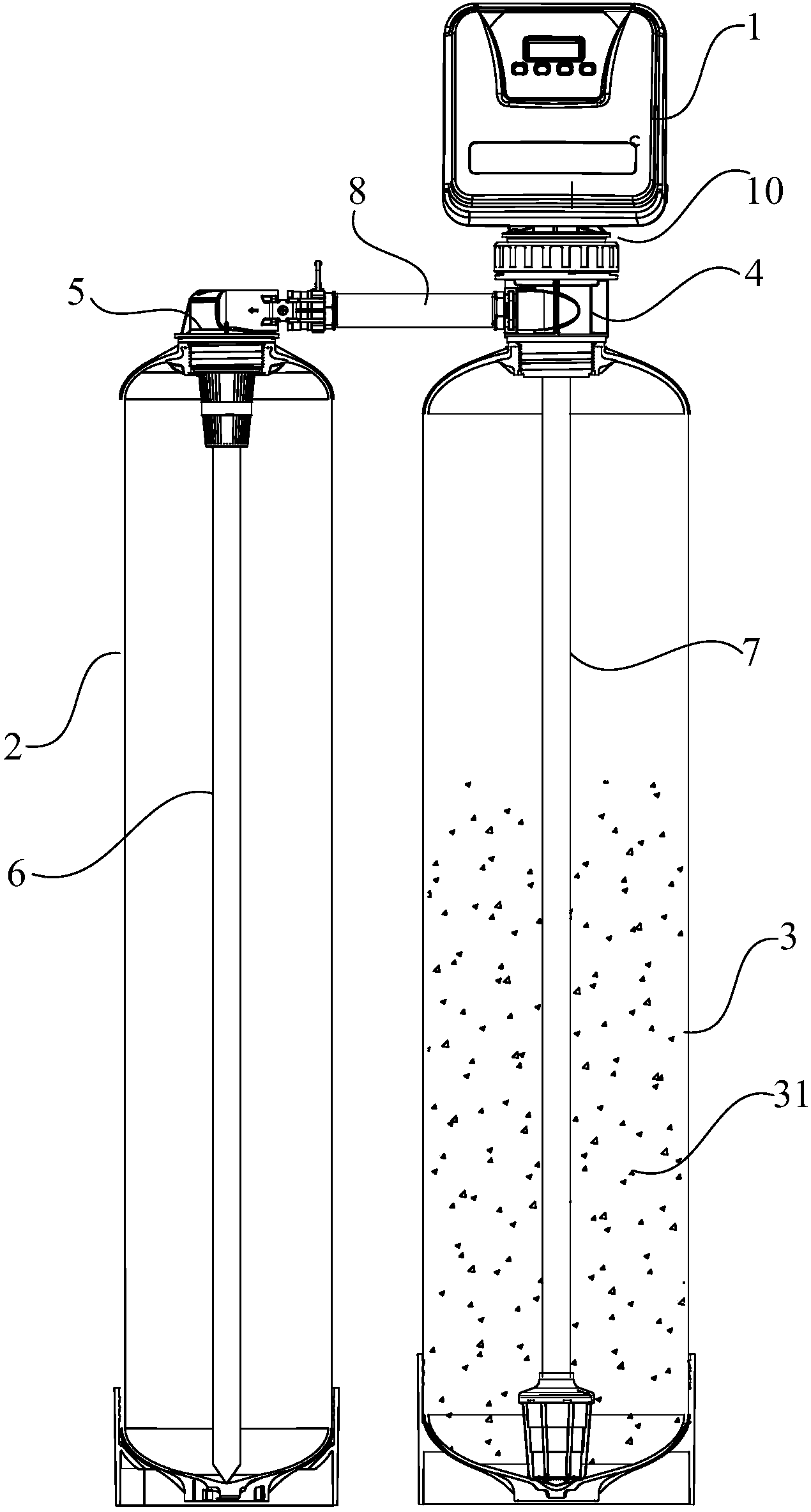

摘要附图
权利要求书
1.一种除铁锰的水处理系统，其特征在于，其包括有多路控制阀、空气罐、滤料罐、净水机过桥、第一管路、第二管路、中心管、输水器、布水接头;
所述净水机过桥的上端连接于所述多路控制阀，所述净水机过桥的下端连接于所述滤料罐，所述净水机过桥通过所述第一管路和所述第二管路串联于所述布水接头的一端，所述布水接头的另一端连接于所述空气罐，所述中心管位于所述空气罐的内部，且所述中心管的顶部连接于所述布水接头，所述中心管的底部位于所述空气罐的底端;
所述滤料罐的内部放置有滤料，所述输水器位于所述滤料罐的内部，且所述输水器的顶部连接于所述净水机过桥，所述输水器的底部位于所述滤料罐的底端;
所述多路控制阀、所述净水机过桥、所述第二管路、所述布水接头、所述空气罐依次相连通，所述中心管、所述布水接头、所述第一管路、所述净水机过桥、所述滤料罐依次相连通，所述输水器、所述净水机过桥和所述多路控制阀依次相连通。
2.如权利要求1所述的除铁锰的水处理系统，其特征在于，所述多路控制阀设有进水口、出水口，所述净水机过桥包括有一过桥本体、一过桥中心管、一出水接头、一回水接头，所述过桥中心管穿设于所述过桥本体，所述出水接头和所述回水接头均连接于所述过桥本体的外表面，所述进水口、所述过桥本体的上端管口、所述出水接头依次相连通，所述出水口、所述过桥中心管、所述输水器依次相连通。
3.如权利要求2所述的除铁锰的水处理系统，其特征在于，所述多路控制阀设有排污口，所述进水口与所述过桥中心管之间相连通，所述排污口与所述过桥本体的上端管口之间相连通。
4.如权利要求3所述的除铁锰的水处理系统，其特征在于，所述多路控制阀设有吸气口，所述吸气口和所述进水口均与所述过桥本体的上端管口之间相连通，所述排污口与所述过桥中心管之间相连通。
5.如权利要求4所述的除铁锰的水处理系统，其特征在于，所述多路控制阀设有第一单向阀，所述吸气口、所述第一单向阀、所述净水机过桥依次相连通。
6.如权利要求2所述的除铁锰的水处理系统，其特征在于，所述多路控制阀设有第二单向阀，所述进水口、所述第二单向阀、所述净水机过桥依次相连通。
7.如权利要求1所述的除铁锰的水处理系统，其特征在于，所述第一管路的两端分别卡箍连接于所述净水机过桥和所述布水接头，所述第二管路的两端分别卡箍连接于所述净水机过桥和所述布水接头。
8.如权利要求1-7中任一项所述的除铁锰的水处理系统，其特征在于，所述除铁锰的水处理系统还包括有至少一个空气罐单元，所述空气罐单元均通过两个管路串联于所述空气罐和所述滤料罐之间;
所述空气罐单元包括有一附加空气罐、一附加净水机过桥、一附加布水接头、一附加中心管，所述附加净水机过桥的顶部连接于所述附加布水接头，所述净水机过桥的底部连接于所述附加空气罐，所述附加中心管位于所述附加空气罐的内部，且所述附加中心管的顶部连接于所述附加净水机过桥，所述附加中心管的底部位于所述附加空气罐的底端。
说明书
除铁锰的水处理系统
技术领域
本实用新型涉及一种除铁锰的水处理系统。
背景技术
铁会使异物，瓷器，盘子，餐具甚至玻璃器皿沾染红褐色。锰会导致类似问题，会让物品沾染棕黑色。肥皂及洗涤剂无法洗掉些色迹，使用氯漂白液及碱性物质(如碳酸钠)实际上还会加深这些色迹。
铁锰的沉淀将会在管路，压力罐，热水器及软水机中沉积并会降低供水的水量及压力，当供水或软化设备必须更换时，铁锰沉积物就会导致成经济问题。它们也与能耗增加有关，如通过因沉积物而变窄的管道抽水，或使用被铁锰矿物包覆的加热棒加热水，都能增加能耗。
无药剂除铁锰采用接触氧化法除铁、除锰工艺;传统设备一般将水送到曝气容器中，用喷淋设备经滤料层逐层淋下，水在滤料中流动，与空气接触，水中曝气氧化后的铁沉积于填料表面;通常包含有三种子系统：氧化系统、过滤系统和清洗系统，组成完整的除铁锰系统。
传统设备体积大，装置复杂，各系统之间需要复杂的连接管路;氧化曝气需要喷射器或气泵进行曝气，维护成本高;设备体积过大，导致一般小型化成本高，难以家用等。
实用新型内容
本实用新型要解决的技术问题是为了克服现有技术中的设备体积大，装置复杂，维护成本高等缺陷，提供一种除铁锰的水处理系统。
本实用新型是通过下述技术方案来解决上述技术问题：
一种除铁锰的水处理系统，其包括有多路控制阀、空气罐、滤料罐、净水机过桥、第一管路、第二管路、中心管、输水器、布水接头;
所述净水机过桥的上端连接于所述多路控制阀，所述净水机过桥的下端连接于所述滤料罐，所述净水机过桥通过所述第一管路和所述第二管路串联于所述布水接头的一端，所述布水接头的另一端连接于所述空气罐，所述中心管位于所述空气罐的内部，且所述中心管的顶部连接于所述布水接头，所述中心管的底部位于所述空气罐的底端;
所述滤料罐的内部放置有滤料，所述输水器位于所述滤料罐的内部，且所述输水器的顶部连接于所述净水机过桥，所述输水器的底部位于所述滤料罐的底端;
所述多路控制阀、所述净水机过桥、所述第二管路、所述布水接头、所述空气罐依次相连通，所述中心管、所述布水接头、所述第一管路、所述净水机过桥、所述滤料罐依次相连通，所述输水器、所述净水机过桥和所述多路控制阀依次相连通。
较佳地，所述多路控制阀设有进水口、出水口，所述净水机过桥包括有一过桥本体、一过桥中心管、一出水接头、一回水接头，所述过桥中心管穿设于所述过桥本体，所述出水接头和所述回水接头均连接于所述过桥本体的外表面，所述进水口、所述过桥本体的上端管口、所述出水接头依次相连通，所述出水口、所述过桥中心管、所述输水器依次相连通。
在本方案中，采用上述结构形式，实现了服务状态下，原水进入空气罐中与更多的空气接触曝气氧化，接触时间长，曝气氧化效果佳。
另外，原水将会进入到滤料罐使得铁锰的沉淀于滤料上，高效去除铁锰。
较佳地，所述多路控制阀设有排污口，所述进水口与所述过桥中心管之间相连通，所述排污口与所述过桥本体的上端管口之间相连通。
在本方案中，采用上述结构形式，实现了反冲洗状态下，排出多余空气，同时，也将滤料上截留的铁锰通过排污口排出。
较佳地，所述多路控制阀设有吸气口，所述吸气口和所述进水口均与所述过桥本体的上端管口之间相连通，所述排污口与所述过桥中心管之间相连通。
在本方案中，采用上述结构形式，实现了补气状态下，增加空气罐内的空气，也将空气进入到滤料罐中滤料上方，同时也增加了空气罐的压力和滤料罐的空气压力，从而可以实现继续服务状态下使用的效果。同时高效除铁锰，使用寿命长，且运行良好。
较佳地，所述多路控制阀设有第一单向阀，所述吸气口、所述第一单向阀、所述净水机过桥依次相连通。
在本方案中，采用上述结构形式，只允许空气被吸入，而防止空气被排出，加快补气状态的效果。
较佳地，所述多路控制阀设有第二单向阀，所述进水口、所述第二单向阀、所述净水机过桥依次相连通。
在本方案中，采用上述结构形式，防止空气从进水口跑出。
较佳地，所述第一管路的两端分别卡箍连接于所述净水机过桥和所述布水接头，所述第二管路的两端分别卡箍连接于所述净水机过桥和所述布水接头。
在本方案中，采用上述结构形式，采用卡箍连接方式密封性好，而且组装简便。
较佳地，所述除铁锰的水处理系统还包括有至少一个空气罐单元，所述空气罐单元设置于所述空气罐和所述滤料罐之间，且所述空气罐单元均通过两个管路串联于所述空气罐和所述滤料罐;
所述空气罐单元包括有一附加空气罐、一附加净水机过桥、一附加布水接头、一附加中心管，所述附加净水机过桥的顶部连接于所述附加布水接头，所述净水机过桥的底部连接于所述附加空气罐，所述附加中心管位于所述附加空气罐的内部，且所述附加中心管的顶部连接于所述附加净水机过桥，所述附加中心管的底部位于所述附加空气罐的底端。
在本方案中，通过增加更多空气罐单元，从而大幅度增加了曝气氧化的接触时间和接触量，除铁锰效果更佳。
另外，具有更长工作使用周期，反冲洗次数更少，延长寿命。
在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本实用新型各较佳实例。
本实用新型的积极进步效果在于：
本实用新型的除铁锰的水处理系统，具有结构紧凑，占地空间小;且维护和运行成本低廉。同时，全自动控制运行良好;高效除铁锰，使用寿命长。
