申请日2016.07.06
公开(公告)日2017.01.11
IPC分类号E03F5/22
摘要
本实用新型公开了一种固液分离式污水提升装置，包括箱体，所述箱体的顶部设有一密闭箱盖和一连接盖，所述箱体的前侧设有主进水管，所述主进水管与设置在箱体内的杂物分离器连接，所述杂物分离器通过水管连接有提升泵，所述提升泵通过水管与设置在连接盖上的出水管相连，所述出水管上设有止回阀，所述箱体的前侧还设有一辅助进水管，所述辅助进水管的一端与主进水管相连，另一端与杂物分离器相连。其优点是：能够缓解进水口的水压且能能够防止污水在排放过程中出现回流的情况。

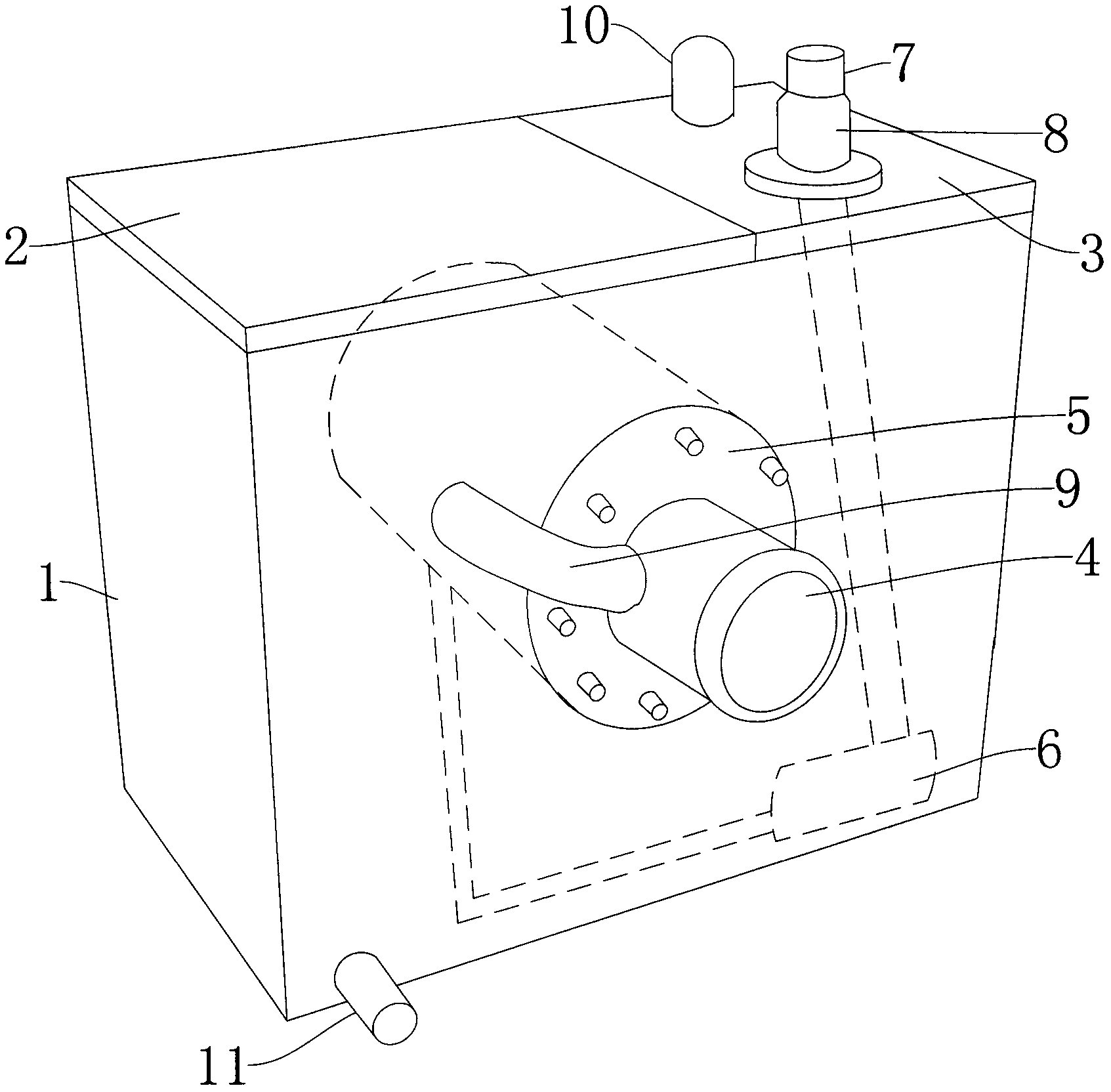

摘要附图
权利要求书
1.一种固液分离式污水提升装置，包括箱体，其特征在于：所述箱体的顶部设有一密闭箱盖和一连接盖，所述箱体的前侧设有主进水管，所述主进水管与设置在箱体内的杂物分离器连接，所述杂物分离器通过水管连接有提升泵，所述提升泵通过水管与设置在连接盖上的出水管相连，所述出水管上设有止回阀，所述箱体的前侧还设有一辅助进水管，所述辅助进水管的一端与主进水管相连，另一端与杂物分离器相连。
2.根据权利要求1所述的一种固液分离式污水提升装置，其特征在于：所述连接盖的顶部设有一液位传感器。
3.根据权利要求1所述的一种固液分离式污水提升装置，其特征在于：所述箱体的底端设有一排空阀。
说明书
一种固液分离式污水提升装置
技术领域
本实用新型涉及一种污水提升装置，具体讲是一种固液分离式污水提升装置。
背景技术
污水提升装置是一种用于收集下水道液位或收集远离市政排污管网的污水管和卫生设置排放的废污水，并将污水提升至城市排污系统中的设备。
现有技术的固液分离式污水提升装置在使用过程中往往会存在以下问题：固液分离式污水提升装置的进水管在碰到水流过大的情况下往往会出现水压过大的问题，水压过大就容易出现水管爆裂的情况，而且污水在排放的过程中还会出现回流的情况，有待进一步地改善。
实用新型内容
鉴于上述现有技术的缺陷，本实用新型的目的在于：提供一种固液分离式污水提升装置，能够缓解进水口的水压且能能够防止污水在排放过程中出现回流的情况。
本实用新型的技术解决方案是：一种固液分离式污水提升装置，包括箱体，所述箱体的顶部设有一密闭箱盖和一连接盖，所述箱体的前侧设有主进水管，所述主进水管与设置在箱体内的杂物分离器连接，所述杂物分离器通过水管连接有提升泵，所述提升泵通过水管与设置在连接盖上的出水管相连，所述出水管上设有止回阀，所述箱体的前侧还设有一辅助进水管，所述辅助进水管的一端与主进水管相连，另一端与杂物分离器相连。
进一步地，所述连接盖的顶部设有一液位传感器。
进一步地，所述箱体的底端设有一排空阀。
应用本实用新型所提供的一种固液分离式污水提升装置，其有益效果是：提升泵通过水管与设置在连接盖上的出水管相连，出水管上设有止回阀，通过止回阀的设置能够起到防止水回流的作用;而箱体的前侧还设有一辅助进水管，辅助进水管的一端与主进水管相连，另一端与杂物分离器相连，辅助进水管能够减少进水管在进水时的压力。
