申请日2016.06.24
公开(公告)日2016.12.14
IPC分类号F24H1/10; F24J2/04; F24H9/18
摘要
本实用新型实用新型公开了一种太阳能辅助废水余热回收燃气锅炉节能热水系统，包括热水箱、燃气锅炉系统、太阳能辅助加热系统和洗浴废水余热回收系统;热水箱通过管路与太阳能辅助加热系统中的集热板换热器连接，还通过管路与洗浴废水余热回收系统中的污水换热器自来水出水管路连接;燃气锅炉系统出水口通过管路与热水箱连接，燃气锅炉系统进水口与污水换热器的自来水出水管路连接。该系统将洗浴废水与燃气锅炉系统进行有机结合，先用将洗浴废水与自来水在换热器内进行一次换热，提高自来水的进水温度，然后在燃气锅炉系统中进行二次加热，充分高效利用洗浴废水中的热能，有效提高出水温度，节能环保，具有很好的实用性。

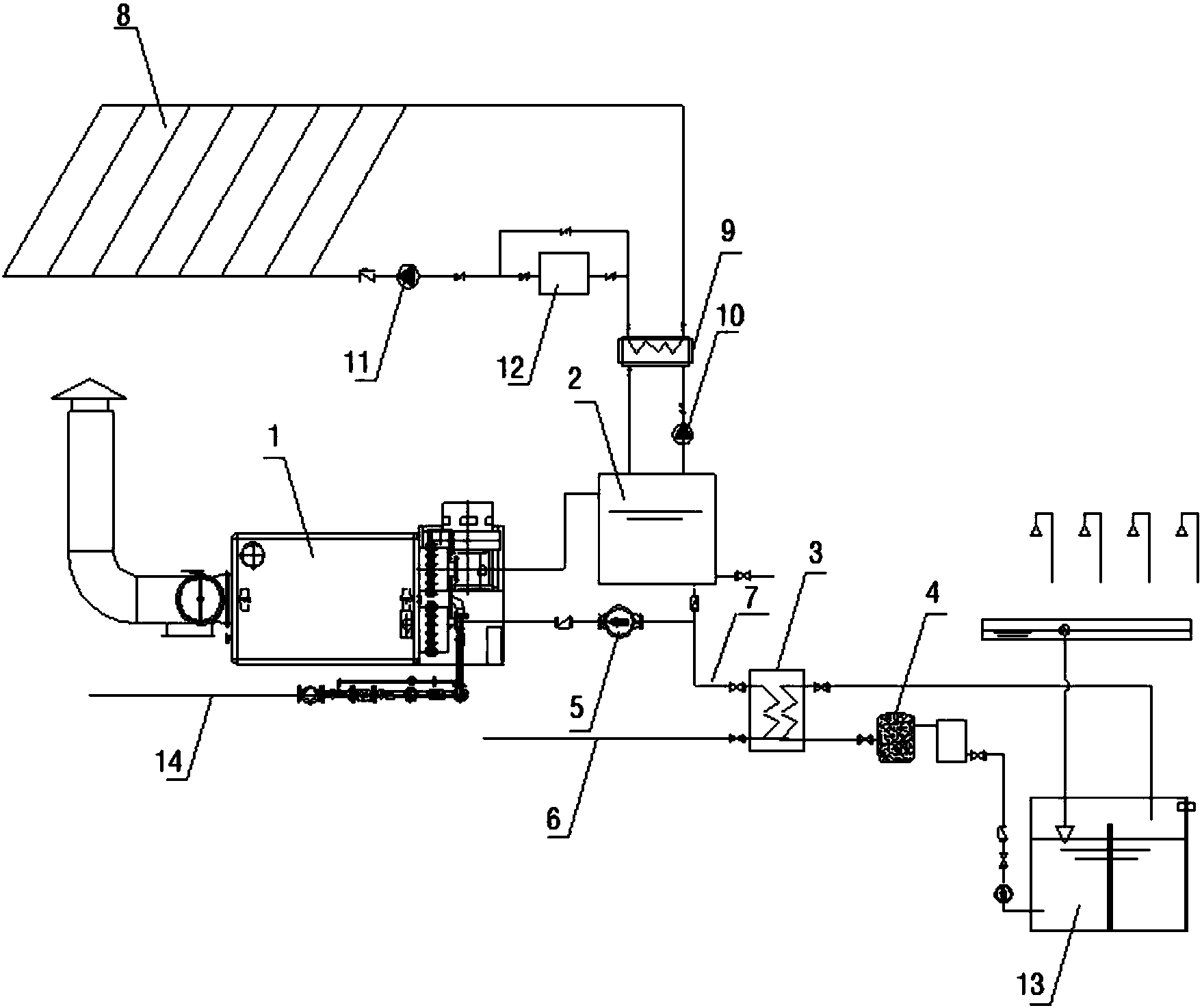

摘要附图
权利要求书
1.一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，包括热水箱、燃气锅炉系统、太阳能辅助加热系统和洗浴废水余热回收系统;热水箱通过管路与太阳能辅助加热系统中的集热板换热器连接，还通过管路与洗浴废水余热回收系统中的污水换热器自来水出水管路连接;燃气锅炉系统出水口通过管路与热水箱连接，燃气锅炉系统进水口与污水换热器的自来水出水管路连接。
2.根据权利要求1所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，所述太阳能辅助加热系统还包括集热板，并通过管路和集热循环泵与集热板换热器相连接。
3.根据权利要求2所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，集热循环泵与集热板换热器之间还设有抗冻剂溶液箱。
4.根据权利要求1所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，与燃气锅炉系统进水口连接的污水换热器自来水出水管路上还设有循环水泵。
5.根据权利要求1所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，所述污水换热器通过废水管路洗浴废水池连接，洗浴废水池与换热器之间还设有除砂器;污水换热器还与自来水进水管路相连。
6.根据权利要求1所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，燃气锅炉系统进水口还与自来水补水管路连接。
7.根据权利要求1所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，热水箱和集热板换热器之间的管路上还设有辅助循环泵。
8.根据权利要求1所述的一种太阳能辅助废水余热回收燃气锅炉节能热水系统，其特征在于，热水箱还与放水管路连接。
说明书
一种太阳能辅助废水余热回收燃气锅炉节能热水系统
技术领域
本实用新型涉及锅炉加热技术领域，具体涉及一种太阳能辅助废水余热回收燃气锅炉节能热水系统。
背景技术
现有的燃气锅炉系统均采用自来水直接进入锅炉本体加热后制出热水的方式进行工作，这种方式进入的是冷水，出口是热水，在相同换热能的情况下，出水量并不够大。而目前，大量的洗浴废水，都采用直接排放的形式排出，这些废水温度高，热能大，在没有任何利用的情况下就直接排出，造成大量热能丧失，显然不符合节能环保的要求。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的是提供一种太阳能辅助废水余热回收燃气锅炉节能热水系统，将洗浴废水与燃气锅炉系统相结合，充分利用洗浴废水中的热能，提高出水温度，节能环保，以满足使用要求。
本发明采用的技术方案如下：
一种太阳能辅助废水余热回收燃气锅炉节能热水系统，包括热水箱、燃气锅炉系统、太阳能辅助加热系统和洗浴废水余热回收系统;热水箱通过管路与太阳能辅助加热系统中的集热板换热器连接，还通过管路与洗浴废水余热回收系统中的污水换热器自来水出水管路连接;燃气锅炉系统出水口通过管路与热水箱连接，燃气锅炉系统进水口与污水换热器的自来水出水管路连接。
进一步地，所述太阳能辅助加热系统还包括集热板，并通过管路和集热循环泵与集热板换热器相连接。
进一步地，集热循环泵与集热板换热器之间还设有抗冻剂溶液箱。
进一步地，与燃气锅炉系统进水口连接的污水换热器自来水出水管路上还设有循环水泵。
进一步地，所述污水换热器通过废水管路洗浴废水池连接，洗浴废水池与换热器之间还设有除砂器;污水换热器还与自来水进水管路相连。
进一步地，燃气锅炉系统进水口还与自来水补水管路连接。
进一步地，热水箱和集热板换热器之间的管路上还设有辅助循环泵。
进一步地，热水箱还与放水管路连接。
与现有技术相比，本实用新型的太阳能辅助废水余热燃气锅炉节能热水系统，将太阳能加热、洗浴废水与燃气锅炉系统进行有机结合，先用将洗浴废水与自来水在换热器内进行一次换热，提高自来水的进水温度，然后在燃气锅炉中进行二次加热，充分高效利用洗浴废水中的热能，有效提高出水温度。同时在太阳能利用条件较好的天气条件下，可以利用太阳能，将热水箱内的热水先行加热，这个加热过程几乎不耗电，进一步降低了燃气的消耗，节能环保，具有很好的实用性，能产生较好的经济效益和社会效应
