申请日2016.06.24
公开(公告)日2016.12.14
IPC分类号B65G47/18
摘要
本实用新型提供一种污泥入炉送料装置，包括顺次设置的破碎机构、振动落料机构和传送带送料机构，传送带送料机构包括机架、设置在机架上的传送带、驱动传送带移动的动力源，机架用于接触支撑传送带的接触面相对于水平面倾斜设置，使得传送带在动力源的驱动下具有移动的低端和高端，振动落料机构具有落料至传送带低端的落料口，传送带的传送面为内凹的弧面，其传送面上设有凹凸相间的荆条，机架上还设有挡泥带，挡泥带与传送带平行设置，且设置在传送带的正下方。本实用新型采用传送带送料方式能够提高送料效率，确保送料的连贯性和稳定性，同时优化设计的传送带在送料过程中污泥不会滑落至地面或者从两边沿掉落至地面，能够有效的改善车间操作环境。

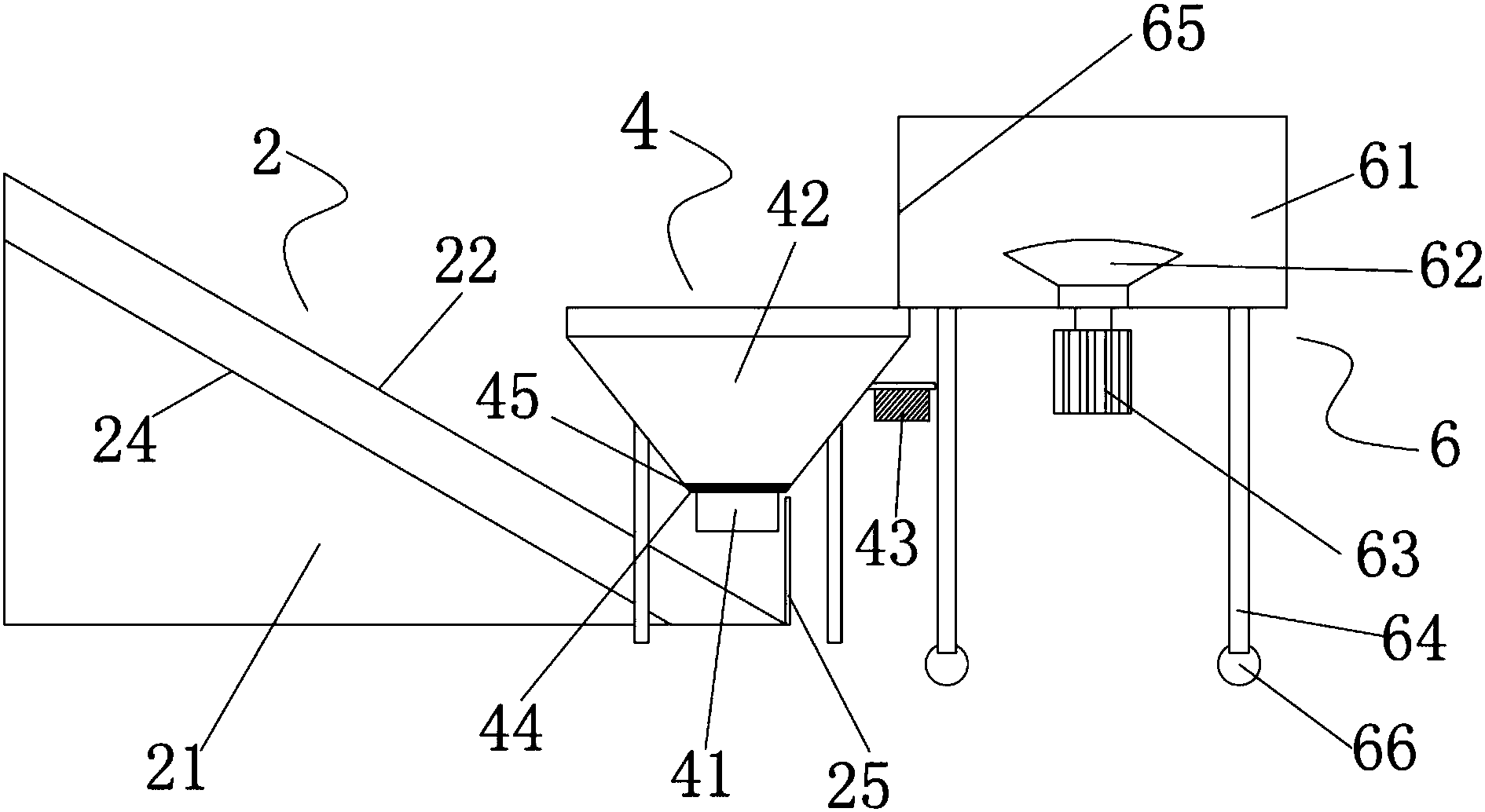

摘要附图
权利要求书
1.一种污泥入炉送料装置，其特征在于：包括顺次设置的破碎机构、振动落料机构和传送带送料机构，所述传送带送料机构包括机架、设置在机架上的传送带、驱动传送带直线移动的动力源，所述机架用于接触支撑传送带的接触面相对于水平面倾斜设置，使得传送带在动力源的驱动下具有移动的低端和高端，所述振动落料机构具有落料至传送带低端的落料口，所述传送带的传送面为内凹的弧面，其传送面上设有凹凸相间的荆条，所述机架上还设有挡泥带，所述挡泥带与传送带平行设置，且设置在传送带的正下方。
2.根据权利要求1所述的污泥入炉送料装置，其特征在于：所述振动落料机构包括料斗、设置在料斗外侧壁上的振动器，所述落料口设置在料斗的底部，所述料斗内与落料口连接的部位设有滤筛。
3.根据权利要求2所述的污泥入炉送料装置，其特征在于：所述料斗的侧壁上设有贯通至料斗内腔的插孔，所述滤筛能够沿插孔伸入料斗内或者从料斗内拔出。
4.根据权利要求3所述的污泥入炉送料装置，其特征在于：所述传送带的低端设有挡泥板，所述挡泥板立式设置，所述落料口距离传送带的垂直距离小于挡泥板的挡泥高度。
5.根据权利要求2所述的污泥入炉送料装置，其特征在于：所述破碎机构包括料箱、设置在料箱中间部位的破碎刀、驱动破碎刀沿其中心线转动的电机，所述料箱被支撑固定在一四脚架上，所述料箱的侧边开设有一卸料至料斗内的卸料口。
6.根据权利要求5所述的污泥入炉送料装置，其特征在于：所述四脚架的底部设有移动轮。
说明书
污泥入炉送料装置
技术领域
本实用新型属于工业废弃物处理设备技术领域，具体涉及一种污泥入炉送料装置。
背景技术
目前，随着经济的不断发展，大量工业垃圾、污泥需要进行处理后无公害排放。现有的工业垃圾、污泥多通过高温焚烧的方式处理，工业垃圾、尤其是污泥中含有大量的水分不易燃烧，通常需要利用蒸汽将污泥烘干成含水率在40%左右的半干污泥后再送至锅炉内焚烧。前期烘干处理后的污泥仍然含有水分，有的甚至呈泥糊状，传统的升降式送料方式送料效率低，容易污染车间环境，有待于完善改进。
发明内容
为解决上述技术问题，本实用新型提供了一种污泥入炉送料装置，以提高送料效率，改善车间操作环境，同时污泥送料至炉内之前先进行破碎和筛滤处理能够改善送料的连贯性和稳定性、以及改善污泥焚烧的焚烧效果。
为达到上述目的，本实用新型的技术方案如下：一种污泥入炉送料装置，其特征在于：包括顺次设置的破碎机构、振动落料机构和传送带送料机构，所述传送带送料机构包括机架、设置在机架上的传送带、驱动传送带直线移动的动力源，所述机架用于接触支撑传送带的接触面相对于水平面倾斜设置，使得传送带在动力源的驱动下具有移动的低端和高端，所述振动落料机构具有落料至传送带低端的落料口，所述传送带的传送面为内凹的弧面，其传送面上设有凹凸相间的荆条，所述机架上还设有挡泥带，所述挡泥带与传送带平行设置，且设置在传送带的正下方。
本实用新型一个较佳实施例中，进一步包括所述振动落料机构包括料斗、设置在料斗外侧壁上的振动器，所述落料口设置在料斗的底部，所述料斗内与落料口连接的部位设有滤筛。
本实用新型一个较佳实施例中，进一步包括所述料斗的侧壁上设有贯通至料斗内腔的插孔，所述滤筛能够沿插孔伸入料斗内或者从料斗内拔出。
本实用新型一个较佳实施例中，进一步包括所述传送带的低端设有挡泥板，所述挡泥板立式设置，所述落料口距离传送带的垂直距离小于挡泥板的挡泥高度。
本实用新型一个较佳实施例中，进一步包括所述破碎机构包括料箱、设置在料箱中间部位的破碎刀、驱动破碎刀沿其中心线转动的电机，所述料箱被支撑固定在一四脚架上，所述料箱的侧边开设有一卸料至料斗内的卸料口。
本实用新型一个较佳实施例中，进一步包括所述四脚架的底部设有移动轮。
本实用新型的有益效果是:本实用新型的污泥入炉送料装置，采用传送带送料方式能够提高送料效率，确保送料的连贯性和稳定性，同时优化设计的传送带在送料过程中污泥不会滑落至地面或者从两边沿掉落至地面，能够有效的改善车间操作环境;另一方面，污泥送料至炉内之前先进行破碎和筛滤处理能够进一步改善送料的连贯性和稳定性、以及改善污泥焚烧的焚烧效果。
