申请日2016.06.24
公开(公告)日2016.12.21
IPC分类号C02F9/14
摘要
一种地下污水处理系统，包括蓄水井、中和桶、破络沉淀池、过滤栅、曝气池、配水池和绿化浇灌装置;蓄水井的出水口通过管道连接到中和桶的进水口处;中和桶的出水口通过设置有水泵的管道连接到破络沉淀池;破络沉淀池的顶部进水口分别连接有破络剂罐和絮凝剂罐;破络沉淀池的一侧出水口通过管道连接到过滤栅的进水口处;过滤栅的出水口通过管道连接到曝气池的进水口处;配水池的出水口通过设置有抽水泵的管道连接至绿化浇灌装置。本实用新型将整个污水处理系统都设置在地下，且整个气系统处理完的污水能够达到绿化浇灌用水的标准，既节省了污水处理系统所占用地，又能节约绿化浇灌用水，具有多种优越性。

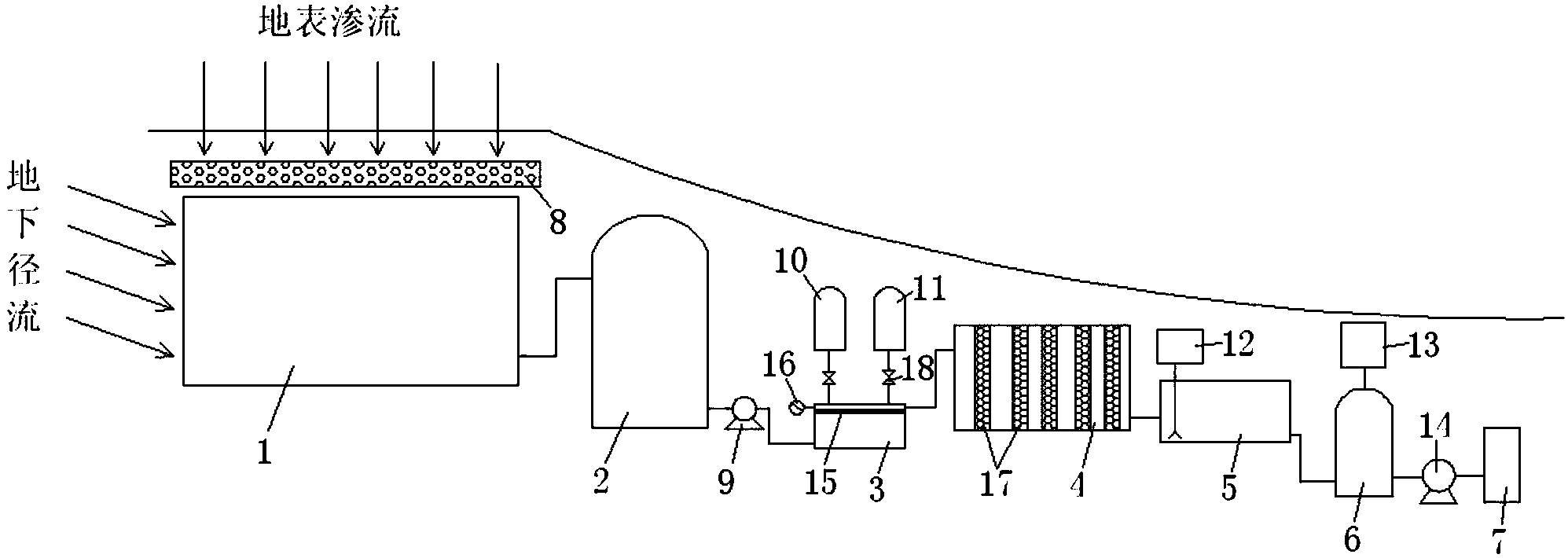

摘要附图
权利要求书
1.一种地下污水处理系统，其特征在于：包括蓄水井、中和桶、破络沉淀池、过滤栅、曝气池、配水池和绿化浇灌装置;所述蓄水井的上层设置有一层过滤网，蓄水井的出水口通过管道连接到中和桶的进水口处;所述中和桶的出水口通过设置有水泵的管道连接到破络沉淀池;所述破络沉淀池的顶部进水口分别连接有破络剂罐和絮凝剂罐;所述破络沉淀池的一侧出水口通过管道连接到过滤栅的进水口处;所述过滤栅的出水口通过管道连接到曝气池的进水口处;所述曝气池的上方连接有曝气机;所述曝气池的出水口通过管道连接到配水池的进水口;所述配水池的顶部连接有去离子水储罐;所述配水池的出水口通过设置有抽水泵的管道连接至绿化浇灌装置。
2.根据权利要求1所述的一种地下污水处理系统，其特征在于：所述破络沉淀池靠近池顶的部位设置一层过滤膜。
3.根据权利要求1所述的一种地下污水处理系统，其特征在于：所述破络沉淀池的一侧设置有液位计。
4.根据权利要求1所述的一种地下污水处理系统，其特征在于：所述过滤栅内设置有多层填充生物过滤介质的过滤层。
5.根据权利要求1所述的一种地下污水处理系统，其特征在于：所述破络剂罐、絮凝剂罐与破络沉淀池连接的管道上分别设置有出液阀。
说明书
一种地下污水处理系统
技术领域
本实用新型涉及污水处理系统，具体涉及一种地下污水处理系统。
背景技术
水是人类维系生命的基本物质，是工农业生产和城市发展不可缺少的重要资源，是人类环境的重要组成部分。当进入水体中的污染物含量超过了水体的自净能力，就会导致水体的物理、化学及生物特性的改变和水质的恶化，从而影响水的有效利用，危害人类健康，这种现象称为水体污染。
城市地下污水是我国水体污染的重要污染源之一，实现对城市地下污水水体的实时稳定监测对于研究污水排放源、污水排放成分，以及防止、控制和治理水体污染都有非常重要的意义。
随着经济的发展，人们的生活水平提高，人们对生活环境的要求也越来越高。但是由于人口的急剧膨胀，对城市的污水处理也带来很大压力，目前污水处理大部分还在地面的污水处理厂中进行排污过滤处理，存在占地面积大，噪音大、无法抑制臭气，而影响附近居民生活等缺陷。
发明内容
有鉴于此，本实用新型的目的是为了解决上述技术问题，提供一种地下污水处理系统。
为达到上述目的，本实用新型采用的技术方案是：
一种地下污水处理系统，其特征在于：包括蓄水井、中和桶、破络沉淀池、过滤栅、曝气池、配水池和绿化浇灌装置;所述蓄水井的上层设置有一层过滤网，蓄水井的出水口通过管道连接到中和桶的进水口处;所述中和桶的出水口通过设置有水泵的管道连接到破络沉淀池;所述破络沉淀池的顶部进水口分别连接有破络剂罐和絮凝剂罐;所述破络沉淀池的一侧出水口通过管道连接到过滤栅的进水口处;所述过滤栅的出水口通过管道连接到曝气池的进水口处;所述曝气池的上方连接有曝气机;所述曝气池的出水口通过管道连接到配水池的进水口;所述配水池的顶部连接有去离子水储罐;所述配水池的出水口通过设置有抽水泵的管道连接至绿化浇灌装置。
优选的，所述破络沉淀池靠近池顶的部位设置一层过滤膜。
优选的，所述破络沉淀池的一侧设置有液位计。
优选的，所述过滤栅内设置有多层填充生物过滤介质的过滤层。
优选的，所述破络剂罐、絮凝剂罐与破络沉淀池连接的管道上分别设置有出液阀。
与现有技术相比，本实用新型将整个污水处理系统都设置在地下，且整个气系统处理完的污水能够达到绿化浇灌用水的标准，既节省了污水处理系统所占用地，又能节约绿化浇灌用水，具有多种优越性。
