申请日2016.06.24
公开(公告)日2017.05.31
IPC分类号C02F3/28
摘要
本实用新型公开一种厌氧颗粒污泥膨胀床反应器，括灌体，所述灌体开设有气孔，所述灌体内安装有平台支柱，所述平台支柱上安装有槽钢架平台，所述槽钢架平台上安装有三相分离器，所述罐体上分别安装有出水堰和溢流管，所述罐体底部分别安装有排沙管和布水管，所述罐体外侧安装有外爬梯。从而使厌氧颗粒污泥膨胀床反应器跟容易安装和检修。

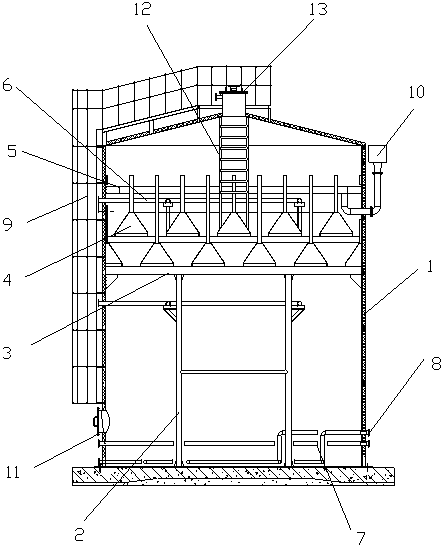

摘要附图
权利要求书
1.一种厌氧颗粒污泥膨胀床反应器，其特征在于：包括罐体(1)，所述罐体(1)开设有气孔(13)，所述罐体(1)内安装有平台支柱(2)，所述平台支柱(2)上安装有槽钢架平台(3)，所述槽钢架平台(3)上安装有三相分离器(4)，所述罐体(1)上分别安装有出水堰(5)和溢流管(6)，所述罐体(1)底部分别安装有排沙管(7)和布水管(8)，所述罐体(1)外侧安装有外爬梯(9)。
2.根据权利要求1所述一种厌氧颗粒污泥膨胀床反应器，其特征在于：所述槽钢架平台(3)上安装有内部爬梯(12)。
3.根据权利要求1所述一种厌氧颗粒污泥膨胀床反应器，其特征在于：所述槽钢架平台(3)上安装有两排三相分离器(4)。
4.根据权利要求1所述一种厌氧颗粒污泥膨胀床反应器，其特征在于：所述出水堰(5)通过管道与溢流器(10)相连。
5.根据权利要求1所述一种厌氧颗粒污泥膨胀床反应器，其特征在于：所述罐体(1)上开设有回旋盖安装孔(11)。
说明书
一种厌氧颗粒污泥膨胀床反应器
技术领域
本实用新型涉及厌氧反应器领域，尤其涉及一种厌氧颗粒污泥膨胀床反应器。
背景技术
EGSB厌氧反应器是继UASB之后的一种新型的厌氧反应器。它由布水器、三相分离器、集气室及外部进水系统组成一个完整系统。废水经过污水泵进入EGSB厌氧反应器的有机物充分与厌氧罐底部的污泥接触，大部分被处理吸收。高水力负荷和高产气负荷使污泥与有机物充分混合，污泥处于充分的膨胀状态，传质速率高，大大提高了厌氧反应速率和有机负荷。所产生的沼气上升到顶部经过三相分离器把污泥、污水、沼气分离开来。
实用新型内容
本实用新型的目的在于提供一种旋转式滗水器，具有滗水器在滗水的过程中对底部沉淀物的扰动减小，能更好地滗出清水的特点。
为了达到上述目的，本实用新型提供的技术方案是：一种厌氧颗粒污泥膨胀床反应器，包括罐体，所述罐体开设有气孔，所述罐体内安装有平台支柱，所述平台支柱上安装有槽钢架平台，所述槽钢架平台上安装有三相分离器，所述罐体上分别安装有出水堰和溢流管，所述罐体底部分别安装有排沙管和布水管，所述罐体外侧安装有外爬梯。
所述槽钢架平台上安装有内部爬梯。
所述所述槽钢架平台上安装有两排三相分离器。
所述出水堰通过管道与溢流器相连。
所述罐体上开设有回旋盖安装孔。
本实用新型的有益效果是：本实用新型通过包括罐体，所述罐体开设有气孔，所述罐体内安装有平台支柱，所述平台支柱上安装有槽钢架平台，所述槽钢架平台上安装有三相分离器，所述罐体上分别安装有出水堰和溢流管，所述罐体底部分别安装有排沙管和布水管，所述罐体外侧安装有外爬梯。从而使厌氧颗粒污泥膨胀床反应器跟容易安装和检修。
