申请日2016.06.24
公开(公告)日2017.02.22
IPC分类号C02F1/52; C02F101/20; C02F103/30
摘要
本实用新型提供了一种卧式染色机废水处理系统，包括机架、染箱、染笼、清水冲洗管、排残液管、染液循环管、循环泵、电机、加热箱、推门、罩斗和翻盖，所述机架上在对应于所述推门的闭合缝外侧设置有一条接水槽，所述接水槽的截面呈一阶梯槽，所述阶梯槽进一步包括一位于下方的窄槽和一位于上方宽槽。本实用新型在罩斗下沿增设一个接水槽，用以将溢出的液体收集，从而防止液体直接落入地面。本实用新型还对于排出的残液进行环保处理，主要是加药业作业，通过搅拌装置进行充分中和PH，吸附重金属元素，达到安排排放要求。

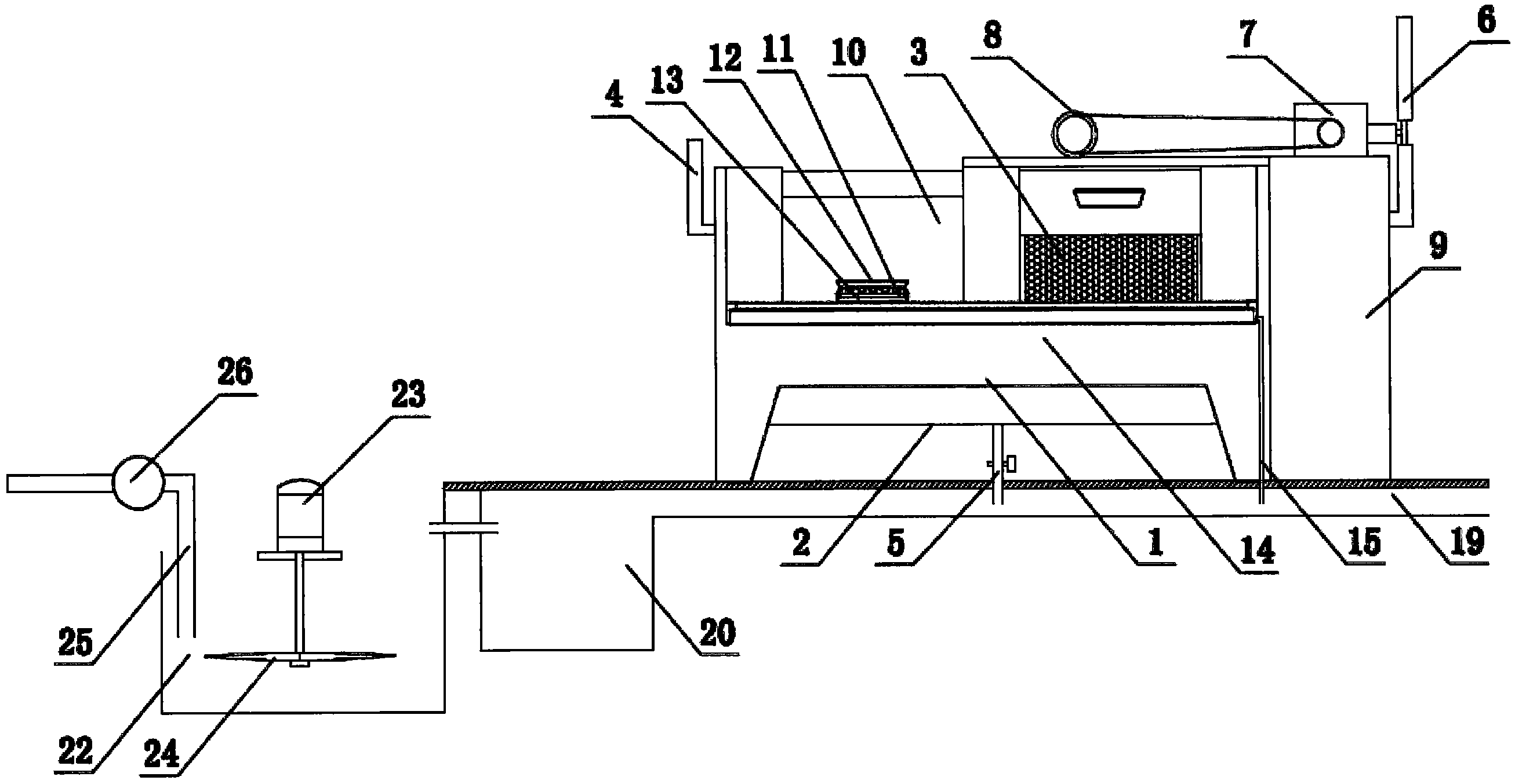

摘要附图
权利要求书
1.一种卧式染色机废水处理系统，包括一机架，所述机架上横卧有一呈圆筒状的染箱，所述染箱内设置有一也呈圆筒状的染笼，所述染箱上通入有一清水冲洗管、一排残液管和一染液循环管，所述染液循环管连接有一循环泵，所述循环泵连接有一电机，所述染箱的轴侧旁配设有一加热箱，所述染箱的侧壁上设置有一沿其径向布置的推门，所述推门从下向上开启，所述推门的下侧壁上设置有一具有上开口的罩斗，所述罩斗与所述染箱内部连通，所述罩斗上设置有封盖其上开口的翻盖，其特征在于，所述机架上在对应于所述推门的闭合缝外侧设置有一条接水槽，所述接水槽沿所述染箱的轴向平行布置，所述接水槽的长度触及所述染箱的两端部，所述接水槽的截面呈一阶梯槽，所述阶梯槽进一步包括一位于下方的窄槽和一位于上方宽槽，所述窄槽的纵深长而平展短，所述宽槽的纵深短而平展宽，所述宽槽的上边缘上设置有一向槽内延伸进的阻水翻边，所述窄槽的侧壁上连通有一排水管;
所述机架旁的地面下开设有一条排水沟，所述排残液管和排水管接入所述排水沟中，所述排水沟导入一沉淀池中;
所述沉淀池旁设置有一加药池，所述加药池上端通过一暗沟与所述沉淀池相导通，所述加药池内设置有一搅拌叶，所述搅拌叶上端连接有一搅拌机，所述加药池内通过有一抽水管，所述抽水管上设置有一抽水泵。
说明书
一种卧式染色机废水处理系统
技术领域
本实用新型涉及染色机技术领域，更具体地说是一种卧式染色机废水处理系统。
背景技术
市面上有一种卧式染色机，其包括一机架，所述机架上横卧有一呈圆筒状的染箱，所述染箱内设置有一也呈圆筒状的染笼，所述染箱上通入有一清水冲洗管、一排残液管和一染液循环管，所述染液循环管连接有一循环泵，所述循环泵连接有一电机，所述染箱的轴侧旁配设有一加热箱，所述染箱的侧壁上设置有一沿其径向布置的推门，所述推门从下向上开启，所述推门的下侧壁上设置有一具有上开口的罩斗，所述罩斗与所述染箱内部连通，所述罩斗上设置有封盖其上开口的翻盖。
工作当中，工作人员会经常打开翻盖，给染箱释放压力，然而染箱内的液体是经加热箱加热过处于沸腾状态的，所以液体会从罩斗的上开口处溢出来，所以我们经常看到印染车间的地面经常湿漉漉的，很容易使工作人员滑到，还容易被溅射出来的液体烫伤。
此外，一般染色车间内配置有多台染色机，将会源源不断排出残液，残液当中残存的染液酸性太强，还附带有毒重金属含量，就这样不处理排放，会自然水质会造成毁灭性影响，不利于环境保护，最终影响人体身体健康。
实用新型内容
本实用新型的目的在于克服现有技术以上缺陷，提供一种结构简单、改造容易、安全可靠、节能环保的卧式染色机废水处理系统。
为了达到以上目的，本实用新型是通过以下技术方案实现的：一种卧式染色机废水处理系统，包括一机架，所述机架上横卧有一呈圆筒状的染箱，所述染箱内设置有一也呈圆筒状的染笼，所述染箱上通入有一清水冲洗管、一排残液管和一染液循环管，所述染液循环管连接有一循环泵，所述循环泵连接有一电机，所述染箱的轴侧旁配设有一加热箱，所述染箱的侧壁上设置有一沿其径向布置的推门，所述推门从下向上开启，所述推门的下侧壁上设置有一具有上开口的罩斗，所述罩斗与所述染箱内部连通，所述罩斗上设置有封盖其上开口的翻盖，其特征在于，所述机架上在对应于所述推门的闭合缝外侧设置有一条接水槽，所述接水槽沿所述染箱的轴向平行布置，所述接水槽的长度触及所述染箱的两端部，所述接水槽的截面呈一阶梯槽，所述阶梯槽进一步包括一位于下方的窄槽和一位于上方宽槽，所述窄槽的纵深长而平展短，所述宽槽的纵深短而平展宽，所述窄槽的侧壁上连通有一排水管;
所述机架旁的地面下开设有一条排水沟，所述排残液管和排水管接入所述排水沟中，所述排水沟导入一沉淀池中;
所述沉淀池旁设置有一加药池，所述加药池上端通过一暗沟与所述沉淀池相导通，所述加药池内设置有一搅拌叶，所述搅拌叶上端连接有一搅拌机，所述加药池内通过有一抽水管，所述抽水管上设置有一抽水泵。
作为优选，所述宽槽的上边缘上设置有一向槽内延伸进的阻水翻边。
作为优选，罩斗上设置有一拉手。
有益效果：本实用新型在罩斗下沿增设一个接水槽，用以将溢出的液体收集，从而防止液体直接落入地面，因为一般染箱上具有两个推门，所以接水槽要长度涉及整个染箱长度才能满足要求。另外，因为接水槽是加装的部件，所以为了保证其强度，将其设计为阶梯槽，由窄槽提供抓附力，宽槽提供接水。最后，因为加热的液体具有向外冲的惯性力，所以通过阻水翻边以消除这个冲力。
本实用新型还对于排出的残液进行环保处理，主要是加药业作业，通过搅拌装置进行充分中和PH，吸附重金属元素，达到安排排放要求。
