申请日2016.06.24
公开(公告)日2017.01.11
IPC分类号C02F1/00
摘要
本实用新型提供了一种污水处理池集水槽支撑结构，属于水处理装置领域。它解决了集水槽强度低的问题。本污水处理池集水槽支撑结构，包括底板和两个出水堰板，出水堰板上方设有若干清水口，两个出水堰板内侧上方分别设有与底板长度方向平行的挡条，还包括矩形支撑框架，支撑框架包括相互平行的两根支撑横杆和相互平行的两根支撑纵杆，且支撑横杆底部和侧部分别贴合在挡条上方和出水堰板内侧，支撑纵杆与两个出水堰板垂直设置，且若干支撑框架沿底板长度方向依次衔接分布，相邻的两个支撑纵杆通过紧固件固定，底板顶面设有吊钩，还包括绑绳，绑绳一端捆绑相邻两根支撑纵杆，另一端捆绑在吊钩上。本支撑结构强度高稳定性好，且安装方便。

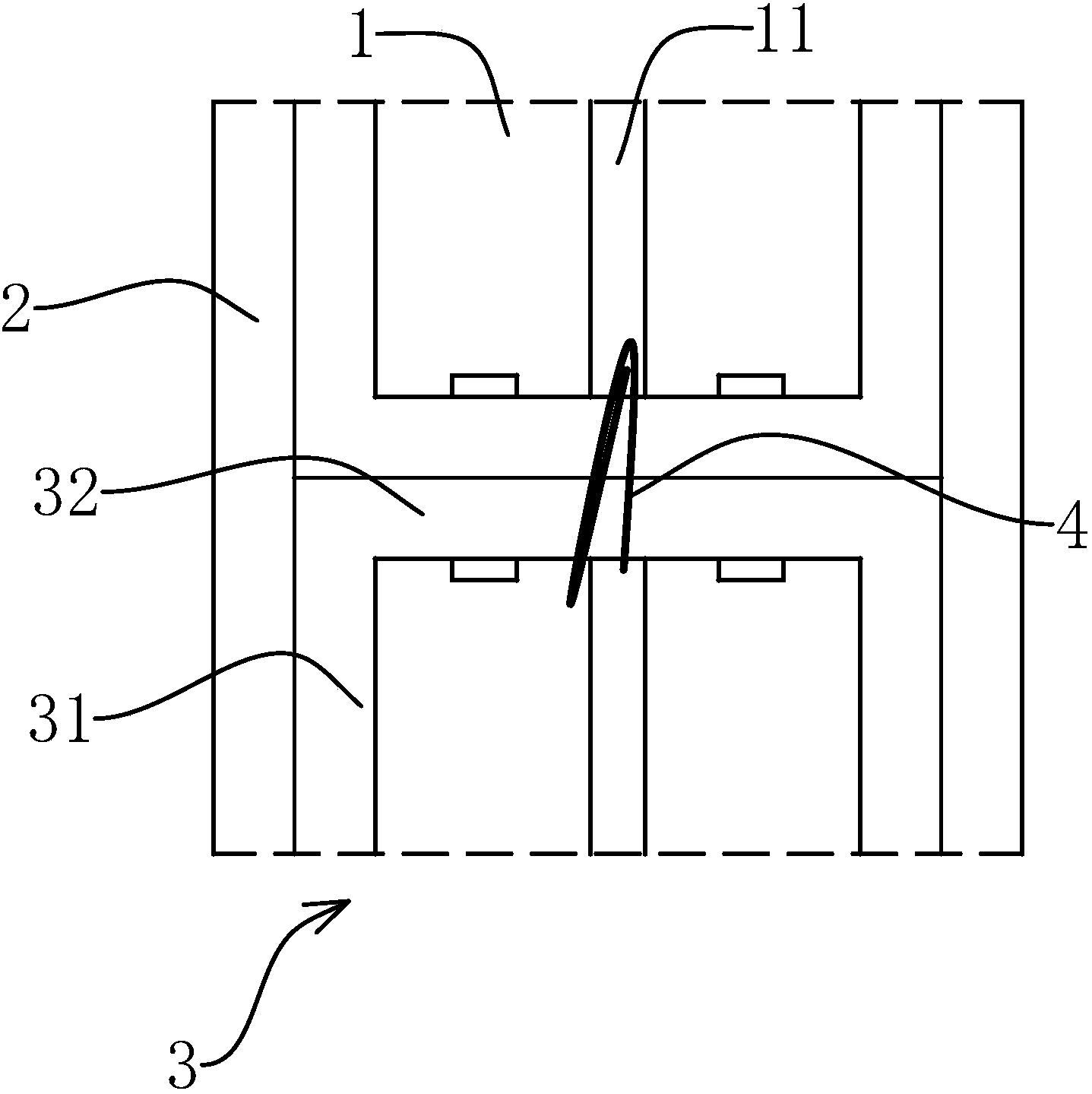

摘要附图
权利要求书
1.一种污水处理池集水槽支撑结构，包括长条矩形底板(1)和垂直连接在底板(1)两个长边上的两块相互平行的长条矩形板状出水堰板(2)，出水堰板(2)上方设有若干清水口，其特征在于：两个出水堰板(2)内侧上方分别设有与底板(1)长度方向平行的挡条(21)，还包括矩形支撑框架(3)，支撑框架(3)包括相互平行的两根支撑横杆(31)和相互平行的两根支撑纵杆(32)，且支撑横杆(31)底部和侧部分别贴合在挡条(21)上方和出水堰板(2)内侧，支撑纵杆(32)与两个出水堰板(2)垂直设置，且若干支撑框架(3)沿底板(1)长度方向依次衔接分布，相邻的两个支撑纵杆(32)通过紧固件固定，底板(1)顶面设有吊钩(5)，还包括绑绳(4)，绑绳(4)一端捆绑相邻两根支撑纵杆(32)，另一端捆绑在吊钩(5)上。
2.根据权利要求1所述的一种污水处理池集水槽支撑结构，其特征在于：所述的吊钩(5)底部设有滑块(51)，底板(1)顶面沿底板(1)长度方向设有滑槽(11)，且吊钩(5)通过滑块(51)和滑槽(11)配合滑动连接在底板(1)顶面上。
3.根据权利要求2所述的一种污水处理池集水槽支撑结构，其特征在于：所述的相邻的两个支撑纵杆(32)通过螺栓与螺帽配合固定。
4.根据权利要求3所述的一种污水处理池集水槽支撑结构，其特征在于：所述的支撑框架(3)为一体结构。
说明书
一种污水处理池集水槽支撑结构
技术领域
本实用新型属于水处理技术领域，涉及一种污水处理池集水槽支撑结构。
背景技术
水处理池是用于对污水进行处理的装置，现有的水处理池内一般会设置集水槽用于收集溢面清水，出水堰板由于受力较大，会在出水堰板内侧焊接加固杆，焊接加固杆会破坏出水堰板结构，同时无法根据实际受力调整加固杆间距，而且无法使加固杆等距分布，使得稳定性和强度较差，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种安装方便，结构简单且强度高的污水处理池集水槽支撑结构。
本实用新型的目的可通过下列技术方案来实现：一种污水处理池集水槽支撑结构，包括长条矩形底板和垂直连接在底板两个长边上的两块相互平行的长条矩形板状出水堰板，出水堰板上方设有若干清水口，其特征在于：两个出水堰板内侧上方分别设有与底板长度方向平行的挡条，还包括矩形支撑框架，支撑框架包括相互平行的两根支撑横杆和相互平行的两根支撑纵杆，且支撑横杆底部和侧部分别贴合在挡条上方和出水堰板内侧，支撑纵杆与两个出水堰板垂直设置，且若干支撑框架沿底板长度方向依次衔接分布，相邻的两个支撑纵杆通过紧固件固定，底板顶面设有吊钩，还包括绑绳，绑绳一端捆绑相邻两根支撑纵杆，另一端捆绑在吊钩上。
安装时，只需要将支撑框架依次置于挡条上方，使支撑纵杆与两个出水堰板垂直设置，并使若干支撑框架沿底板长度方向依次衔接分布，使得支撑纵杆能均匀分布，提高对出水堰板支撑稳定性，同时利用紧固件固定相邻支撑纵杆，以及通过绑绳将支撑框架与底板上的吊钩进行连接，能对支撑框架进行整体加固，且避免在出水堰板上焊接，破坏出水堰板结构。
在上述的一种污水处理池集水槽支撑结构中，所述的吊钩底部设有滑块，底板顶面沿底板长度方向设有滑槽，且吊钩通过滑块和滑槽配合滑动连接在底板顶面上。
因此可以根据支撑纵杆位置调整吊钩位置。
在上述的一种污水处理池集水槽支撑结构中，所述的相邻的两个支撑纵杆通过螺栓与螺帽配合固定。
在上述的一种污水处理池集水槽支撑结构中，所述的支撑框架为一体结构。
与现有技术相比，本实用新型具有如下优点：
安装时，只需要将支撑框架依次置于挡条上方，使支撑纵杆与两个出水堰板垂直设置，并使若干支撑框架沿底板长度方向依次衔接分布，使得支撑纵杆能均匀分布，提高对出水堰板支撑稳定性，同时利用紧固件固定相邻支撑纵杆，以及通过绑绳将支撑框架与底板上的吊钩进行连接，能对支撑框架进行整体加固，且避免在出水堰板上焊接，破坏出水堰板结构
