申请日2016.06.24
公开(公告)日2016.12.28
IPC分类号B01D21/02; C02F1/00
摘要
本实用新型提供了一种组合式污水处理池集水槽，属于水处理装置领域。它解决了集水槽运输不便，强度低的问题。本组合式污水处理池集水槽包括若干集水槽组件，及内固定框和外固定框，集水槽组件包括底板和两块出水堰板，内固定框和外固定框上分别设有内固定杆和外固定杆，且能使底板相互对齐，出水堰板相互对齐，以依次衔接若干集水槽组件，并使内固定框和外固定框分别置于相邻两个集水槽组件衔接处的内侧和外侧，底板两侧和出水堰板两侧分别设有若干连接槽，内固定框和外固定框上分别设有若干连接孔，且通过紧固件分别与连接孔和连接槽配合固定内固定框和外固定框，内固定杆和外固定杆通过紧固件相固定。本集水槽方便运输和组合安装，且强度更高。

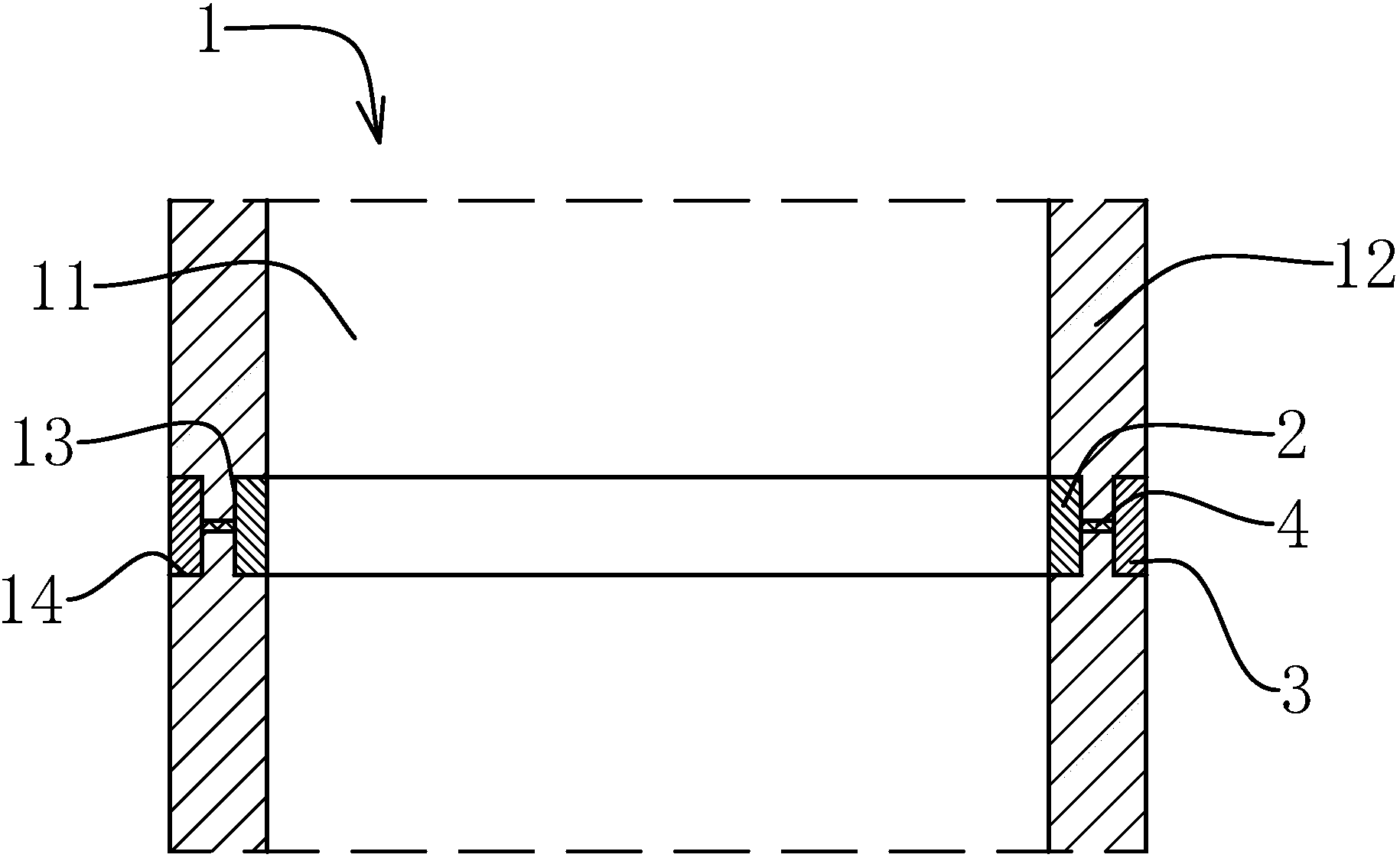

摘要附图
权利要求书
1.一种组合式污水处理池集水槽，其特征在于：包括若干集水槽组件(1)，以及框架结构的内固定框(2)和外固定框(3)，集水槽组件(1)包括矩形底板(11)和垂直连接在底板(11)两个长边上的相互平行的两块出水堰板(12)，内固定框(2)和外固定框(3)上分别设有内固定杆(21)和外固定杆(31)，且能使底板(11)相互对齐，出水堰板(12)相互对齐，以依次衔接若干集水槽组件(1)，并使内固定框(2)和外固定框(3)分别置于相邻两个集水槽组件(1)衔接处的内侧和外侧，底板(11)两侧和出水堰板(12)两侧分别设有若干连接槽，内固定框(2)和外固定框(3)上分别设有若干连接孔，且通过紧固件分别与连接孔和连接槽配合固定内固定框(2)和外固定框(3)，所述的内固定杆(21)和外固定杆(31)通过紧固件相固定。
2.根据权利要求1所述的一种组合式污水处理池集水槽，其特征在于：所述的两个集水槽组件(1)衔接处设有条形密封条(4)，且密封条(4)内外两侧贴合并夹紧在内固定框(2)和外固定框(3)之间。
3.根据权利要求2所述的一种组合式污水处理池集水槽，其特征在于：所述的集水槽组件(1)衔接处对应的底板(11)两侧和出水堰板(12)两侧分别设有条形内嵌槽(13)和外嵌槽(14)，且内固定框(2)和外固定框(3)分别嵌在内嵌槽(13)和外嵌槽(14)内。
4.根据权利要求3所述的一种组合式污水处理池集水槽，其特征在于：所述的内固定框(2)为一体结构，外固定框(3)为一体结构。
说明书
一种组合式污水处理池集水槽
技术领域
本实用新型属于水处理技术领域，涉及一种组合式污水处理池集水槽。
背景技术
水处理池是用于对污水进行处理的装置，现有的水处理池集水槽包括条形底板和条形出水堰板，不方便运输和安装，同时安装强度低，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种拆装运输方便，且强度更高的组合式污水处理池集水槽。
本实用新型的目的可通过下列技术方案来实现：一种组合式污水处理池集水槽，其特征在于：包括若干集水槽组件，以及框架结构的内固定框和外固定框，集水槽组件包括矩形底板和垂直连接在底板两个长边上的相互平行的两块出水堰板，内固定框和外固定框上分别设有内固定杆和外固定杆，且能使底板相互对齐，出水堰板相互对齐，以依次衔接若干集水槽组件，并使内固定框和外固定框分别置于相邻两个集水槽组件衔接处的内侧和外侧，底板两侧和出水堰板两侧分别设有若干连接槽，内固定框和外固定框上分别设有若干连接孔，且通过紧固件分别与连接孔和连接槽配合固定内固定框和外固定框，所述的内固定杆和外固定杆通过紧固件相固定。
可以使小块底板和小块出水堰板组成集水槽组件，使得运输十分方便，安装时，使底板相互对齐，出水堰板相互对齐，以依次衔接若干集水槽组件，之后使内固定框和外固定框分别置于相邻两个集水槽组件衔接处的内侧和外侧，并通过紧固件分别与连接孔和连接槽配合固定内固定框和外固定框，因此连接方便，且避免在底板和出水堰板上钻孔，提高密封性，同时内固定杆和外固定杆通过紧固件相固定，能对两块出水堰板进行加固，以提高进水稳定性。
在上述的一种组合式污水处理池集水槽中，所述的两个集水槽组件衔接处设有条形密封条，且密封条内外两侧贴合并夹紧在内固定框和外固定框之间。
因此能提高密封效果。
在上述的一种组合式污水处理池集水槽中，所述的集水槽组件衔接处对应的底板两侧和出水堰板两侧分别设有条形内嵌槽和外嵌槽，且内固定框和外固定框分别嵌在内嵌槽和外嵌槽内。
因此结构更加紧凑。
在上述的一种组合式污水处理池集水槽中，所述的内固定框为一体结构，外固定框为一体结构。
与现有技术相比，本实用新型具有如下优点：
可以使小块底板和小块出水堰板组成集水槽组件，使得运输十分方便，安装时，使底板相互对齐，出水堰板相互对齐，以依次衔接若干集水槽组件，之后使内固定框和外固定框分别置于相邻两个集水槽组件衔接处的内侧和外侧，并通过紧固件分别与连接孔和连接槽配合固定内固定框和外固定框，因此连接方便，且避免在底板和出水堰板上钻孔，提高密封性，同时内固定杆和外固定杆通过紧固件相固定，能对两块出水堰板进行加固，以提高进水稳定性。
