申请日2016.06.24
公开(公告)日2016.12.28
IPC分类号E03F5/10
摘要
本实用新型提供了一种污水处理池集水槽，属于水处理装置领域。它解决了集水槽加固会破坏结构的问题。本污水处理池集水槽包括长条矩形底板和垂直连接在底板两个长边上的两块相互平行的长条矩形板状出水堰板，出水堰板上方设有若干清水口，还包括两端与污水处理池池壁固定，且支撑在底板底部的支撑座，支撑座与底板边缘之间形成沿底板长度方向设置的滑槽，滑槽内滑动嵌有滑块，还包括支撑杆，以及两根分别贴合出水堰板外侧设置的连接杆，连接杆底端与滑块固定，两根连接杆顶端弯折，并与支撑杆两端固定，且支撑杆两端分别垂直抵在两块出水堰板内侧，且能沿着滑槽长度方向滑动滑块，并调节支撑杆位置。本集水槽能整体进行加固，且不会破坏原有结构。

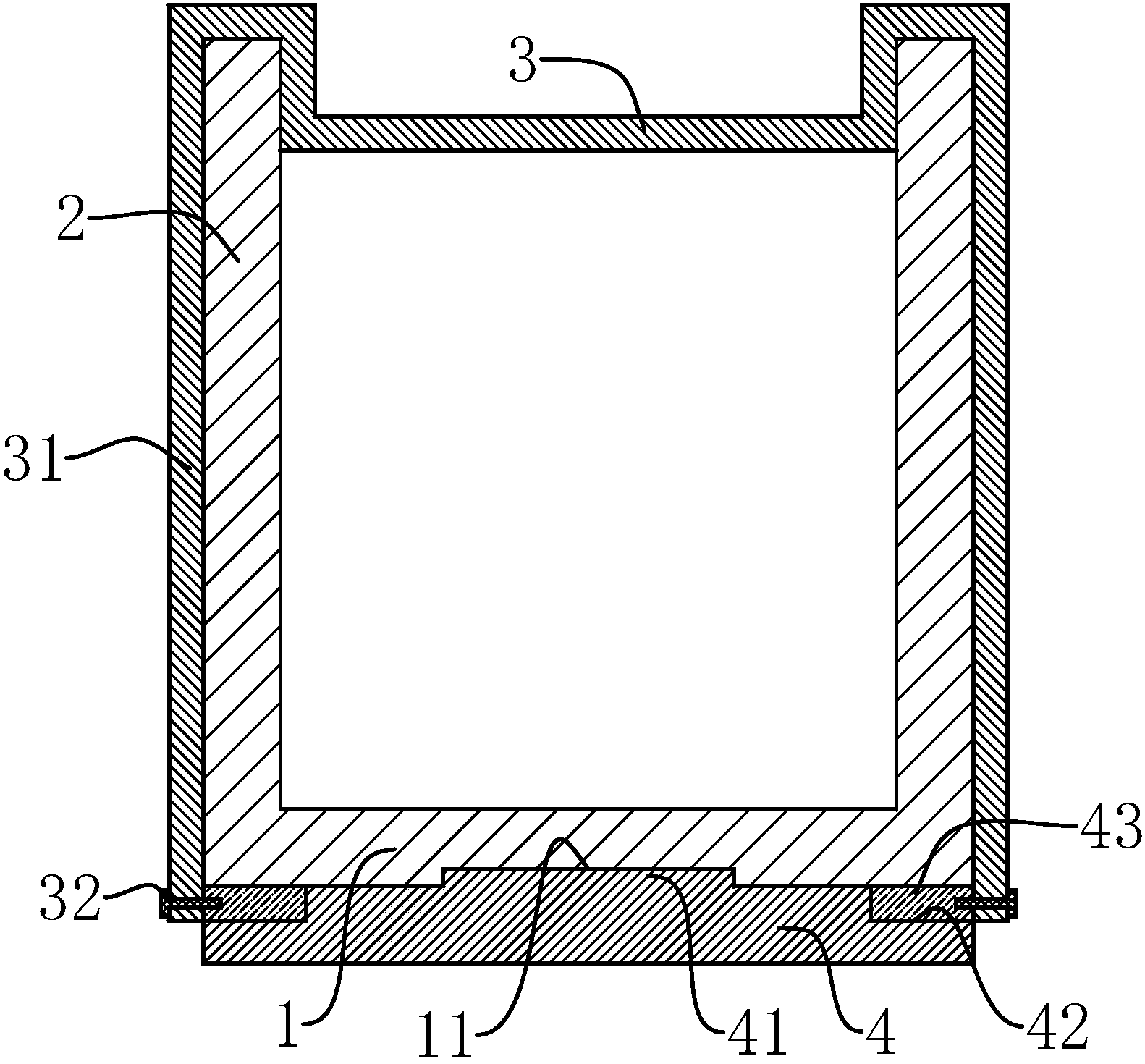

摘要附图
权利要求书
1.一种污水处理池集水槽，包括长条矩形底板(1)和垂直连接在底板(1)两个长边上的两块相互平行的长条矩形板状出水堰板(2)，出水堰板(2)上方设有若干清水口，其特征在于：还包括两端与污水处理池池壁固定，且支撑在底板(1)底部的支撑座(4)，支撑座(4)与底板(1)边缘之间形成沿底板(1)长度方向设置的滑槽(42)，滑槽(42)内滑动嵌有滑块(43)，还包括支撑杆(3)，以及两根分别贴合出水堰板(2)外侧设置的连接杆(31)，连接杆(31)底端与滑块(43)固定，两根连接杆(31)顶端弯折，并与支撑杆(3)两端固定，且支撑杆(3)两端分别垂直抵在两块出水堰板(2)内侧，且能沿着滑槽(42)长度方向滑动滑块(43)，并调节支撑杆(3)位置。
2.根据权利要求1所述的一种污水处理池集水槽，其特征在于：所述的连接杆(31)底端与滑块(43)通过螺栓(32)连接。
3.根据权利要求2所述的一种污水处理池集水槽，其特征在于：所述的支撑杆(3)和连接杆(31)为一体结构。
4.根据权利要求3所述的一种污水处理池集水槽，其特征在于：所述的底板(1)底部设有定位槽(11)，支撑座(4)上设有置于定位槽(11)内的定位块(41)。
说明书
一种污水处理池集水槽
技术领域
本实用新型属于水处理技术领域，涉及一种污水处理池集水槽。
背景技术
水处理池是用于对污水进行处理的装置，现有的水处理池内一般会设置集水槽用于收集溢面清水，出水堰板由于受力较大，会在出水堰板内侧焊接加固杆，焊接加固杆会破坏出水堰板结构，同时无法使加固杆根据需要分布，使得稳定性和强度较差，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便对现有集水槽进行加固，且不用改变集水槽结构的污水处理池集水槽。
本实用新型的目的可通过下列技术方案来实现：一种污水处理池集水槽，包括长条矩形底板和垂直连接在底板两个长边上的两块相互平行的长条矩形板状出水堰板，出水堰板上方设有若干清水口，其特征在于：还包括两端与污水处理池池壁固定，且支撑在底板底部的支撑座，支撑座与底板边缘之间形成沿底板长度方向设置的滑槽，滑槽内滑动嵌有滑块，还包括支撑杆，以及两根分别贴合出水堰板外侧设置的连接杆，连接杆底端与滑块固定，两根连接杆顶端弯折，并与支撑杆两端固定，且支撑杆两端分别垂直抵在两块出水堰板内侧，且能沿着滑槽长度方向滑动滑块，并调节支撑杆位置。
底板和两块出水堰板形成传统集水槽结构，利用支撑座支撑在底板上，对底板进行加固，同时支撑杆抵在两个出水堰板之间，对出水堰板进行加固，利用连接杆与滑块配合连接支撑杆，能避免改变现有集水槽结构，同时可以根据具体水量通过滑动滑块调整支撑杆数量和密度，以提高整体稳定性。
在上述的一种污水处理池集水槽中，所述的连接杆底端与滑块通过螺栓连接。
在上述的一种污水处理池集水槽中，所述的支撑杆和连接杆为一体结构。
在上述的一种污水处理池集水槽中，所述的底板底部设有定位槽，支撑座上设有置于定位槽内的定位块。
因此支撑座连接稳定。
与现有技术相比，本实用新型具有如下优点：
底板和两块出水堰板形成传统集水槽结构，利用支撑座支撑在底板上，对底板进行加固，同时支撑杆抵在两个出水堰板之间，对出水堰板进行加固，利用连接杆与滑块配合连接支撑杆，能避免改变现有集水槽结构，同时可以根据具体水量通过滑动滑块调整支撑杆数量和密度，以提高整体稳定性。
