申请日2016.06.24
公开(公告)日2017.02.15
IPC分类号C02F3/12
摘要

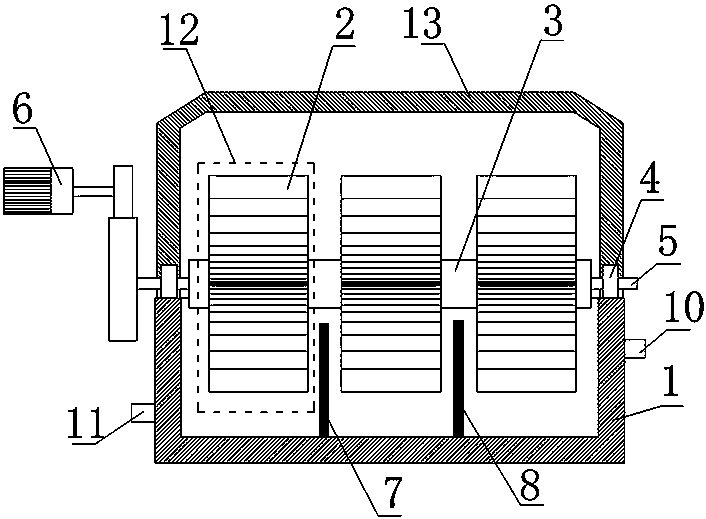

本实用新型公开了生物转盘与污水处理设备集成装置，包括转盘(12)，所述的转盘(12)包括转盘叶片(2)，转盘(12)安装在转盘轴(3)上，转盘(12)中设有多个转盘叶片(2)，转盘叶片(2)所在的平面与转盘轴(3)的轴线平行。本实用新型还公开了污水处理设备集成装置，包括反应槽(1)、支撑座(4)和电机(6)，所述的反应槽(1)内的转盘轴(3)上设置有多组转盘(12)，转盘轴(3)两端均固定有连接轴(5)，连接轴(5)铰接在支撑座(4)上，位于反应槽(1)左侧的连接轴(5)与电机(6)相连。本实用新型的有益效果是：提高专业叶片的利用率，提高污水处理的工作效率。
摘要附图
权利要求书
1.生物转盘，其特征在于：包括转盘(12)，所述的转盘(12)包括转盘叶片(2)，转盘(12)安装在转盘轴(3)上，转盘(12)中设有多个转盘叶片(2)，转盘叶片(2)所在的平面与转盘轴(3)的轴线平行，所述的转盘叶片(2)上设有蜂窝体(9)，蜂窝体(9)呈蜂窝结构。
2.根据权利要求1所述的生物转盘，其特征在于：所述的转盘(12)个数为三至十个。
3.根据权利要求1所述的生物转盘，其特征在于：所述的转盘叶片(2)为十到一百个。
4.污水处理设备集成装置，其特征在于：包括反应槽(1)、支撑座(4)和电机(6)，所述的反应槽(1)内的转盘轴(3)上设置有多组转盘(12)，转盘轴(3)两端均固定有连接轴(5)，连接轴(5)铰接在支撑座(4)上，位于反应槽(1)左侧的连接轴(5)与电机(6)相连，所述的反应槽(1)内设有隔板A(7)与隔板B(8)，且隔板A(7)与隔板B(8)未将反应槽(1)完全隔开，隔板A(7)与隔板B(8)不是固定在同一内侧壁上。
5.根据权利要求4所述的污水处理设备集成装置，其特征在于：所述的位于反应槽(1)左侧的连接轴(5)与电机(6)通过齿轮连接，齿轮机构为减速机构。
6.根据权利要求4所述的污水处理设备集成装置，其特征在于：所述的连接轴(5)与支撑座(4)之间通过滚动轴承铰接。
7.根据权利要求4所述的污水处理设备集成装置，其特征在于：所述的反应槽(1)左右两侧分别设有进水口(10)和出水口(11)。
8.根据权利要求4所述的污水处理设备集成装置，其特征在于：所述的反应槽(1)上方盖有外壳(13)。
说明书
生物转盘与污水处理设备集成装置
技术领域
本实用新型涉及污水处理设备的技术领域，特别是生物转盘与污水处理设备集成装置。
背景技术
随着工业发展，环保越来越得到重视，关于污水处理的措施也越来越多。其中，比较常见的污水处理设备是生物转盘，这种装置处理污水的原理是通过细菌等微生物在转盘载体上生长繁殖，从而形成生物膜，生物膜上的微生物通过摄取污水中的有机污染物作为营养进行生化反应，达到净化污水的目的。
但由于常见的生物转盘的转盘叶片是垂直于转盘轴的，转盘叶片之间相隔非常近，转盘中部的微生物未能充分地摄取污染物，出现位于生物转盘两端的微生物比较多，中间的微生物较少，使生物转盘的效率未得到充分的利用。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供提高生物转盘利用率、提高工作效率的生物转盘与污水处理设备集成装置。
本实用新型的目的通过以下技术方案来实现：生物转盘与污水处理设备集成装置，包括转盘，所述的转盘包括转盘叶片，转盘安装在转盘轴上，转盘中设有多个转盘叶片，转盘叶片所在的平面与转盘轴的轴线平行。
所述的转盘叶片上设有蜂窝体，蜂窝体呈蜂窝结构。
所述的转盘个数为三至十个。
所述的转盘叶片为十到一百个。
污水处理设备集成装置，包括反应槽、支撑座和电机，所述的反应槽内的转盘轴上设置有多组转盘，转盘轴两端均固定有连接轴，连接轴铰接在支撑座上，位于反应槽左侧的连接轴与电机相连。
所述的位于反应槽左侧的连接轴与电机通过齿轮连接，齿轮机构为减速机构。
所述的连接轴与支撑座之间通过滚动轴承铰接。
所述的反应槽内设有隔板A与隔板B，且隔板A与隔板B未将反应槽完全隔开，隔板A与隔板B不是固定在同一内侧壁上。
所述的反应槽左右两侧分别设有进水口和出水口。
所述的反应槽上方盖有外壳。
本实用新型具有以下优点：
(1)通过将转盘叶片面平行设置在转盘轴上，可使转盘叶片上所有的微生物均能充分地吸收有机污染物，从而提高工作效率;
(2)通过在反应槽内设置隔板A和隔板B，增长了污水流出的路径，使污水处理更彻底，并且不需要增长反应槽，不需要占用大量面积;
(3)通过在转盘叶片上设置蜂窝结构，使微生物非常容易地附着在转盘叶片上，从而达到提高污水处理的效率。
