印花废水处理机

　　申请日2016.07.27

　　公开(公告)日2017.01.18

　　IPC分类号C02F9/04; C02F103/30

　　摘要

　　一种印花废水处理机，包括废水储池、提升泵、物化反应槽、搅拌装置、鼓风装置、药剂添加系统、检测装置、压滤机、控制机，废水储池通过提升泵连通物化反应槽，物化反应槽内连接搅拌装置、鼓风装置、药剂添加系统;所述搅拌装置包括搅拌机、搅拌扇、连接两者的传动杆，所述传动杆中间设有C型折角;鼓风装置包括相互依次连接的鼓风机、鼓风通道、鼓风口;药剂添加系统包括药箱和连接控制机的计量泵;物化反应槽底部通过排泥泵连接压滤机物化反应槽上部连接排水阀;控制机连接提升泵、搅拌装置、鼓风装置、药剂添加系统、检测装置、压滤机。

　　权利要求书

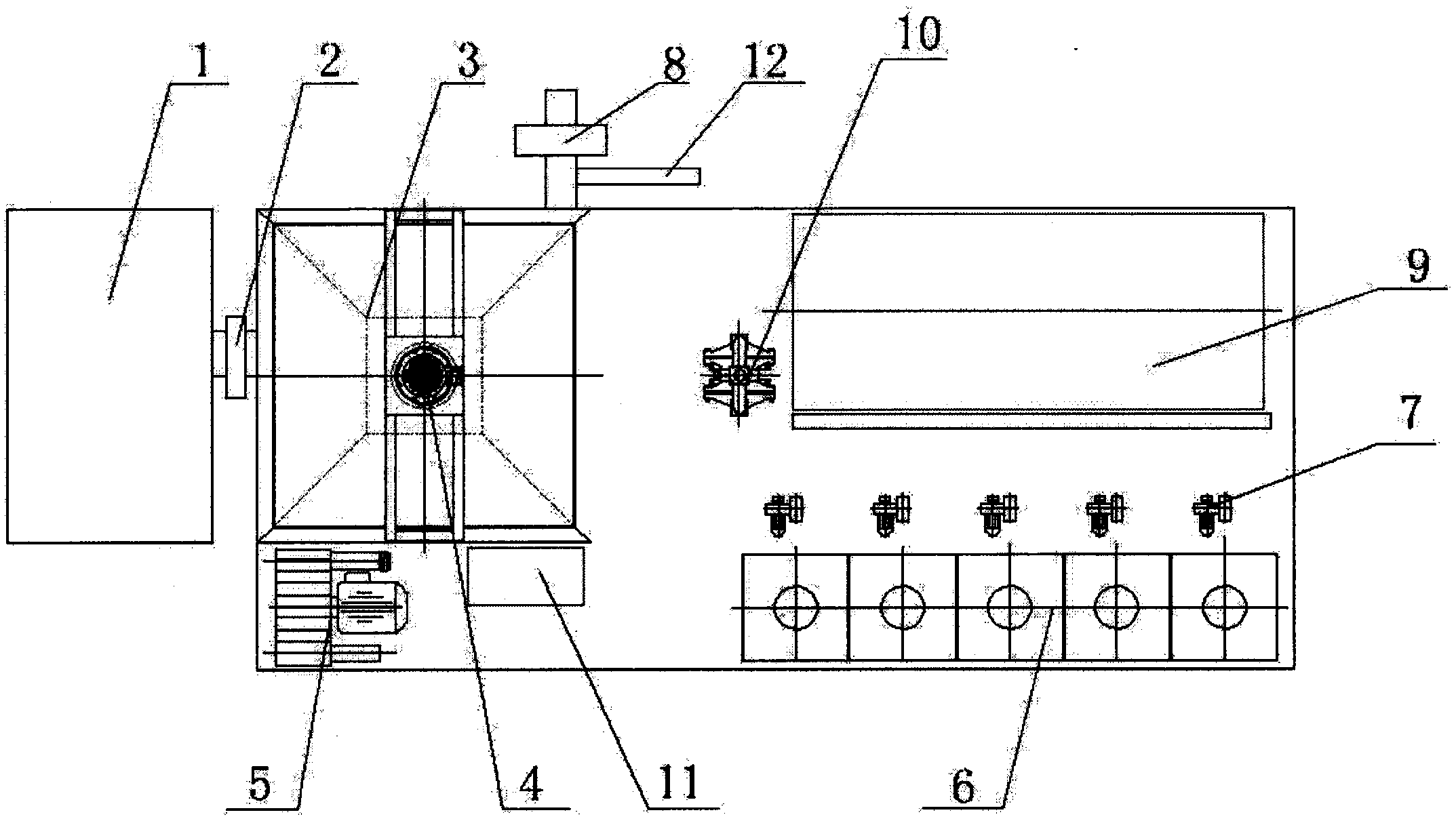

　　1.一种印花废水处理机，其特征在于：包括废水储池(1)、提升泵(2)、物化反应槽(3)、搅拌装置(4)、鼓风装置(5)、药剂添加系统、检测装置(12)、压滤机(9)、控制机(11)，

　　废水储池(1)通过提升泵(2)连通物化反应槽(3)，物化反应槽(3)内连接搅拌装置(4)、鼓风装置(5)、药剂添加系统;

　　所述搅拌装置(4)包括搅拌机(41)、搅拌扇(42)、连接两者的传动杆(43)，所述传动杆(43)中间设有C型折角;

　　鼓风装置(5)包括相互依次连接的鼓风机(51)、鼓风通道(52)、鼓风口(53)，所述鼓风口(53)位于搅拌扇(42)下方，且开口方向向上;

　　药剂添加系统包括药箱(6)和连接控制机(11)的计量泵(7)，所述计量泵(7)用于控制药箱(6)的药剂进入物化反应槽(3)内;

　　物化反应槽(3)底部通过排泥泵(10)连接压滤机(9)，压滤机(9)用于将污泥压缩成块，以便于运输，物化反应槽(3)上部连接排水阀(8);

　　控制机(11)分别连接提升泵(2)、搅拌装置(4)、鼓风装置(5)、药剂添加系统、检测装置(12)、压滤机(9)。

　　2.根据权利要求1所述的一种印花废水处理机，其特征在于：所述鼓风通道(52)设有单向阀(54)。

　　3.根据权利要求1所述的一种印花废水处理机，其特征在于：排水阀(8)连接设有检测装置(12)，所述检测装置(12)用于检测净化水的各项指标。

　　说明书

　　一种印花废水处理机

　　技术领域

　　本实用新型涉及净化领域，具体涉及一种印花废水处理机。

　　背景技术

　　现有的废水中印染厂所产生的废水占据了很大的一部分比重，而且该废水里面含有着色剂，污染较为明显，处理较为困难。

　　实用新型内容

　　为了解决上述问题，本实用新型提供了一种印花废水处理机：

　　一种印花废水处理机，包括废水储池、提升泵、物化反应槽、搅拌装置、鼓风装置、药剂添加系统、检测装置、压滤机，

　　废水储池通过提升泵连通物化反应槽，物化反应槽内连接搅拌装置、鼓风装置、药剂添加系统;

　　所述搅拌装置包括搅拌机、搅拌扇、连接两者的传动杆，所述传动杆中间设有C型折角;

　　鼓风装置包括相互依次连接的鼓风机、鼓风通道、鼓风口，所述鼓风口位于搅拌扇下方，且开口方向向上;

　　药剂添加系统包括药箱和连接控制机的计量泵，所述计量泵用于控制药箱的药剂进入物化反应槽内;

　　物化反应槽底部通过排泥阀连接压滤机，压滤机用于将污泥压缩成块，以便于运输，物化反应槽上部连接排水阀;

　　控制机分别连接提升泵、搅拌装置、鼓风装置、药剂添加系统、检测装置、压滤机。

　　优选的，所述鼓风通道设有单向阀。

　　优选的，排水阀连接设有检测装置，所述检测装置用于检测净化水的各项指标。

　　本实用新型具有如下有益效果：传动杆设有的C型折角，可以有效搅拌物化反应槽内的废水，使得废水与加入的药剂反应更加完全。
