申请日2016.07.27
公开(公告)日2017.02.08
IPC分类号F04D13/06; F04D29/00; F04D29/70
摘要
本实用新型属于雨水处理设备领域，尤其涉及一种新型用于雨水处理悬浮式污泥提升泵装置，包括传动轴外壳，所述传动轴外壳上方固定安装设有传动轴外壳密封盖，所述传动轴外壳密封盖上固定连接设有连接架;所述传动轴远离所述联轴器的一端固定安装设有叶轮;所述泵体底座与所述泵体外壳之间固定安装设有入口，所述入口处固定安装设有过滤格栅;所述传动轴外壳上固定安装设有移动座，所述移动座与所述传动轴外壳之间固定配合连接设有上锁紧旋钮，下锁紧旋钮，所述移动座上通过转轴固定连接设有扩展支架，所述扩展支架上固定安装设有若干漂浮块。
权利要求书

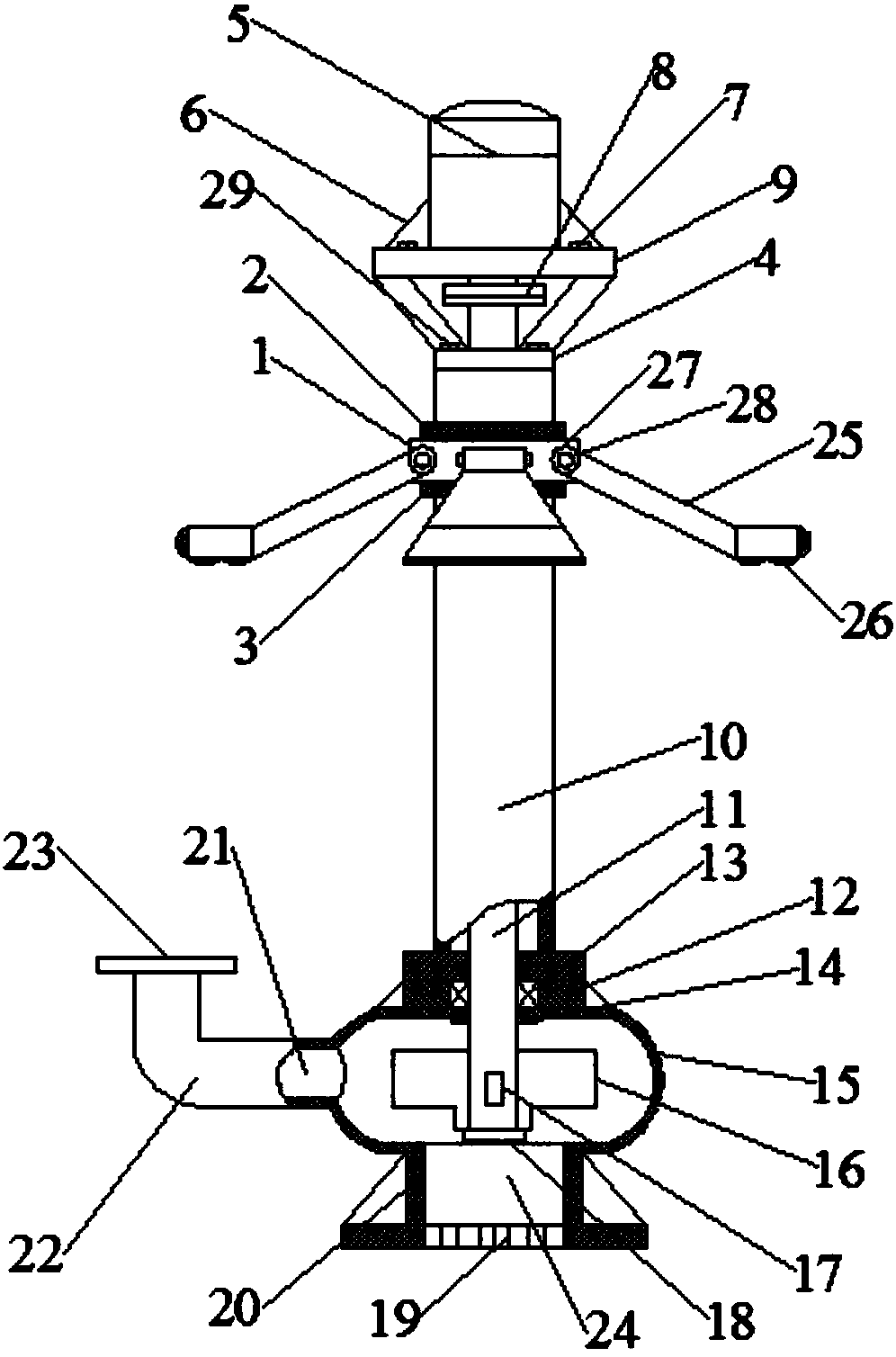

1.一种新型用于雨水处理悬浮式污泥提升泵装置，其特征在于：包括移动座(1)，上锁紧旋钮(2)，下锁紧旋钮(3)，传动轴外壳密封盖(4)，驱动电机(5)，电机支架(6)，电机固定螺栓(7)，联轴器(8)，连接架(9)，传动轴外壳(10)，传动轴(11)，轴承座外壳(12)，轴承(13)，密封装置(14)，泵体外壳(15)，叶轮(16)，连接键(17)，叶轮螺母(18)，过滤格栅(19)，泵体底座(20)，泵体出口(21)，出水管(22)，连接法兰(23)，入口(24)，扩展支架(25)，漂浮块(26)，轴端挡圈(27)，转轴(28)，连接架固定螺栓(29);所述传动轴外壳(10)上方固定安装设有传动轴外壳密封盖(4)，所述传动轴外壳密封盖(4)上固定连接设有连接架(9)，所述传动轴外壳密封盖(4)与所述传动轴外壳(10)之间固定连接设有连接架固定螺栓(29);所述连接架(9)上通过电机支架(6)固定安装设有驱动电机(5)，所述电机支架(6)与所述连接架(9)之间固定连接设有电机固定螺栓(7);所述驱动电机(5)通过联轴器(8)固定连接设有传动轴(11)，所述传动轴外壳(10)下方固定连接设有轴承座外壳(12)，所述传动轴(11)与所述轴承座外壳(12)之间固定配合轴承(13)，所述轴承座外壳(12)下方固定安装设有泵体外壳(15)，所述轴承(13)靠近所述泵体外壳(15)内壁的一侧固定安装设有密封装置(14)，所述传动轴(11)远离所述联轴器(8)的一端固定安装设有叶轮(16)，所述叶轮(16)与所述传动轴(11)之间固定配合连接设有连接键(17)，所述叶轮(16)与所述传动轴(11)端部固定连接设有叶轮螺母(18);所述泵体外壳(15)下方固定安装设有泵体底座(20)，所述泵体底座(20)与所述泵体外壳(15)之间固定安装设有入口(24)，所述入口(24)处固定安装设有过滤格栅(19)，所述泵体外壳(15)上固定安装设有泵体出口(21)，所述泵体出口(21)上固定安装设有出水管(22)，所述出水管(22)上固定安装设有连接法兰(23);所述传动轴外壳(10)上固定安装设有移动座(1)，所述移动座(1)与所述传动轴外壳(10)之间固定配合连接设有上锁紧旋钮(2)，下锁紧旋钮(3)，所述移动座(1)上通过转轴(28)固定连接设有扩展支架(25)，所述扩展支架(25)与所述转轴(28)之间固定配合设有轴端挡圈(27)，所述扩展支架(25)上固定安装设有若干漂浮块(26)。
2.根据权利要求1所述的一种新型用于雨水处理悬浮式污泥提升泵装置，其特征在于：所述扩展支架(25)的数目为3个，均匀布置在所述传动轴外壳(10)圆周方向，所述漂浮块(26)均为中空块。
3.根据权利要求1所述的一种新型用于雨水处理悬浮式污泥提升泵装置，其特征在于：所述传动轴外壳(10)上设有与所述上锁紧旋钮(2)，下锁紧旋钮(3)配合连接的外螺纹。
4.根据权利要求1所述的一种新型用于雨水处理悬浮式污泥提升泵装置，其特征在于：所述传动轴外壳密封盖(4)上设有与所述传动轴(11)配合安装的通孔A;所述传动轴外壳密封盖(4)与所述连接架(9)为一整体。
5.根据权利要求1所述的一种新型用于雨水处理悬浮式污泥提升泵装置，其特征在于：所述轴承座外壳(12)与所述泵体外壳(15)为一整体，所述传动轴外壳(10)与所述泵体外壳(15)之间固定连接设有外壳连接螺栓。
说明书
一种新型用于雨水处理悬浮式污泥提升泵装置
技术领域
本实用新型属于雨水处理设备技术领域，尤其涉及一种新型用于雨水处理悬浮式污泥提升泵装置。
背景技术
雨水处理设备能有效处理城区的生活雨水，提升城市品位和促进经济发展具有重要意义。我国雨水处理行业突飞猛进，整体发展处于快速成长期，主要表现在雨水处理能力迅速扩张、雨水处理率稳步提高、雨水处理量快速增长等方面。2010年城市雨水处理厂日处理能力达10262万立方米，比2009年末增长13.4%，城市雨水处理率达到76.9%。截至2011年9月底，全国设市城市、县累计建成城镇雨水处理厂3077座，处理能力达到1.36亿立方米/日。城镇雨水垃圾处理设施建设推动了环保产业发展，到2020年城市雨水处理率将不低于90%，我国雨水处理业务市场空间广阔。此外，国家鼓励利用再生水的政策，也将对雨水深度处理业务提供广阔的市场空间。我国雨水处理建设的严峻形势，县城和建制镇雨水处理率较低的现状，为雨水处理市场的建设、运营投资均带来巨大投资空间。
雨水经格栅进入调节池后经提升泵进入生物反应器，通过PLC控制器开启曝气机充氧，生物反应器出水经循环泵进入膜分离处理单元，浓水返回调节池，膜分离的水经过快速混合法氯化消毒(次氯酸钠、漂白粉、氯片)后，进入中水贮水池池。反冲洗泵利用清洗池中处理水对膜处理设备进行反冲洗，反冲雨水返回调节池。通过生物反应器内的水位控制提升泵的启闭。膜单元的过滤操作与反冲洗操作可自动或手动控制。当膜单元需要化学清洗操作时，关闭进水阀和雨水循环阀，打开药洗阀和药剂循环阀，启动药液循环泵，进行化学清洗操作。综上可知，雨水泵作为重要的雨水处理设备，对雨水处理整体过程起到了至关重要的作用，然而现有的雨水泵机构不够灵活稳定，大部分结构依靠自身重力放置在雨水中工作，常常导致倾斜现象，从而一定程度上严重影响工作效率，因此急需设计一种新型用于雨水处理悬浮式污泥提升泵装置。
发明内容
本实用新型提供一种新型用于雨水处理悬浮式污泥提升泵装置，以解决上述背景技术中提出的整体结构不够灵活稳定、不可实现水面漂浮的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：本实用新型提供一种新型用于雨水处理悬浮式污泥提升泵装置,包括移动座，上锁紧旋钮，下锁紧旋钮，传动轴外壳密封盖，驱动电机，电机支架，电机固定螺栓，联轴器，连接架，传动轴外壳，传动轴，轴承座外壳，轴承，密封装置，泵体外壳，叶轮，连接键，叶轮螺母，过滤格栅，泵体底座，泵体出口，出水管，连接法兰，入口，扩展支架，漂浮块，轴端挡圈，转轴，连接架固定螺栓;所述传动轴外壳上方固定安装设有传动轴外壳密封盖，所述传动轴外壳密封盖上固定连接设有连接架，所述传动轴外壳密封盖与所述传动轴外壳之间固定连接设有连接架固定螺栓;所述连接架上通过电机支架固定安装设有驱动电机，所述电机支架与所述连接架之间固定连接设有电机固定螺栓;所述驱动电机通过联轴器固定连接设有传动轴，所述传动轴外壳下方固定连接设有轴承座外壳，所述传动轴与所述轴承座外壳之间固定配合轴承，所述轴承座外壳下方固定安装设有泵体外壳，所述轴承靠近所述泵体外壳内壁的一侧固定安装设有密封装置，所述传动轴远离所述联轴器的一端固定安装设有叶轮，所述叶轮与所述传动轴之间固定配合连接设有连接键，所述叶轮与所述传动轴端部固定连接设有叶轮螺母;所述泵体外壳下方固定安装设有泵体底座，所述泵体底座与所述泵体外壳之间固定安装设有入口，所述入口处固定安装设有过滤格栅，所述泵体外壳上固定安装设有泵体出口，所述泵体出口上固定安装设有出水管，所述出水管上固定安装设有连接法兰;所述传动轴外壳上固定安装设有移动座，所述移动座与所述传动轴外壳之间固定配合连接设有上锁紧旋钮，下锁紧旋钮，所述移动座上通过转轴固定连接设有扩展支架，所述扩展支架与所述转轴之间固定配合设有轴端挡圈，所述扩展支架上固定安装设有若干漂浮块。
本实用新型进一步设置为，所述扩展支架的数目为3个，均匀布置在所述传动轴外壳圆周方向，所述漂浮块均为中空块。
本实用新型进一步设置为，所述传动轴外壳上设有与所述上锁紧旋钮，下锁紧旋钮配合连接的外螺纹。
本实用新型进一步设置为，所述传动轴外壳密封盖上设有与所述传动轴配合安装的通孔A;所述传动轴外壳密封盖与所述连接架为一整体。
本实用新型进一步设置为，所述轴承座外壳与所述泵体外壳为一整体，所述传动轴外壳与所述泵体外壳之间固定连接设有外壳连接螺栓。
本实用新型的有益效果为：
1、本专利通过采用扩展支架以及漂浮块，可实现整体在水面漂浮工作，且工作稳定性较好，大大提高了工作效率与质量，结构设计灵活。
2、本专利通过设置移动座，可实现扩展支架上下位置的任意调整，机构设计更加灵活，实用性更强。
3、本专利通过电机驱动叶轮实现雨水的抽取，其经济成本低，工作性能稳定。
4、本专利通过在泵体入口处设置过滤格栅，避免了过大过硬物质进入泵体从而造成叶轮损害，整体装置工作更加可靠有效。
5、本发明专利设计巧妙，功能优异，操作方便，具有良好的市场前景。
