申请日2016.07.25
公开(公告)日2016.10.12
IPC分类号C02F9/04
摘要
本发明公开了一种生活污水的净化装置，包括罐体，所述罐体一侧的外壁固定安装有横板，所述横板上固定连接有电机，所述罐体内壁的两侧固定安装有第一内筒，所述电机的转轴依次贯穿罐体和第一内筒并延伸至第一内筒内，且第一内筒内电机的转轴的一端固定连接有主动齿轮，所述主动齿轮的一侧与第一从动齿轮的一侧啮合，所述第一从动齿轮的轴心处固定连接有第一搅拌轴。本发明通过设置电机、主动齿轮、第一从动齿轮、第二从动齿轮、第一叶轮和第二叶轮，使污水里的杂质被充分沥出通过设置硫化管、清洁管、阳离子交换层和消毒层，使污水被彻底净化，达到了提高污水使用率的效果，节约了资源和生活成本。
权利要求书

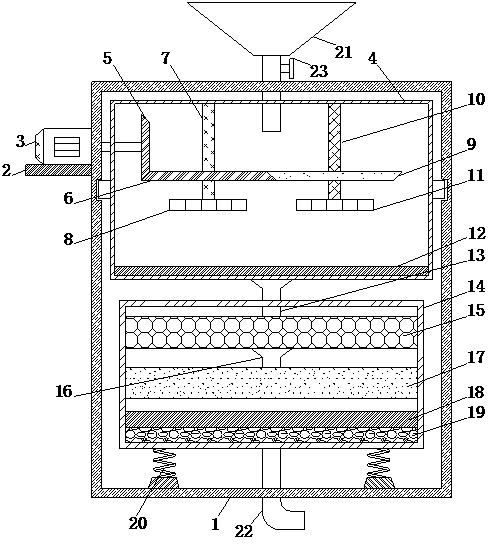

1.一种生活污水的净化装置，包括罐体(1)，其特征在于：所述罐体(1)一侧的外壁固定安装有横板(2)，所述横板(2)上固定连接有电机(3)，所述罐体(1)内壁的两侧固定安装有第一内筒(4)，所述电机(3)的转轴依次贯穿罐体(1)和第一内筒(4)并延伸至第一内筒(4)内，且第一内筒(4)内电机(3)的转轴的一端固定连接有主动齿轮(5)，所述主动齿轮(5)的一侧与第一从动齿轮(6)的一侧啮合，所述第一从动齿轮(6)的轴心处固定连接有第一搅拌轴(7)，所述第一搅拌轴(7)的一端活动连接在第一内筒(4)上，所述第一搅拌轴(7)的另一端固定连接有第一叶轮(8)，所述第一从动齿轮(6)远离主动齿轮(5)的一侧与第二从动齿轮(9)的一侧啮合，所述第二从动齿轮(9)的轴心处固定连接有第二搅拌轴(10)，所述第二搅拌轴(10)的一端固定连接在第一内筒(4)上，所述第二搅拌轴(10)的另一端固定连接有第二叶轮(11)，所述第一内筒(4)内壁的底部固定安装有过滤网(12)，所述第一内筒(4)的底部固定连接有第一连管(13)，所述第一连管(13)的一端贯穿第二内筒(14)并延伸至第二内筒(14)内，所述第二内筒(14)的内壁从上至下分别固定安装有硫化管(15)、清洁管(17)、阳离子交换层(18)和消毒层(19)，所述硫化管(15)的底部通过第二连管(16)与清洁管(17)的顶部固定连接，所述第二内筒(14)的底部固定连接有减震座(20)，所述罐体(1)的顶部与底部分别设置有进水斗(21)和出水斗(22)，所述进水斗(21)的一端贯穿罐体(1)并插接在第一内筒(4)内，所述出水斗(22)的一端贯穿罐体(1)并插接在第二内筒(14)内。
2.根据权利要求1所述的一种生活污水的净化装置，其特征在于：所述减震座(20)包括弹簧(201)，所述弹簧(201)的底部固定连接在弹簧座(202)上，所述减震座(20)的底部固定连接在罐体(1)内壁的底部。
3.根据权利要求1所述的一种生活污水的净化装置，其特征在于：所述第一内筒(4)的顶部内壁固定安装有两个轴承(24)，且两个轴承(24)的内圈上分别固定连接在第一搅拌轴(7)和第二搅拌轴(10)上。
4.根据权利要求1所述的一种生活污水的净化装置，其特征在于：所述进水斗(21)上设置有控制阀(23)。
5.根据权利要求1所述的一种生活污水的净化装置，其特征在于：所述清洁管(17)的底部开设有漏水孔(25)。
说明书
一种生活污水的净化装置
技术领域
本发明涉及净化设备技术领域，具体为一种生活污水的净化装置。
背景技术
水资源是我们的生命之源，随着自然环境的破坏，我们人类能够使用的水资源越来越少，节约用水是我们每个人都应当承担的义务，日常生活中，我们用过的水一般都是直接排进下水道，而并没有将它收集起来进行重复利用，大大降低了水资源的利用率，这样既浪费了资源又加大了生活成本。
发明内容
本发明的目的在于提供一种生活污水的净化装置，具备使生活污水净化从而重复利用的优点，解决了水资源利用率低的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水的净化装置，包括罐体，所述罐体一侧的外壁固定安装有横板，所述横板上固定连接有电机，所述罐体内壁的两侧固定安装有第一内筒，所述电机的转轴依次贯穿罐体和第一内筒并延伸至第一内筒内，且第一内筒内电机的转轴的一端固定连接有主动齿轮，所述主动齿轮的一侧与第一从动齿轮的一侧啮合，所述第一从动齿轮的轴心处固定连接有第一搅拌轴，所述第一搅拌轴的一端活动连接在第一内筒上，所述第一搅拌轴的另一端固定连接有第一叶轮，所述第一从动齿轮远离主动齿轮的一侧与第二从动齿轮的一侧啮合，所述第二从动齿轮的轴心处固定连接有第二搅拌轴，所述第二搅拌轴的一端固定连接在第一内筒上，所述第二搅拌轴的另一端固定连接有第二叶轮，所述第一内筒内壁的底部固定安装有过滤网，所述第一内筒的底部固定连接有第一连管，所述第一连管的一端贯穿第二内筒并延伸至第二内筒内，所述第二内筒的内壁从上至下分别固定安装有硫化管、清洁管、阳离子交换层和消毒层，所述硫化管的底部通过第二连管与清洁管的顶部固定连接，所述第二内筒的底部固定连接有减震座，所述罐体的顶部与底部分别设置有进水斗和出水斗，所述进水斗的一端贯穿罐体并插接在第一内筒内，所述出水斗的一端贯穿罐体并插接在第二内筒内。
优选的，所述减震座包括弹簧，所述弹簧的底部固定连接在弹簧座上，所述减震座的底部固定连接在罐体内壁的底部。
优选的，所述第一内筒的顶部内壁固定安装有两个轴承，且两个轴承的内圈上分别固定连接在第一搅拌轴和第二搅拌轴上。
优选的，所述进水斗上设置有控制阀。
优选的，所述清洁管的底部开设有漏水孔。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置电机、主动齿轮、第一从动齿轮、第二从动齿轮、第一叶轮和第二叶轮，使污水里的杂质被充分沥出，并通过过滤网清理掉，通过设置硫化管、清洁管、阳离子交换层和消毒层，使污水中的可溶性杂质及金属离子等杂质被清理掉并消毒，从而使污水被彻底净化，达到了提高污水使用率的效果，节约了资源和生活成本。
2、本实验新型通过设置控制阀，可以对污水的流速进行控制，便于整个净化进程的掌控，达到了便于掌控净化进程的效果。
