申请日2015.05.28
公开(公告)日2015.11.18
IPC分类号C02F9/08; B01D53/04
摘要
本实用新型公开了一种化学实验室用废气废水处理装置，包括装置主体、吸附装置和沉淀池，装置主体上方左侧设有抽风机，抽风机右侧连接吸附装置，吸附装置上侧设有排风机，装置主体上方右侧设有过滤池，过滤池上侧上侧设有入水漏斗，入水漏斗顶端设有盖板，盖板上侧设有把手，过滤池底端设有过滤网，过滤网滑动连接过滤池，过滤网右侧外壁上设有抽拉把手，本实用新型化学实验室用废气废水处理装置，能够对化学实验过程中产生的废气和废水进行有效的处理，避免了废气和废水对实验室造成的污染，保护了实验室内部的环境，并且整个处理装置体积小，占地面积小，成本不高，适合在实验室中使用。
权利要求书
1.一种化学实验室用废气废水处理装置，包括装置主体、抽风机、吸附装置、排风 机、过滤池、入水漏斗、盖板、把手、过滤网、抽拉把手、沉淀池、混凝剂盒、清污口、 连接水管、消毒室、等离子发生器、出水管和底座，其特征在于，所述装置主体上方左侧 设有抽风机，抽风机右侧连接吸附装置，吸附装置上侧设有排风机，所述装置主体上方右 侧设有过滤池，过滤池上侧上侧设有入水漏斗，入水漏斗顶端设有盖板，所述盖板左端通 过转轴与入水漏斗连接，盖板上侧设有把手，过滤池底端设有过滤网，过滤网滑动连接过 滤池，过滤网右侧外壁上设有抽拉把手，所述过滤池下侧连接沉淀池，沉淀池上侧右端设 有混凝剂盒，沉淀池下侧右端设有清污口，所述沉淀池左侧设有消毒池，消毒池和沉淀池 之间通过连接水管连接，消毒池内部设有等离子发生器，消毒池下侧左端设有出水管，装 置主体底端设有底座。
2.根据权利要求1所述的化学实验室用废气废水处理装置，其特征在于，所述吸附 装置内部填充有活性炭颗粒。
3.根据权利要求1所述的化学实验室用废气废水处理装置，其特征在于，所述混凝 剂盒上设有电磁阀。
4.根据权利要求1所述的化学实验室用废气废水处理装置，其特征在于，所述混凝 剂盒中装有聚合氯化铝混凝剂。
5.根据权利要求1所述的化学实验室用废气废水处理装置，其特征在于，所述连接 水管上设有水泵。
6.根据权利要求1所述的化学实验室用废气废水处理装置，其特征在于，所述出水 管上设有阀门。
说明书
一种化学实验室用废气废水处理装置
技术领域
本实用新型涉及一种化学实验室设备，具体是一种化学实验室用废气废水处理装置。
背景技术
化学实验室的实验过程中，经常会产生大量的废气和废水，废气中含有有毒气体，学 生在实验室内吸入这些有毒气体会对身体造成影响，废水不加以处理直接排放会对环境造 成污染，一般的处理装置都不是同时包含废气处理和废水处理两个功能于一体，且占地面 积大，体积大，成本高，不适合在实验室中使用。
实用新型内容
本实用新型的目的在于提供一种化学实验室用废气废水处理装置，以解决上述背景技 术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

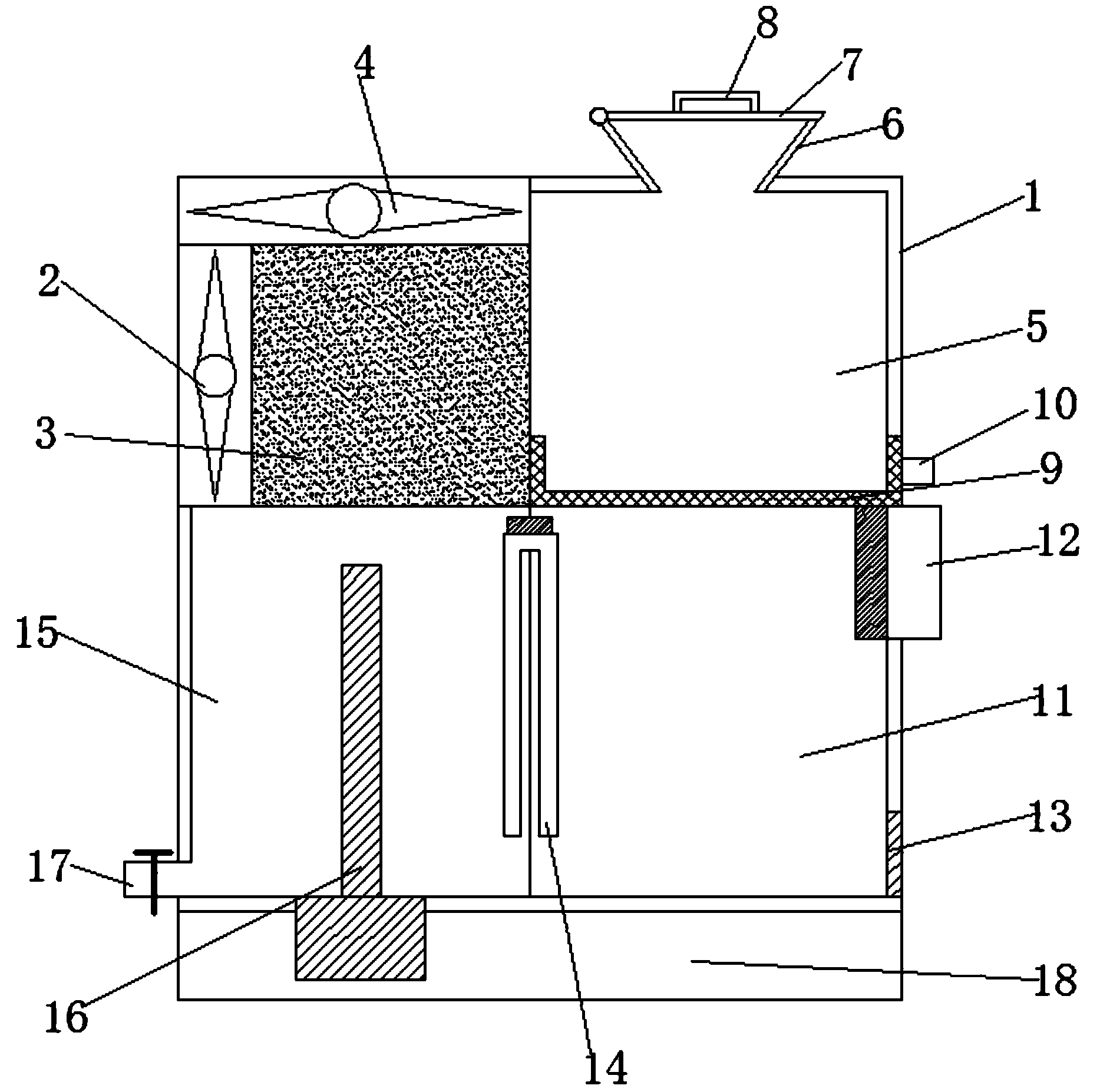

一种化学实验室用废气废水处理装置，包括装置主体、抽风机、吸附装置、排风机、 过滤池、入水漏斗、盖板、把手、过滤网、抽拉把手、沉淀池、混凝剂盒、清污口、连接 水管、消毒室、等离子发生器、出水管和底座，所述装置主体上方左侧设有抽风机，抽风 机右侧连接吸附装置，吸附装置上侧设有排风机，所述装置主体上方右侧设有过滤池，过 滤池上侧上侧设有入水漏斗，入水漏斗顶端设有盖板，所述盖板左端通过转轴与入水漏斗 连接，盖板上侧设有把手，过滤池底端设有过滤网，过滤网滑动连接过滤池，过滤网右侧 外壁上设有抽拉把手，所述过滤池下侧连接沉淀池，沉淀池上侧右端设有混凝剂盒，沉淀 池下侧右端设有清污口，所述沉淀池左侧设有消毒池，消毒池和沉淀池之间通过连接水管 连接，消毒池内部设有等离子发生器，消毒池下侧左端设有出水管，装置主体底端设有底 座。
作为本实用新型进一步的方案：所述吸附装置内部填充有活性炭颗粒。
作为本实用新型进一步的方案：所述混凝剂盒上设有电磁阀。
作为本实用新型进一步的方案：所述混凝剂盒中装有聚合氯化铝混凝剂。
作为本实用新型进一步的方案：所述连接水管上设有水泵。
作为本实用新型再进一步的方案：所述出水管上设有阀门。
与现有技术相比，本实用新型的有益效果是：吸附装置中的活性炭颗粒对空气中的废 气进行吸附，达到净化空气的效果，经过净化后的空气经过排风机排出，对实验室内部的 空气进行有效的净化，改善了实验室内部的环境，避免了学生吸入废气对身体造成的危害; 过滤网对废水中的大颗粒物质进行过滤，过滤结束之后，可通过抽拉把手抽出过滤网清理 过滤网上的垃圾，使用方便，方便下次使用;经过过滤的废水进入沉淀池中，混凝剂盒由 电磁阀控制往废水中添加聚合氯化铝混凝剂，促进废水的沉淀，沉淀效果好，提高了装置 的工作效率，沉淀结束之后，通过清污口对沉淀池内部的沉淀物进行收集处理;经过沉淀 的废水由连接水管进入消毒池中，等离子发生器工作对废水进行等离子消毒，消毒效果好， 保证了废水的无毒无菌，经过消毒后的废水由出水管排出，整个处理装置体积小，占地面 积小，成本不高，适合在实验室中使用。
