申请日2016.07.25
公开(公告)日2017.02.22
IPC分类号C02F9/08; B01D53/78; B01D53/62
摘要
本实用新型公开了一种胶印油墨污水处理系统，包括底座，其特征在于：所述底座上表面设有蓄水池，所述底座上表面设有支柱，所述支柱上端连接有支撑板，所述支撑板表面设有控制器、第一污水净化池、第二污水净化池和二氧化碳吸收池，所述第一污水净化池上表面设有进水口，所述第一污水净化池内部设有过滤网，所述第一污水净化池底端放置有第二抽水泵，所述第二抽水泵连接有水管，该胶印油墨污水处理系统，采用光催化系统，能够更加的节能高效，能够把污染物降解的更加彻底，采用块体光催化剂，材料来源广，制备简单，且便于回收，设有二氧化碳吸收池，能够有效的吸收二氧化碳，防止二氧化碳气体大量排出，造成温室效应。
权利要求书

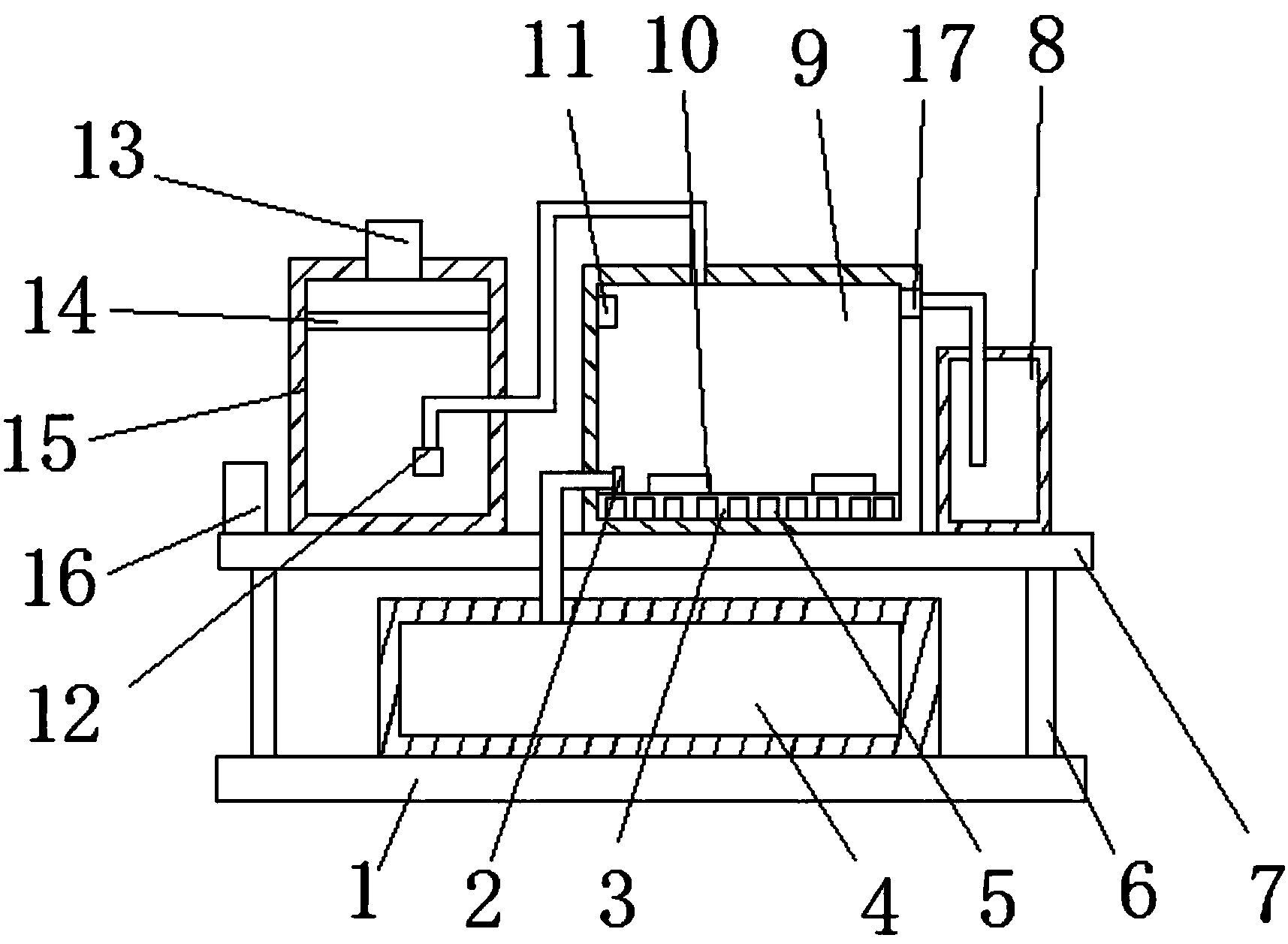

1.一种胶印油墨污水处理系统，包括底座(1)，其特征在于：所述底座(1)上表面设有蓄水池(4)，所述底座(1)上表面设有支柱(6)，所述支柱(6)上端连接有支撑板(7)，所述支撑板(7)表面设有控制器(16)、第一污水净化池(15)、第二污水净化池(9)和二氧化碳吸收池(8)，所述第一污水净化池(15)上表面设有进水口(13)，所述第一污水净化池(15)内部设有过滤网(14)，所述第一污水净化池(15)底端放置有第二抽水泵(12)，所述第二抽水泵(12)连接有水管，且所述水管贯穿第一污水净化池(15)的侧面和第二污水净化池(9)的上表面连接，所述第二污水净化池(9)底端设有LED灯(5)，且所述LED灯(5)外部设有防水灯罩(3)，所述第二污水净化池(9)内部设有块体光催化剂(10)，所述第二污水净化池(9)内部左侧面设有水位传感器(11)，所述第二污水净化池(9)内部底端放置有第一抽水泵(2)，所述第一抽水泵(2)连接有水管，所述水管贯穿第二污水净化池(9)、支撑板(7)和蓄水池(4)并延伸至蓄水池(4)内部，所述第二污水净化池(9)右侧面上端设有出气口(17)，所述出气口(17)连接有导气管，所述导气管贯穿二氧化碳吸收池(8)上表面并延伸至二氧化碳吸收池(8)的底部，所述第一抽水泵(2)、LED灯(5)、水位传感器(11)和第二抽水泵(12)分别与控制器(16)电连接。
2.根据权利要求1所述的一种胶印油墨污水处理系统，其特征在于：所述二氧化碳吸收池(8)内部设有二氧化碳反应液，且二氧化碳反应液为氢氧化钙溶液。
3.根据权利要求1所述的一种胶印油墨污水处理系统，其特征在于：所述LED灯(5)的个数不少于五个且均匀分布在第二净化池(9)的底端，所述LED灯(5)为紫外线灯。
4.根据权利要求1所述的一种胶印油墨污水处理系统，其特征在于：所述出气口(17)高于第二污水净化池(9)内液面高度，且出气口(17)底端罩有清洁棉。
说明书
一种胶印油墨污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种胶印油墨污水处理系统。
背景技术
胶印油墨所用的颜料滤饼都会含水，因此，在颜料滤饼处理阶段会把其中的水分置换出来，这些水就会含有一些水溶性有机物和无机化学物质以及其他杂质，这些废水是需要经过处理后才能排放的，现有的污水处理系统大多是采用中和的方法，这样容易造成二次污染，处理效率低，资源浪费比较多为此，我们提出一种胶印油墨污水处理系统。
实用新型内容
本实用新型的目的在于提供一种胶印油墨污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种胶印油墨污水处理系统，包括底座，所述底座上表面设有蓄水池，所述底座上表面设有支柱，所述支柱上端连接有支撑板，所述支撑板表面设有控制器、第一污水净化池、第二污水净化池和二氧化碳吸收池，所述第一污水净化池上表面设有进水口，所述第一污水净化池内部设有过滤网，所述第一污水净化池底端放置有第二抽水泵，所述第二抽水泵连接有水管，且所述水管贯穿第一污水净化池的侧面和第二污水净化池的上表面连接，所述第二污水净化池底端设有LED灯，且所述LED灯 外部设有防水灯罩，所述第二污水净化池内部设有块体光催化剂，所述第二污水净化池内部左侧面设有水位传感器，所述第二污水净化池内部底端放置有第一抽水泵，所述第一抽水泵连接有水管，所述水管贯穿第二污水净化池、支撑板和蓄水池并延伸至蓄水池内部，所述第二污水净化池右侧面上端设有出气口，所述出气口连接有导气管，所述导气管贯穿二氧化碳吸收池上表面并延伸至二氧化碳吸收池的底部，所述第一抽水泵、LED灯、水位传感器和第二抽水泵分别与控制器电连接。
优选的，所述二氧化碳吸收池内部设有二氧化碳反应液，且二氧化碳反应液为氢氧化钙溶液。
优选的，所述LED灯的个数不少于五个且均匀分布在第二净化池的底端，所述LED灯为紫外线灯。
优选的，所述出气口高于第二污水净化池内液面高度，且出气口底端罩有清洁棉。
与现有技术相比，本实用新型的有益效果是：该胶印油墨污水处理系统，采用光催化系统，能够更加的节能高效，能够把污染物降解的更加彻底，采用块体光催化剂，材料来源广，制备简单，且便于回收，设有二氧化碳吸收池，能够有效的吸收二氧化碳，防止二氧化碳气体大量排出，避免造成温室效应。
