申请日2015.05.22
公开(公告)日2015.09.09
IPC分类号B01D35/16; B01D35/02
摘要
一种新型水产品加工废水处理装置，属于水产品加工器械技术领域，包括过滤箱体、主动轮、注水口、传动带、收集箱、清理轮、清理口、出水口，其特征在于：所述过滤箱体有顶端表明固定连接有收集箱，所述过滤箱体和所述收集箱内部上方各固定连接有主动轮，两个所述主动轮侧表面之间固定插装有传动带，所述过滤箱体上顶端表面左侧边缘处设有注水口，所述过滤箱体下顶端表明右侧边缘处设有出水口，所述收集箱内部左侧边缘中间处固定连接有清理轮，所述收集箱有顶端表明下方边缘处设有清理口，在排出废水时可以将废水中的大量鱼鳞和废物过滤出来，防止鱼鳞和废物将下水道堵塞。
权利要求书
1.一种新型水产品加工废水处理装置，包括过滤箱体(1)、主动轮(2)、注水口(3)、传动带(4)、收集箱(5)、清理轮(6)、清理口(7)、出水口(8)，其特征在于：所述过滤箱体(1)有顶端表明固定连接有收集箱(5)，所述过滤箱体(1)和所述收集箱(5)内部上方各固定连接有主动轮(2)，两个所述主动轮(2)侧表面之间固定插装有传动带(4)，所述过滤箱体(1)上顶端表面左侧边缘处设有注水口(3)，所述过滤箱体(1)下顶端表明右侧边缘处设有出水口(8)，所述收集箱(5)内部左侧边缘中间处固定连接有清理轮(6)，所述收集箱(5)有顶端表明下方边缘处设有清理口(7)。
2.根据权利要求1所述一种新型水产品加工废水处理装置，其特征在于：所述过滤箱体(1)内部右侧表面上方与所述收集箱(5)内部左侧表面上方设有通孔，并所述通孔位置相互对应。
3.根据权利要求1所述一种新型水产品加工废水处理装置，其特征在于：所述主动轮(2)和所述清理轮(6)后顶端表明固定插装有转轴，并所述转轴穿透所述过滤箱体(1)和所述收集箱(5)前顶端表面与电机固定连接，并所述清理轮(6)转向与所述主动轮(2)转向相反。
4.根据权利要求1所述一种新型水产品加工废水处理装置，其特征在于：所述清理轮(6)侧表明平均分布固定连接有若干个胶片，并所述胶片与所属传动带(4)相接触。
5.根据权利要求1所述一种新型水产品加工废水处理装置，其特征在于：所述传动带(4)表面程过滤网形状，并所述传动带(4)宽度与所述过滤箱体(1)内部宽度相同。
说明书
一种新型水产品加工废水处理装置
技术领域
本实用新型属于水产品加工器械技术领域，具体涉及一种新型水产品加工废水处理装置。
背景技术
在长期的工作实践中，在水产品加工过程中会产生大量废水，在废水中会参杂着大量鱼鳞和废物，在排出废水时很容易使下水道堵塞，使工作人员工作进程缓慢和污染环境，不方便工作人员工作和降低工作效率。
发明内容
本实用新型的目的是：为了解决在水产品加工过程中排出大量参杂大量鱼鳞和废物的废水时，在排出废水时可以将废水中的大量鱼鳞和废物过滤出来，防止鱼鳞和废物将下水道堵塞，方便工作人员使用和提高工作效率，其技术方案如下：

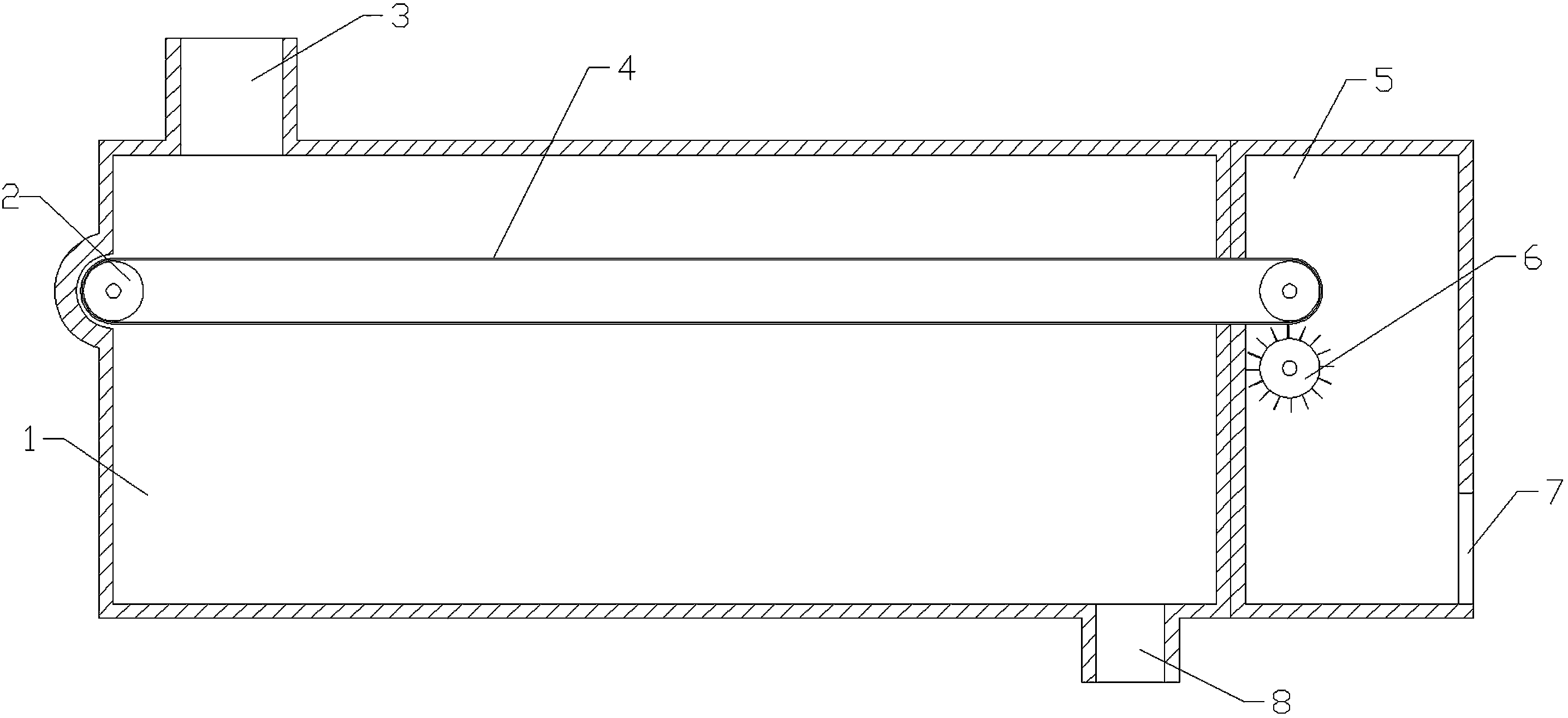

一种新型水产品加工废水处理装置，它包括过滤箱体1、主动轮2、注水口3、传动带4、收集箱5、清理轮6、清理口7、出水口8，其特征在于：所述过滤箱体1有顶端表明固定连接有收集箱5，所述过滤箱体1和所述收集箱5内部上方各固定连接有主动轮2，两个所述主动轮2侧表面之间固定插装有传动带4，所述过滤箱体1上顶端表面左侧边缘处设有注水口3，所述过滤箱体1下顶端表明右侧边缘处设有出水口8，所述收集箱5内部左侧边缘中间处固定连接有清理轮6，所述收集箱5有顶端表明下方边缘处设有清理口7，所述过滤箱体1内部右侧表面上方与所述收集箱5内部左侧表面上方设有通孔，并所述通孔位置相互对应，所述主动轮2和所述清理轮6后顶端表明固定插装有转轴，并所述转轴穿透所述过滤箱体1和所述收集箱5前顶端表面与电机固定连接，并所述清理轮6转向与所述主动轮2转向相反，所述清理轮6侧表明平均分布固定连接有若干个胶片，并所述胶片与所属传动带4相接触，所述传动带4表面程过滤网形状，并所述传动带4宽度与所述过滤箱体1内部宽度相同。
本实用新型的有益效果为：为了解决在水产品加工过程中排出大量参杂大量鱼鳞和废物的废水时，在排出废水时可以将废水中的大量鱼鳞和废物过滤出来，防止鱼鳞和废物将下水道堵塞，方便工作人员使用和提高工作效率。
