申请日2016.07.25
公开(公告)日2017.02.22
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型提供了一种灯盏花素生产过程中的污水无害化处理系统，其特征在于：桶体顶部上表面中心位置竖直设置有驱动电机，驱动电机下部设置有转轴，转轴中部设置有分料框，分料框上设置有若干微孔，转轴底部设置有桨叶，桶体上部设置有集料器，集料器底部设置有若干混合管，混合管内部设置有若干挡液块，混合管外表面设置有套管，套管上部连接送水管，套管下部连接出水管，桶体底部设置有污泥管，污泥管上设置有污泥泵，污泥管连接板框式压滤机，该系统结构合理，操作简单，通过将反应过程中的酸溶液和减溶液进行中合，能有效的缓解生产所带来的环境问题。
权利要求书

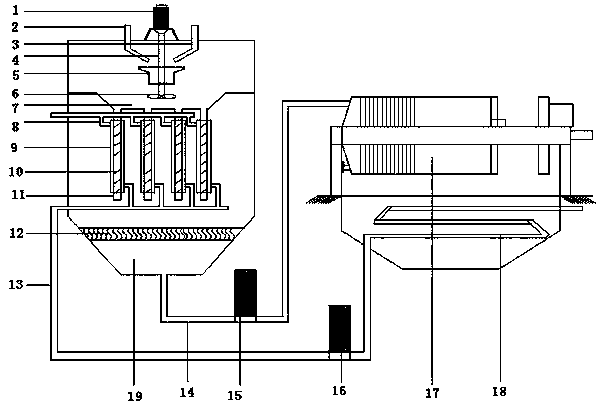

1.一种灯盏花素生产过程中的污水无害化处理系统，包括桶体(19)，驱动电机(1)，酸液进料口(2)，碱液进料口(3)，集料器(7)，混合管(11)，套管(9)，板框式压滤机(17)，污泥管(14)，污泥泵(15)，其特征在于：桶体(19)为封闭的中空圆柱体结构，桶体(19)顶部上表面左侧设置有酸液进料口(2)，桶体(19)顶部上表面右侧设置有碱液进料口(3)，桶体(19)顶部上表面中心位置竖直设置有驱动电机(1)，驱动电机(1)下部设置有转轴(4)，转轴(4)中部设置有分料框(5)，分料框(5)上设置有若干微孔，转轴(4)底部设置有桨叶(6)，桶体(19)上部设置有集料器(7)，集料器(7)底部设置有若干混合管(11)，混合管(11)内部设置有若干挡液块(10)，混合管(11)外表面设置有套管(9)，套管(9)上部连接送水管(8)，套管(9)下部连接出水管(13)，桶体(19)底部设置有污泥管(14)，污泥管(14)上设置有污泥泵(15)，污泥管(14)连接板框式压滤机(17)。
2.根据权利要求1所述一种灯盏花素生产过程中的污水无害化处理系统，其特征在于：所述桶体(19)下部设置有若干波纹板(12)。
3.根据权利要求2所述一种灯盏花素生产过程中的污水无害化处理系统，其特征在于：所述出水管(13)上设置有热水泵(16)，板框式压滤机(17)下部设置有换热器(18)，出水管(13)与换热器(18)相连接。
说明书
一种灯盏花素生产过程中的污水无害化处理系统
技术领域
本实用新型涉及化学、冶金类，中和法、PH的调节处理废水、污水或污泥的装置，尤指一种灯盏花素生产过程中的污水无害化处理系统。
背景技术
灯盏花素为中药提取制剂，其剂型有片剂、注射剂、滴丸剂等，具有扩张脑血管，抗血凝的作用，临床上用于治疗脑供血不足、脑出血所致后遗症、高粘脂血症、脑血栓、冠心病、心绞痛等疾病，灯盏花素具有扩张脑血管的作用，能降低脑血管阻力，增加脑血流量，改善微循环，并有对抗血小板聚集作用，故可用于治疗缺血性脑血管疾病，如脑血栓形成，脑栓塞、脑溢血等所致后遗症瘫痪病人，具有较好疗效，对病程在6个月以内的疗效比6个月以上者好。
在灯盏花素的提取过程中，往往会用到大量的酸作为沉降剂，同时也会用到碱作为溶解剂，在提取过程中所产生的污水需要进行无害化处理，利用生产过程中使用的溶剂就可以进行污水的无害化处理，但是酸碱中和反应本身就是一个大量放热的过程，为使反应平稳、彻底的进行，大多需要将溶液进行稀释才能反应。
发明内容
针对上述问题本实用新型提供了一种灯盏花素生产过程中的污水无害化处理系统，该系统结构合理，操作简单，通过将反应过程中的酸溶液和减溶液进行中合，能有效的缓解生产所带来的环境问题。
为解决上述问题，本实用新型提供了一种灯盏花素生产过程中的污水无害化处理系统，包括桶体，驱动电机，酸液进料口，碱液进料口，集料器，混合管，套管，板框式压滤机，污泥管，污泥泵，其特征在于：桶体为封闭的中空圆柱体结构，桶体顶部上表面左侧设置有酸液进料口，桶体顶部上表面右侧设置有碱液进料口，桶体顶部上表面中心位置竖直设置有驱动电机，驱动电机下部设置有转轴，转轴中部设置有分料框，分料框上设置有若干微孔，转轴底部设置有桨叶，桶体上部设置有集料器，集料器底部设置有若干混合管，混合管内部设置有若干挡液块，混合管外表面设置有套管，套管上部连接送水管，套管下部连接出水管，桶体底部设置有污泥管，污泥管上设置有污泥泵，污泥管连接板框式压滤机。
作为本实用新型的进一步改进，所述桶体下部设置有若干波纹板。
作为本实用新型的进一步改进，所述出水管上设置有热水泵，板框式压滤机下部设置有换热器，出水管与换热器相连接。
工作原理：
本实用新型通过合理的结构设计，改进了现有技术的缺点，通过在转轴上设置分料框能有效的将酸液和碱液进行分料混合，而且在集料器下部设置有若干带有套管的混合管，通过分料框的液体在混合管内充分混合反应，反应液体少，反应生热低，反应所产生的热量通过套管内的冷水进行吸收处理，同时套管的出水管连接板框式压滤机下部的换热器，能有效的将板框式压滤机内部的物料进行有效的干燥处理，同时桶体下部设置的波纹板能有效的起到隔离作用，将污水中的杂质进行有效的沉淀。
本实用新型与现有技术相比具有以下有益效果：
1、本实用新型通过合理的结构设计，改进了现有技术的缺点，通过在转轴上设置分料框能有效的将酸液和碱液进行分料混合，而且在集料器下部设置有若干带有套管的混合管，通过分料框的液体在混合管内充分混合反应，反应液体少，反应生热低，反应所产生的热量通过套管内的冷水进行吸收处理;
2、同时套管的出水管连接板框式压滤机下部的换热器，能有效的将板框式压滤机内部的物料进行有效的干燥处理，同时桶体下部设置的波纹板能有效的起到隔离作用，将污水中的杂质进行有效的沉淀。
