申请日2016.07.25
公开(公告)日2017.03.08
IPC分类号C02F3/02; C02F3/12; B01D46/54; B01D46/00
摘要
本实用新型公开了一种用于污水处理的高效率曝气头，包括曝气头壳体、曝气头膜片、聚砜多孔膜层、布气板和恒温加热管，所述布气板设于曝气头壳体的一端，所述聚砜多孔膜层附着于所述曝气头膜片的内侧，所述布气板附着于聚砜多孔膜层外侧，所述恒温加热管的外壁为导热材质制成，夹层中为金属铜制作而成的加热装置，同时装置内设置有一个双金属片作为开关，因为双金属片的两面所用材质不同，在温度变化时膨胀系数不同，从而使加热装置接通电源后金属片可以根据温度变化摆动，这样就可以在达到所设定的温度时电源自动断开。本实用新型提供的曝气头具有使用寿命长，工作效率高的特点。
权利要求书

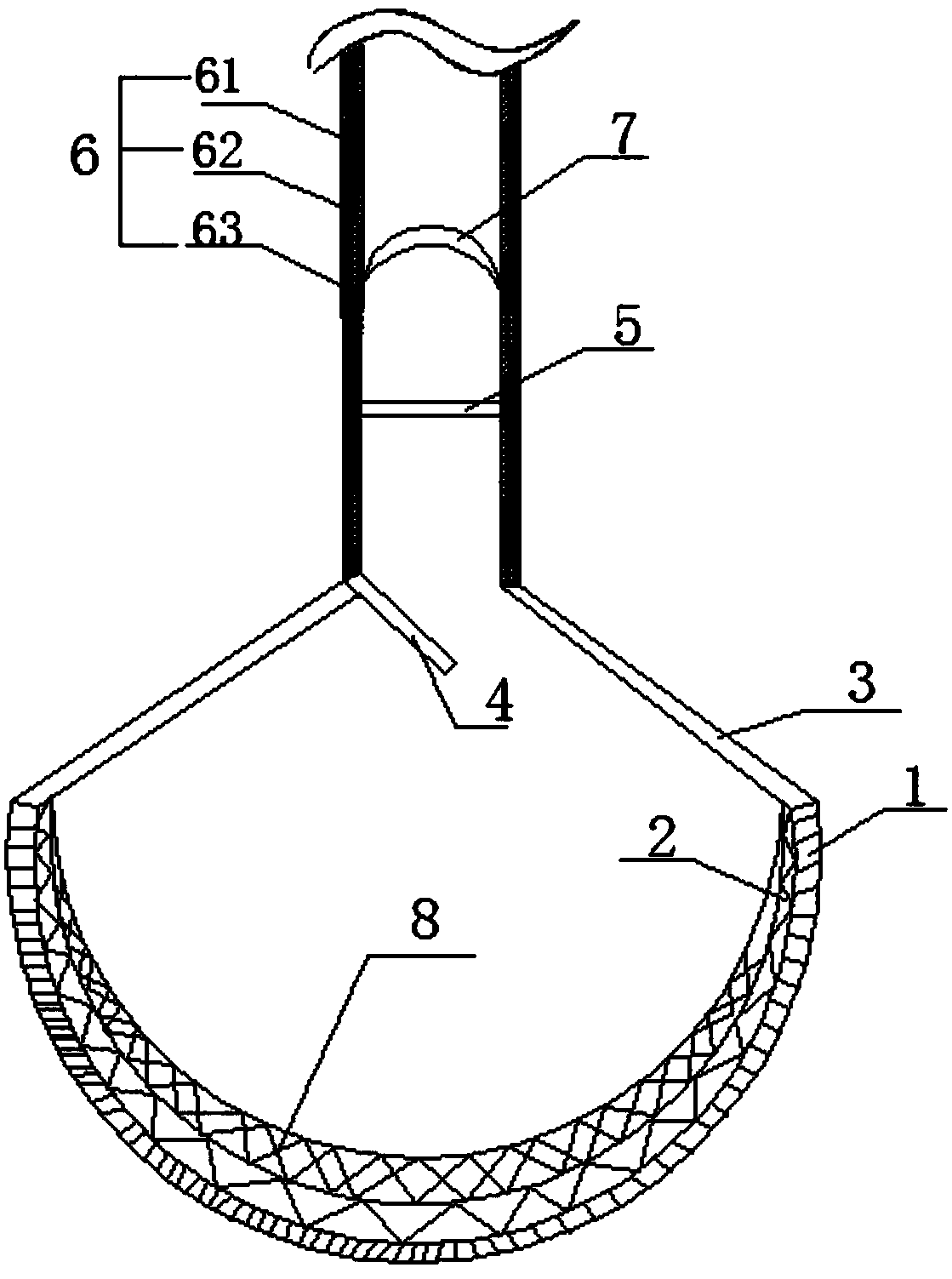

1.一种用于污水处理的高效率曝气头，包括曝气头壳体(3)、曝气头膜片(1)、聚砜多孔膜层(2)、布气板(8)和恒温加热管(6)，其特征在于:所述布气板(8)设于曝气头壳体(3)的一端，所述布气板(8)与所述曝气头壳体(3)之间形成气腔，所述聚砜多孔膜层(2)附着于所述曝气头膜片(1)的内侧，所述布气板(8)附着于聚砜多孔膜层(2)外侧，所述恒温加热管(6)的内部设有导热壁(61)，且导热壁(61)上设有加热装置(62)，且导热壁(61)的外侧设有隔热壁(63)。
2.根据权利要求1所述的一种用于污水处理的高效率曝气头，其特征在于：所述恒温加热管(6)的外壁为导热金属制成，夹层中为金属铜制作而成的加热装置，同时加热装置内设置有一个双金属片作为开关。
3.根据权利要求1所述的一种用于污水处理的高效率曝气头，其特征在于：所述恒温加热管(6)内设置有格栅网(5)和凹形过滤膜(7)。
4.根据权利要求3所述的一种用于污水处理的高效率曝气头，其特征在于：所述凹形过滤膜(7)为偏氟乙烯过滤膜，所述曝气头壳体(3)采用ABS树脂，所述布气板为三元乙丙胶布气板，所述布气板设有多个曝气孔。
5.根据权利要求1所述的一种用于污水处理的高效率曝气头，其特征在于：所述恒温加热管(6)和曝气头壳体(3)之间设有单向阀(4)。
说明书
一种用于污水处理的高效率曝气头
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于污水处理的高效率曝气头。
背景技术
曝气头是曝气器的头端部件，与供气管道组合构成完整的曝气器。曝气头安装在污水池里，压缩空气经供气管道通过曝气孔的微孔分割成微小气泡分布在水中，达到溶解氧的目的，现有的曝气管存在以下一些缺点：一、天气寒冷时，污水处理效率下降，二、易堵塞，堵塞后导致生化池供氧不足，生物细菌死亡。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的高效率曝气头，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的高效率曝气头，包括曝气头壳体、曝气头膜片、聚砜多孔膜层、布气板和恒温加热管，其特征在于:所述布气板设于曝气头壳体的一端，所述布气板与所述曝气头壳体之间形成气腔，所述聚砜多孔膜层附着于所述曝气头膜片的内侧，所述布气板附着于聚砜多孔膜层外侧，所述恒温加热管的内部设有导热壁，且导热壁上设有加热装置，且导热壁的外侧设有隔热壁。
优选的，所述恒温加热管的外壁为导热金属制成，夹层中为金属铜制作而成的加热装置，同时装置内设置有一个双金属片作为开关。
优选的，所述恒温加热管内设置有格栅网和凹形过滤膜。
优选的，所述凹形过滤膜为偏氟乙烯过滤膜，所述曝气头壳体采用ABS树 脂，所述布气板为三元乙丙胶布气板，所述布气板设有多个曝气孔。
优选的，所述恒温加热管和曝气头壳体之间设有单向阀。
与现有技术相比，本实用新型的有益效果是：本实用新型所述的恒温加热管，可以在天气寒冷的时候，对冷空气进行加热，保证污泥正常的生化反应，并且设置的双金属片作为开关可以有效控制加热空气的温度，这样可以有效提高污泥的生化反应速率，提高污水处理的效率，恒温加热管内设有格栅网和凹形过滤膜可以过滤吸进来的气体，防止布气板内部堵塞，曝气头膜片采用玻纤覆膜滤料制成的曝气膜片，低阻力膜片轻松打开，曝气服务面积大、污泥光滑脱落、曝气膜片有充足的延展量;机械化装配周边密封性能好、整体强度坚固使用寿命长。
