申请日2015.05.15
公开(公告)日2015.09.23
IPC分类号G08C17/02; G01F23/00
摘要
本实用新型提供了一种智能污水信息采集标签，所述标签包括微控制器、无线数据传输设备、电池电压采集设备和水位传感设备，电池电压采集设备连接到微控制器的端口上;所述微控制器包括单片机和单片机外围的匹配电路，用于采集水位传感设备和电池电压采集设备的数据，将数据通过无线数据传输设备传输到服务器上，并接收服务器传送回来的确认信息;所述的无线数据传输设备连接到微控制器的端口上，用于和服务器进行数据通讯。本实用新型能够实现低功耗和远距离读写功能，形成具有远距离识别功能的智能污水信息采集标签，能够快速检测污水排放数据，并能将污水排放数据通过无线网络实时传输到服务器上。
权利要求书
1.智能污水信息采集标签，其特征在于：所述标签包括微控制器、无线数据传输设备、电池电压采集设备和水位传感设备，电池电压采集设备连接到微控制器的端口上;所述微控制器包括单片机和单片机外围的匹配电路，用于采集水位传感设备和电池电压采集设备的数据，将数据通过无线数据传输设备传输到服务器上，并接收服务器传送回来的确认信息;所述的无线数据传输设备连接到微控制器的端口上，用于和服务器进行数据通讯。
2.如权利要求1所述的智能污水信息采集标签，其特征在于单片机通过模数转换电路采集水位传感设备和电池电压采集设备的数据，单片机将采集好的数据通过无线数据传输设备传送到服务器，如果收到服务器回复，则表示本次数据采集成功，否则将在本地保存本次采集到的水位数据和电池电压数据。
3.如权利要求1所述的智能污水信息采集标签，其特征在于电池电压采集设备中的电池电压采集电路通过电阻进行分压，将分压输出端连接到微控制器端口上。
4.如权利要求1所述的智能污水信息采集标签，其特征在于水位传感设备中的水位采集电路通过脉冲生成电路生成一定频率的脉冲波形，再通过电压比较采集电路采集水位数据。
说明书
智能污水信息采集标签
技术领域
本实用新型涉及智能水位检测的标签。
背景技术
随着经济的发展，我国的污水排放量已越来越大，已造成地表水的严重污染，环境质量呈现不断恶化趋势，但目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测阶段，时间覆盖率低，样品缺乏科学性和代表性，难以反映企业及城市污水排放连续变化的情况。国家及各省市地区日趋重视生态环境的保护，在水资源污染方面不断加强治理，但因为环境保护意识的淡薄及利益的驱使等诸多因素，随意偷排污水和非达标排污，造成环境严重污染的情况时有发生，因此在监测监管方面也要加大投入，提供一个有效的实用的先进的监控系统和解决方法，对加强环境监测力度显得极为迫切建立污染源在线监测系统，提高水质监测能力，势在必行。
在现有污水治理监测项目中，所涉及的污水处理监测系统，很多必需无人值守设备或监测点，受到地形、气候、监测范围等因素影响，不适合用有线通信和无线传输等数据传输方式， 而且它们还具有移动性差、成本高、扩展性差、设备维护不方便等缺点。
发明内容
本实用新型所要解决的技术问题是提供一种智能污水信息采集标签，能够快速检测污水排放数据，并能将排放数据实时传输到服务器上。
为此，本实用新型采用以下技术方案：

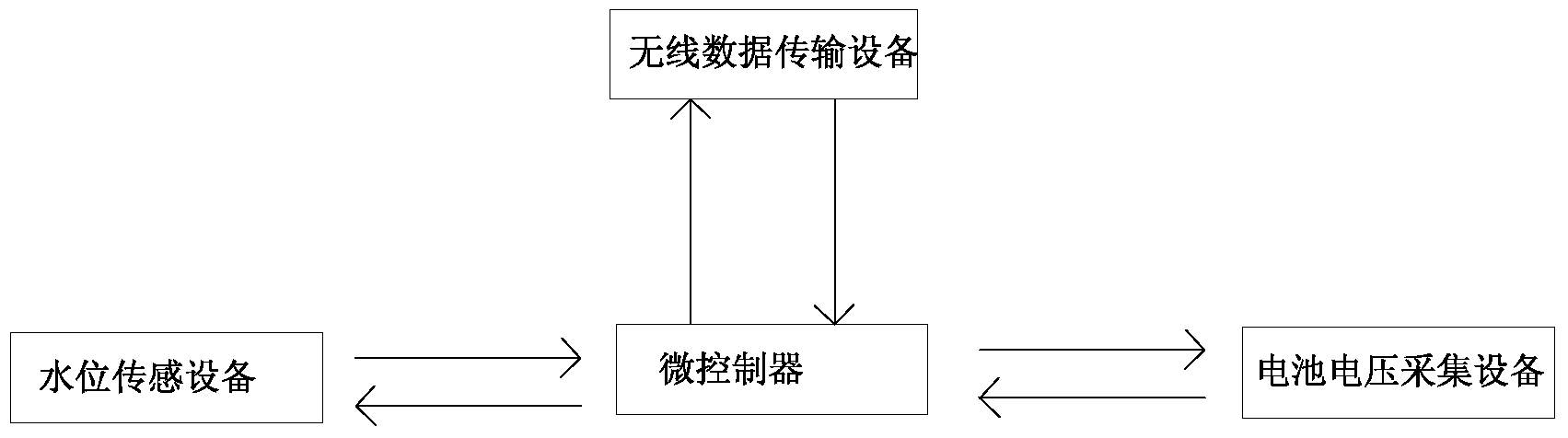

智能污水信息采集标签，其特征在于：所述标签包括微控制器、无线数据传输设备、电池电压采集设备和水位传感设备，电池电压采集设备连接到微控制器的端口上;所述微控制器包括单片机和单片机外围的匹配电路，用于采集水位传感设备和电池电压采集设备的数据，将数据通过无线数据传输设备传输到服务器上，并接收服务器传送回来的确认信息;所述的无线数据传输设备连接到微控制器的端口上，用于和服务器进行数据通讯。
进一步地，单片机通过模数转换电路采集水位传感设备和电池电压采集设备的数据，单片机将采集好的数据通过无线数据传输设备传送到服务器，如果收到服务器回复，则表示本次数据采集成功，否则将在本地保存本次采集到的水位数据和电池电压数据，等网络恢复正常再将数据发送到服务器。
进一步地，电池电压采集设备中的电池电压采集电路通过电阻进行分压，将分压输出端连接到微控制器端口上。
进一步地，水位传感设备中的水位采集电路通过脉冲生成电路生成一定频率的脉冲波形，再通过电压比较采集电路采集水位数据。
由于采用本实用新型的技术方案，本实用新型能够实现低功耗和远距离读写功能，形成具有远距离识别功能的智能污水信息采集标签，能够快速检测污水排放数据，并能将污水排放数据通过无线网络实时传输到服务器上。
