申请日2016.06.12
公开(公告)日2016.11.16
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理塔，包括设备本体，所述设备本体主要是由污水处理泵、储物腔A、污泥出口、通道A、催化床、循环泵、储物腔B、通道B、循环塔、电机、喷阀、驱虫设备、热能回收装置构成;所述设备本体设置污水处理泵，设备本体内部设置催化床;所述设备本体内部设置储物腔A和储物腔B，储物腔A的左侧设置污泥出口;所述储物腔B内部设有循环泵，所述设备本体内部设有电机，电机下方设置喷阀，所述设备本体的顶部设置驱虫设备，所述设备本体的内部设置热能回收装置;本实用新型结构简单，不仅体积较小方便携带，而且能够有效的避免因吸引大量蚊虫而人们带来不适感，且能够循环利用资源，环保节约，实用性强。
权利要求书

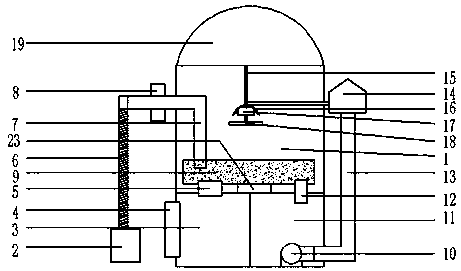

1.一种污水处理塔，包括设备本体，所述设备本体主要是由污水处理泵、储物腔A、污泥出口、通道A、催化床、循环泵、储物腔B、通道B、回收管道、循环塔、连杆、罩壳、电机、喷阀、驱虫设备、热能回收装置构成;所述设备本体设置污水处理泵，设备本体内部设置催化床，所述污水处理泵通过管道和设备本体内部的催化床连通;其特征在于，所述设备本体内部设置储物腔A和储物腔B，所述储物腔A通过通道A与催化床相连通，储物腔A的左侧设置污泥出口;所述储物腔B通过通道B与催化床内部连通;所述储物腔B内部设有循环泵，所述循环泵通过回收管道与循环塔连接;所述设备本体内部设有电机，所述电机的底部设置连杆，所述连杆的一端与设备本体的内壁固定连接，所述电机上设有罩壳，电机下方设置喷阀，所述喷阀和电机转动连接，喷阀位于催化床的上方;所述设备本体的顶部设置驱虫设备，所述设备本体1的内部设置热能回收装置。
2.根据权利要求1所述的污水处理塔，其特征在于，所述驱虫设备主要是由电热器、电热片、外壳构成;所述驱虫设备的底部设置电热器，所述电热器通过电路与电热片连接，所述驱虫设备的顶部设置外壳，所述外壳内部设有驱虫剂，驱虫设备内部设有热能管，所述热能管与热能回收装置连接。
3.根据权利要求1所述的污水处理塔，其特征在于，所述管道主要是由金属软管、塑料管道、过滤阀构成;所述污水处理泵与金属软管连接，塑料管道设置在设备本体的内部，所述塑料管道的一端与金属软管连接，另一端与催化床内部相连通;所述塑料管道上设置过滤阀。
4.根据权利要求1所述的污水处理塔，其特征在于，所述外壳上设有均匀分布的小孔。
说明书
一种污水处理塔
技术领域
本实用新型涉及水处理设备，具体是一种污水处理塔。
背景技术
随着社会经济的快速发展，生活水平不断提高，城镇化进程也不断加快，一次对居住环境的要求也越来越高;同时，生活污水的排放量也不断增加，由于大量生产和生活废水未经处理排入各种水体，导致乡村的沟塘、水库等已呈现出相当严重的富营养化状态，继续进行综合治理。
因此各种新型污水处理技术不断涌现，极大地繁荣了污水处理市场，但是单一的污水处理技术难以满足不同的水质、不同处理要求的需要;尤其是现有的污水处理设备都是比较笨重，体积大，不方便携带，而且一般的污水处理设备长时间工作，设备上引来大量的蚊虫，给人带来极大的不适感，让人非常难受。
实用新型内容
本实用新型的目的在于提供一种污水处理塔，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理塔，包括设备本体，所述设备本体主要是由污水处理泵、储物腔A、污泥出口、通道A、催化床、循环泵、储物腔B、通道B、回收管道、循环塔、连杆、罩壳、电机、喷阀、驱虫设备、热能回收装置构成;所述设备本体设置污水处理泵，设备本体内部设置催化床，所述污水处理泵通过管道和设备本体内部的催化床连通;所述设备本体内部设置储物腔A和储物腔B，所述储物腔A通过通道A与催化床相连通，储物腔A的左侧设置污泥出口;所述储物腔B通过通道B与催化床内部连通;所述储物腔B内部设有循环泵，所述循环泵通过回收管道与循环塔连接;所述设备本体内部设有电机，所述电机的底部设置连杆，所述连杆的一端与设备本体的内壁固定连接，所述电机上设有罩壳，电机下方设置喷阀，所述喷阀和电机转动连接，喷阀位于催化床的上方;所述设备本体的顶部设置驱虫设备，通过驱虫设备防止由于污水引来的蚊虫;所述设备本体的内部设置热能回收装置。
作为本实用新型进一步的方案：所述驱虫设备主要是由电热器、电热片、外壳构成;所述驱虫设备的底部设置电热器，所述电热器通过电路与电热片连接，所述驱虫设备的顶部设置外壳，所述外壳内部设有驱虫剂，驱虫设备内部设有热能管，所述热能管与热能回收装置连接。
作为本实用新型再进一步的方案：所述管道主要是由金属软管、塑料管道、过滤阀构成;所述污水处理泵与金属软管连接，塑料管道设置在设备本体的内部，所述塑料管道的一端与金属软管连接，另一端与催化床内部相连通;所述塑料管道上设置过滤阀。
作为本实用新型再进一步的方案：所述外壳上设有均匀分布的小孔，驱虫剂挥发，通过小孔散发出去，达到驱虫的目的。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，不仅体积较小方便携带，而且能够有效的避免因吸引大量蚊虫而人们带来不适感，且能够循环利用资源，环保节约，实用性强。
