申请日2017.10.09
公开(公告)日2017.12.12
IPC分类号C02F9/02; C02F103/30
摘要
本发明公开了一种用于染缸废水的处理装置，包括电机箱、固定架、机箱、滤箱、底座、泄水口、进水口、处理箱、加热箱、脱色装置、滤网、滑竿、滑块、附着网和转杆。本发明的有益效果是：通过在机箱内部安装脱色装置，利用脱色装置内部的附着网将废水中的染料进行预先褪去，褪色完成的废水流入滤箱内部进行过滤处理，并且在脱色装置顶部安装滑竿与滑块，使得脱色装置能够在附着完染料之后利用滑块的滑动移动到处理箱内部，利用处理箱底部的加热箱对处理箱进行加热处理，从而将附着网上附着的染料干燥处理，方便回收。装置在处理染缸废水的同时将废水中残留的染料回收处理，在节约资源节省成本的同时，使得排放的废水中无残留染料。
权利要求书

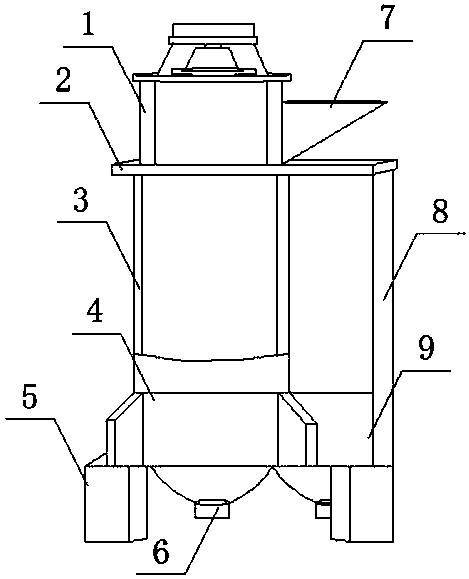

1.一种用于染缸废水的处理装置，包括机箱和处理箱，其特征在于：所述机箱顶部安装电机箱，所述电机箱一侧设置进水口，所述进水口下方安装所述处理箱，所述处理箱底部安装加热箱，所述机箱内部安装脱色装置，所述脱色装置顶部安装滑块，所述滑块顶部安装滑竿，所述脱色装置内部安装转杆，所述转杆上安装附着网，所述机箱底部安装滤箱，所述滤箱内部安装滤网，所述滤箱与所述处理箱底部均设置泄水口，所述滤箱底部安装底座。
2.根据权利要求1所述的一种用于染缸废水的处理装置，其特征在于：所述机箱与所述电机箱以及所述处理箱三者之间安装固定架。
3.根据权利要求1所述的一种用于染缸废水的处理装置，其特征在于：所述脱色装置通过所述滑块与所述滑竿之间呈活动连接。
4.根据权利要求1所述的一种用于染缸废水的处理装置，其特征在于：所述滑竿贯穿所述机箱以及所述处理箱，且所述机箱与所述处理箱之间安装有一块可拆卸的封板。
5.根据权利要求1所述的一种用于染缸废水的处理装置，其特征在于：所述滤箱内部的滤网设置为两层，且上层滤网的网孔直径大与下层滤网的网孔直径。
6.根据权利要求1所述的一种用于染缸废水的处理装置，其特征在于：所述脱色装置以及加热箱均通过导线与电机箱内部的电机呈电性连接。
说明书
一种用于染缸废水的处理装置
技术领域
本发明涉及一种用于染缸废水的处理装置，属于废水处理领域。
背景技术
随着时代的发展与进步，节能环保也越来越被人们所重视，就拿染色工艺来说，纺织品颜色也不断地丰富，我国印染行业的发展得到政府和纺织业界的高度重视。目前国内外印染行业的发展趋势，就是高效、节能和环保，这三个方面相辅相成、缺一不可。生产力要发展，提高生产效率就是最直接的手段，而节能已到了必须采取措施的阶段，在采取节能措施，发展生产力的同时，还必须要有环保意识和污染处理手段。在染色工艺中会大量排放染缸使用后的污水，因此，染缸内部的污水在排放前需要采用处理装置进行预先处理，从而排放带来的避免环境污染。
但是现有的用于染缸废水的处理装置在使用时仍存在一定缺陷，仅仅只是对废水进行处理，忽略了废水中残留的染料能够回收利用，不仅造成了资源的浪费，而且残留的染料也加重了环境污染。因此，针对上述问题提出一种用于染缸废水的处理装置。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于染缸废水的处理装置。
本发明通过以下技术方案来实现上述目的，一种用于染缸废水的处理装置，包括机箱和处理箱，所述机箱顶部安装电机箱，所述电机箱一侧设置进水口，所述进水口下方安装所述处理箱，所述处理箱底部安装加热箱，所述机箱内部安装脱色装置，所述脱色装置顶部安装滑块，所述滑块顶部安装滑竿，所述脱色装置内部安装转杆，所述转杆上安装附着网，所述机箱底部安装滤箱，所述滤箱内部安装滤网，所述滤箱与所述处理箱底部均设置泄水口，所述滤箱底部安装底座。
优选的，为了使装置在运行时整体结构更加稳定，所述机箱与所述电机箱以及所述处理箱三者之间安装固定架。
优选的，为了使所述脱色装置在脱色完成后能够通过滑块的滑动而移动到处理箱内部，所述脱色装置通过所述滑块与所述滑竿之间呈活动连接。
优选的，为了使所述进水口在进水时污水不会流入处理箱内部，所述滑竿贯穿所述机箱以及所述处理箱，且所述机箱与所述处理箱之间安装有一块可拆卸的封板。
优选的，为了使所述滤箱的过滤效果更佳，所述滤箱内部的滤网设置为两层，且上层滤网的网孔直径大与下层滤网的网孔直径。
优选的，为了使装置内部各个组件在运行时有足够的电力来源，所述脱色装置以及加热箱均通过导线与电机箱内部的电机呈电性连接。
本发明的有益效果是：通过在机箱内部安装脱色装置，利用脱色装置内部的附着网将废水中的染料进行预先褪去，褪色完成的废水流入滤箱内部进行过滤处理，并且在脱色装置顶部安装滑竿与滑块，使得脱色装置能够在附着完染料之后利用滑块的滑动移动到处理箱内部，利用处理箱底部的加热箱对处理箱进行加热处理，从而将附着网上附着的染料干燥成颗粒状，方便回收。装置在处理染缸废水的同时将废水中残留的染料回收处理，在节约资源节省成本的同时，使得排放的废水中无残留染料。
