申请日2016.05.09
公开(公告)日2016.09.21
IPC分类号C02F3/10; C02F3/12; C02F3/00
摘要
本实用新型公开了一种多面空心球填料装置，包括多面空心球填料，还包括外框架和固定设置于外框架内部的填料杆，所述多面空心球填料固定设置于填料杆上。本实用新型的多面空心球填料装置，通过将多面空心球填料都固定在外框架内的填料杆上，系统运行时水流不会对填料杆上的多面空心球填料产生影响，多面空心球填料之间相对位置不变，从而减少了多面空心球填料之间的相互摩擦，为填料挂膜提供了良好的环境。本实用新型还公开了一种填料‑循环活性污泥系统。
权利要求书

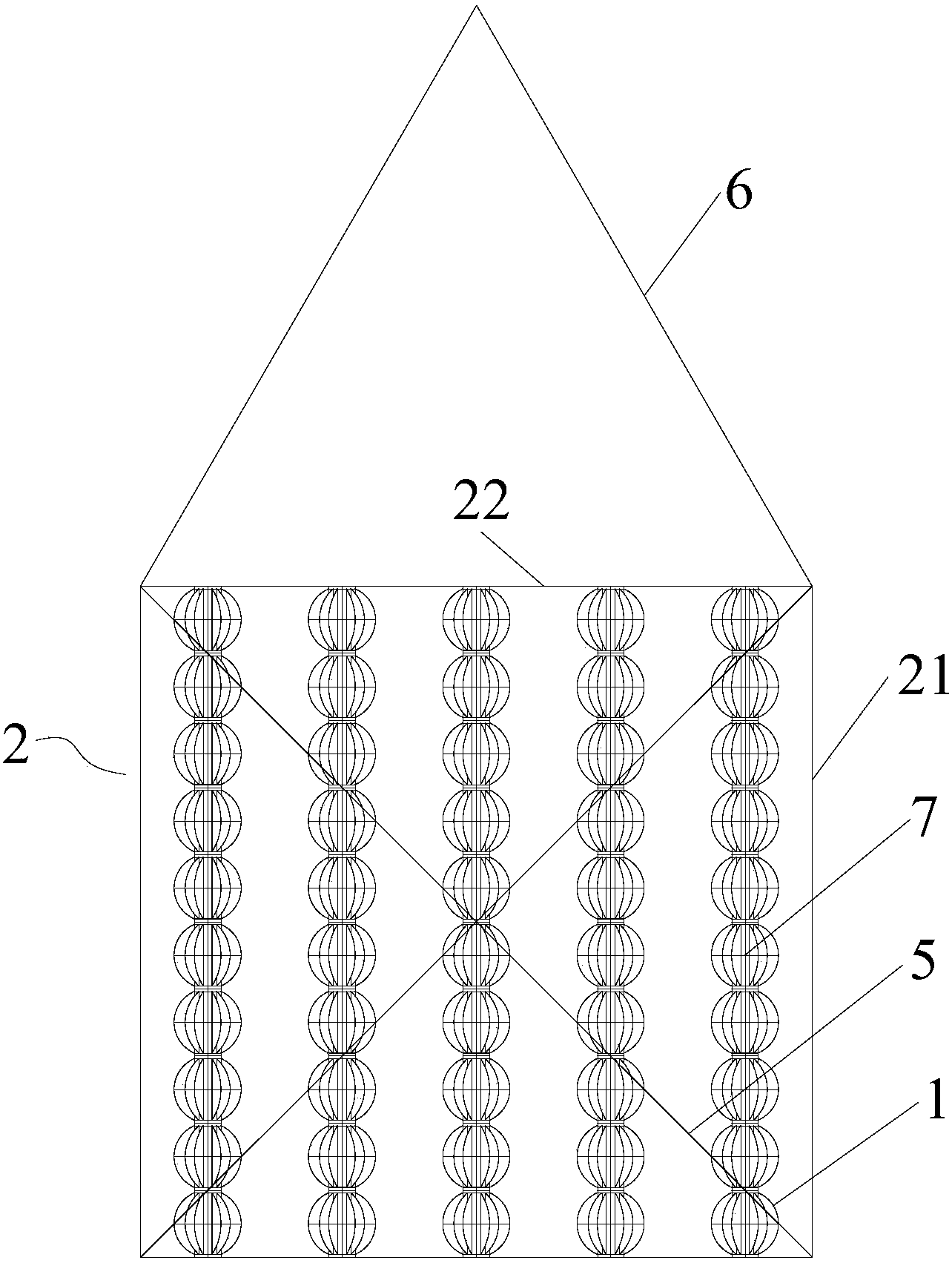

1.多面空心球填料装置，包括多面空心球填料，其特征在于：还包括外框架和固定设置于外框架内部的填料杆，所述多面空心球填料固定设置于填料杆上。
2.根据权利要求1所述的多面空心球填料装置，其特征在于：所述多面空心球填料套设于所述填料杆上且具有多个，多个多面空心球填料为从填料杆的一端布置至另一端。
3.根据权利要求1所述的多面空心球填料装置，其特征在于：所述填料杆在所述外框架内部设置多个，且各个填料杆上设置多个所述多面空心球填料。
4.根据权利要求3所述的多面空心球填料装置，其特征在于：多个所述填料杆在所述外框架内部呈矩阵式M行N列布局。
5.根据权利要求3或4所述的多面空心球填料装置，其特征在于：相邻两个所述填料杆之间的垂直距离大于所述多面空心球填料的最粗处的直径，形成让污泥流通的过流通道。
6.根据权利要求1所述的多面空心球填料装置，其特征在于：所述外框架是由多个边框杆连接而成的矩形框架结构。
7.根据权利要求6所述的多面空心球填料装置，其特征在于：还包括分别与所述外框架的顶面和底面上的边框杆连接的水平撑杆、与所述外框架的第一侧面上的边框杆连接的第一撑杆以及与外框架的第二侧面上的边框杆连接的第二撑杆，所述填料杆的两端分别与位于上方和下方的水平撑杆连接。
8.根据权利要求1所述的多面空心球填料装置，其特征在于：还包括与所述外框架连接的吊架。
9.填料-循环活性污泥系统，反应池，其特征在于：还包括权利要求1至8任一所述的多面空心球填料装置，多面空心球填料装置悬置于所述反应池内的好氧区中。
说明书
多面空心球填料装置及具有其的填料-循环活性污泥系统
技术领域
本实用新型属于水处理技术领域，具体地说，本实用新型涉及一种多面空心球填料装置及具有其的填料-循环活性污泥系统。
背景技术
目前，污(废)水排放标准愈来愈严格，加之污水中污染物浓度和成分越来越高和复杂，我国很多污水厂(站)都将面临提标改造的问题。向好氧池中投加生物载体填料进而增加系统内生物量是诸多好氧单元升级改造措施中行之有效的办法。多面空心球填料具有叶片多、重量轻、强度高、自由空间大、耐腐蚀、表面亲水性能好、比表面积大等优点，是当前污水厂(站)优先选用的填料。现有的多面空心球填料投加方式有两种，一种是直接散投到曝气池中，另一种是首先把多面空心球填料放入网袋(箱)内再把网袋(箱)投放到曝气池中。第一种方式存在以下缺点：1、填料在系统内过于分散，不方便运行期间维护和管理;2、填料在水流影响下出现不规则流动，填料之间相互碰撞，不利于填料挂膜;3、部分填料容易卡在曝气系统和出水系统(如滗水器)内，影响系统稳定运行。第二种方式虽然解决了第一种方式的部分问题，但填料仍散乱的分布在填料袋(箱)内，避免不了填料之间的相互摩擦问题。
实用新型内容
本实用新型提供一种多面空心球填料装置及具有其的填料-循环活性污泥系统，目的是避免水流对多面空心球填料的影响。
为了实现上述目的，本实用新型采取的技术方案为：多面空心球填料装置，包括多面空心球填料，还包括外框架和固定设置于外框架内部的填料杆，所述多面空心球填料固定设置于填料杆上。
所述多面空心球填料套设于所述填料杆上且具有多个，多个多面空心球填料为从填料杆的一端布置至另一端。
所述填料杆在所述外框架内部设置多个，且各个填料杆上设置多个所述多面空心球填料。
多个所述填料杆在所述外框架内部呈矩阵式M行N列布局。
相邻两个所述填料杆之间的垂直距离大于所述多面空心球填料的最粗处的直径，形成让污泥流通的过流通道。
所述外框架是由多个边框杆连接而成的矩形框架结构。
所述的多面空心球填料装置还包括分别与所述外框架的顶面和底面上的边框杆连接的水平撑杆、与所述外框架的第一侧面上的边框杆连接的第一撑杆以及与外框架的第二侧面上的边框杆连接的第二撑杆，所述填料杆的两端分别与位于上方和下方的水平撑杆连接。
所述的多面空心球填料装置还包括与所述外框架连接的吊架。
本实用新型还提供了一种填料-循环活性污泥系统，包括反应池和上述结构的多面空心球填料装置，多面空心球填料装置悬置于反应池内的好氧区中。
本实用新型的多面空心球填料装置，通过将多面空心球填料都固定在外框架内的填料杆上，系统运行时水流不会对填料杆上的多面空心球填料产生影响，多面空心球填料之间相对位置不变，从而减少了多面空心球填料之间的相互摩擦，为填料挂膜提供了良好的环境。
