申请日2016.05.16
公开(公告)日2016.09.28
IPC分类号F23G7/04
摘要
本实用新型公开了一种病毒废水废物燃烧炉;其特征在于：包括燃烧炉系统和储烟尘箱;燃烧炉系统顶部的炉盖处通过烟道连通储烟尘箱，烟道内设置风机和喷水嘴;所述储烟尘箱中带有除烟湿灰门，储烟尘箱还与烟囱连通;燃烧炉系统中炉体的外侧设置燃水开关、进冷水开关、热水龙头。所述风机对应于炉盖的出烟上部，所述喷水嘴对应于储烟尘箱的上部。所述储烟尘箱外部设置水温表、气压表。本实用新型使其彻底烧灭病毒菌;本专利可以利用柴煤及各种燃气作燃源，能够变废为宝、又能环保节能，灭病除害。
权利要求书

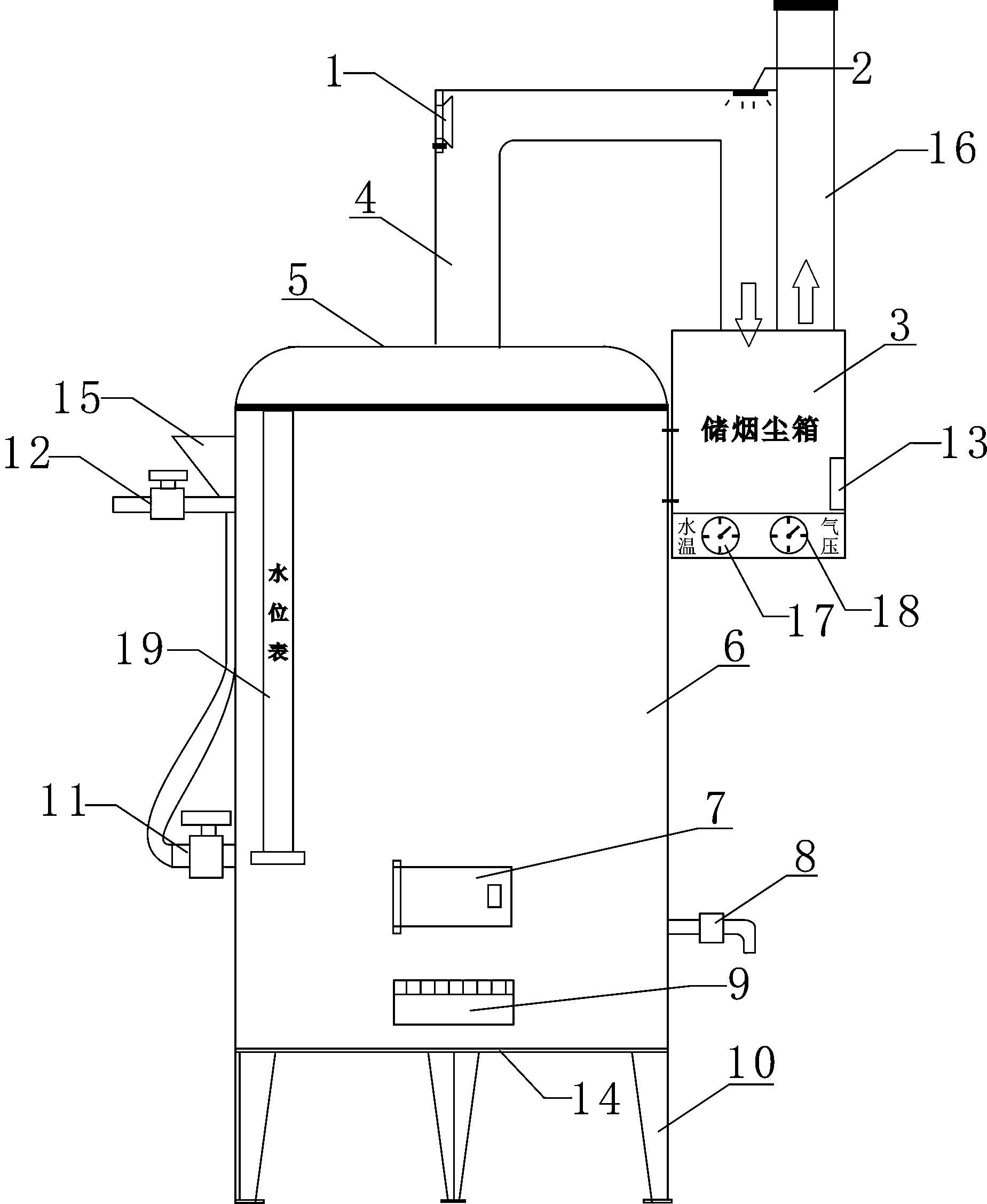

1.一种病毒废水废物燃烧炉，其特征在于：包括燃烧炉系统和储烟尘箱(3);燃烧炉系统顶部的炉盖(5)处通过烟道(4)连通储烟尘箱(3)，烟道(4)内设置风机(1)和喷水嘴(2);所述储烟尘箱(3)中带有除烟湿灰门(13)，储烟尘箱(3)还与烟囱(16)连通;燃烧炉系统中炉体(6)的外侧设置燃水开关(11)、进冷水开关(12)、热水龙头(8)。
2.根据权利要求1所述病毒废水废物燃烧炉，其特征在于：所述风机(1)对应于炉盖(5)的出烟上部，所述喷水嘴(2)对应于储烟尘箱(3)的上部。
3.根据权利要求1所述病毒废水废物燃烧炉，其特征在于：所述储烟尘箱(3)外部设置水温表(17)、气压表(18)。
4.根据权利要求1所述病毒废水废物燃烧炉，其特征在于：燃烧炉系统中炉体(6)外设置有加料门(7)、观察风口(9)、废水口(15);废水口(15)与燃水开关(11)连通。
5.根据权利要求1所述病毒废水废物燃烧炉，其特征在于：燃烧炉系统中炉底(14)下方为炉脚(10)。
说明书
病毒废水废物燃烧炉
技术领域
本实用新型涉及一种燃烧炉，具体来讲是一种病毒废水废物燃烧炉。
背景技术
有史以来，病毒传染危害匪浅，特别是近年发生的非典、埃博拉等肝炎、结核，用多种药物杀灭不绝;为此，研究了一种用火烧灭病毒的病毒废水废物燃烧炉，使其彻底烧灭病毒菌。
实用新型内容
本实用新型的目的在于克服现有技术的不足，在此提供一种病毒废水废物燃烧炉;使其彻底烧灭病毒菌;本专利可以利用柴煤及各种燃气作燃源，能够变废为宝、又能环保节能，灭病除害。
本实用新型通过改进提供一种病毒废水废物燃烧炉，其特征在于：包括燃烧炉系统和储烟尘箱;燃烧炉系统顶部的炉盖处通过烟道连通储烟尘箱，烟道内设置风机和喷水嘴;所述储烟尘箱中带有除烟湿灰门，储烟尘箱还与烟囱连通;燃烧炉系统中炉体的外侧设置燃水开关、进冷水开关、热水龙头。
根据本实用新型所述病毒废水废物燃烧炉，其特征在于：所述风机对应于炉盖的出烟上部，所述喷水嘴对应于储烟尘箱的上部。
根据本实用新型所述病毒废水废物燃烧炉，其特征在于：所述储烟尘箱外部设置水温表、气压表。
根据本实用新型所述病毒废水废物燃烧炉，其特征在于：燃烧炉系统中炉体外设置有加料门、观察风口、废水口;废水口与燃水开关连通。
根据本实用新型所述病毒废水废物燃烧炉，其特征在于：燃烧炉系统中炉底下方为炉脚。
本实用新型的优点在于：本实用新型提供了一种用火烧灭病毒的病毒废水废物燃烧炉，使其彻底烧灭病毒菌;本专利可以利用柴煤及各种燃气作燃源，能够变废为宝、又能环保节能，灭病除害。实施时燃烧炉系统可以采用现有的燃烧炉体来实施，燃烧炉系统具有炉盖、炉体、炉底、炉脚、加料门、观察风口等等;与传统燃烧炉不同的是，炉体外带有燃水开关;带有病毒的废水从燃水开关进入，在炉体经过高温灭菌的同时使废水变成烟气从炉盖处的烟道排除，烟气在风机的作用下带动，同时在喷水嘴的作用下转移至储烟尘箱中。带有病毒的废物可以从加料门处投入炉体中燃烧灭菌。
炉体外还带有进冷水开关、热水龙头;进冷水开关为冷水进入，同时在炉体内热传递后形成热水经热水龙头输出。
