申请日2016.05.30
公开(公告)日2016.08.10
IPC分类号C02F11/12
摘要
本发明涉及污泥处理设备领域，尤其涉及一种污泥稳定干化处理系统，它包括压干筒，所述的压干筒内设置有安装块，所述的安装块上设置有支撑气缸，所述的支撑气缸上设置有与盛装容器配合的支撑板，所述的压干筒的上盖板下方设置压干气缸，所述的压干气缸上设置有与盛装容器配合的压干板，所述的压干筒的侧板上开设有与盛装容器配合的取料槽、底板内侧设置有电热层、上盖板上开设有通气孔;本发明的目的是提供一种污泥稳定干化处理系统，在压干筒的下方设置电热层，通过电热层将压出的水分进行蒸发，并通过蒸发后的水蒸气对压干处理后的污泥进行二次蒸干，进而提高干化处理的效果，同时降低了水分处理的成本。

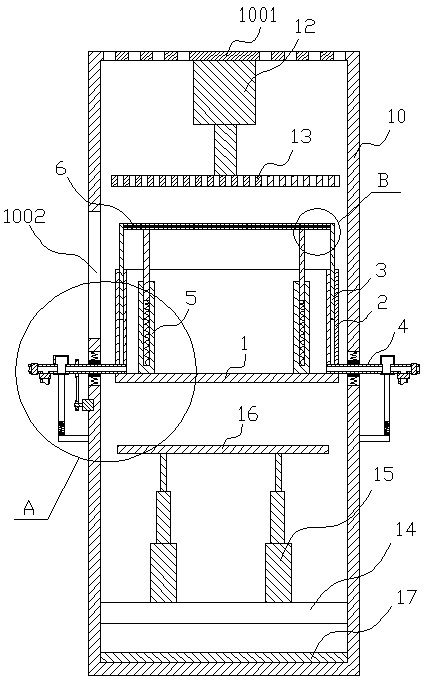

摘要附图
权利要求书
1.一种污泥稳定干化处理系统，它包括压干筒(10)，其特征在于，所述的压干筒(10)内设置有安装块(14)，所述的安装块(14)上设置有支撑气缸(15)，所述的支撑气缸(15)上设置有与盛装容器配合的支撑板(16)，所述的压干筒(10)的上盖板(1001)下方设置压干气缸(12)，所述的压干气缸(12)上设置有与盛装容器配合的压干板(13)，所述的压干筒(10)的侧板上开设有与盛装容器配合的取料槽(1002)、底板内侧设置有电热层(17)、上盖板(1001)上开设有通气孔。
2.根据权利要求1所述的一种污泥稳定干化处理系统，其特征在于，所述的盛装容器包括底板(1)和侧板(2)，所述的侧板(2)的底部连通有穿出压干筒(10)的进料管(4)，所述的侧板(2)为中空结构，且中空部位套接有内套板(3)，所述的内套板(3)上部设置有过滤层(6)。
3.根据权利要求2所述的一种污泥稳定干化处理系统，其特征在于，所述的进料管(4)设置有两根，且对称设置;所述的压干筒(10)与进料管(4)配合的部位开设有配合槽，且配合槽内设置有与进料管(4)套接配合的轴承套(19)，所述的轴承套(19)与配合槽壁之间通过第二弹簧(18)连接。
4.根据权利要求3所述的一种污泥稳定干化处理系统，其特征在于，所述的过滤层(6)包括两层与内套板(3)连接的压缩网板(601)，且两层压缩网板(601)之间设置有一层分子滤膜(602)。
5.根据权利要求3所述的一种污泥稳定干化处理系统，其特征在于，所述的底板(1)的内表面设置有伸缩杆(5)，所述的伸缩杆(5)的上端与过滤层(6)连接。
6.根据权利要求5所述的一种污泥稳定干化处理系统，其特征在于，所述的伸缩杆(5)包括设置在底板(1)上的外套管(501)，所述的外套管(501)的内部套接有内套管(502)，所述的内套管(502)的底部通过第一弹簧(503)与外套管(501)的内底面连接。
7.根据权利要求3所述的一种污泥稳定干化处理系统，其特征在于，所述的进料管(4)上设置有进料阀(9)，且进料管(4)位于进料阀(9)与盛装容器之间的部位连接有出液管(7)，所述的出液管(7)上设置有出料阀(8)。
8.根据权利要求7所述的一种污泥稳定干化处理系统，其特征在于，所述的出液管(7)与进料管(4)连通的部位设置有过滤膜。
9.根据权利要求3-8任一项所述的一种污泥稳定干化处理系统，其特征在于，一根进料管(4)通过皮带轮(20)和皮带(21)与压干筒(10)外侧设置的电机(11)连接，所述的进料管(4)上设置有进料箱(22)，所述的进料箱(22)通过支架(23)设置在压干筒(10)上，且支架(23)有一段为竖直设置的第三弹簧(24);所述的进料管(4)分为两段，且均与进料箱(22)连通，且皮带轮(20)设置在靠近压干筒(10)的一段进料管(4)上，此段进料管(4)与进料箱(22)配合的部位设置有密封套(25);出液管(7)位于远离压干筒(10)的一段进料管(4)上。
10.根据权利要求9所述的一种污泥稳定干化处理系统，其特征在于，所述的支撑气缸(15)为多段式气缸，所述的压干板(13)上开设有通气孔。
说明书
一种污泥稳定干化处理系统
技术领域
本发明涉及污泥处理设备领域，尤其涉及一种污泥稳定干化处理系统。
背景技术
城市化污水的收集和处理会伴随污泥的产生，污泥中含有大量的有机质和营养元素，有农用资源化价值，另一方面，污泥中含有大量的重金属物质、病原体、病毒微生物和大量的毒性有机物，很容易造成二次污染，因此需要对污泥进行处理。
而现有的污水处理前大多需要将污泥进行干化处理，现有的干化处理大多采用机械压榨法，即压干处理，现有的压干处理大多都设置有一个盛装容器，盛装容器底部为分子滤膜，上部设置有压缩部件，通过压缩部件将污泥中的水分从分子滤膜压出，实现干化的效果，但是现有的压干装置，压缩效果不是很理想，污泥中会残存较多的水分，同时也需要多压出来的水分进行二次处理，提高了处理成本。
发明内容
本发明的目的是提供一种污泥稳定干化处理系统，在压干筒的下方设置电热层，通过电热层将压出的水分进行蒸发，并通过蒸发后的水蒸气对压干处理后的污泥进行二次蒸干，进而提高干化处理的效果，同时降低了水分处理的成本。
为了实现以上目的，本发明采用的技术方案为：一种污泥稳定干化处理系统，它包括压干筒(10)，所述的压干筒(10)内设置有安装块(14)，所述的安装块(14)上设置有支撑气缸(15)，所述的支撑气缸(15)上设置有与盛装容器配合的支撑板(16)，所述的压干筒(10)的上盖板(1001)下方设置压干气缸(12)，所述的压干气缸(12)上设置有与盛装容器配合的压干板(13)，所述的压干筒(10)的侧板上开设有与盛装容器配合的取料槽(1002)、底板内侧设置有电热层(17)、上盖板(1001)上开设有通气孔。
进一步的，所述的盛装容器包括底板(1)和侧板(2)，所述的侧板(2)的底部连通有穿出压干筒(10)的进料管(4)，所述的侧板(2)为中空结构，且中空部位套接有内套板(3)，所述的内套板(3)上部设置有过滤层(6)。
进一步的，所述的进料管(4)设置有两根，且对称设置;所述的压干筒(10)与进料管(4)配合的部位开设有配合槽，且配合槽内设置有与进料管(4)套接配合的轴承套(19)，所述的轴承套(19)与配合槽壁之间通过第二弹簧(18)连接。
进一步的，所述的过滤层(6)包括两层与内套板(3)连接的压缩网板(601)，且两层压缩网板(601)之间设置有一层分子滤膜(602)。
进一步的，所述的底板(1)的内表面设置有伸缩杆(5)，所述的伸缩杆(5)的上端与过滤层(6)连接。
进一步的，所述的伸缩杆(5)包括设置在底板(1)上的外套管(501)，所述的外套管(501)的内部套接有内套管(502)，所述的内套管(502)的底部通过第一弹簧(503)与外套管(501)的内底面连接。
进一步的，所述的进料管(4)上设置有进料阀(9)，且进料管(4)位于进料阀(9)与盛装容器之间的部位连接有出液管(7)，所述的出液管(7)上设置有出料阀(8)。
进一步的，所述的出液管(7)与进料管(4)连通的部位设置有过滤膜。
进一步的，一根进料管(4)通过皮带轮(20)和皮带(21)与压干筒(10)外侧设置的电机(11)连接，所述的进料管(4)上设置有进料箱(22)，所述的进料箱(22)通过支架(23)设置在压干筒(10)上，且支架(23)有一段为竖直设置的第三弹簧(24);所述的进料管(4)分为两段，且均与进料箱(22)连通，且皮带轮(20)设置在靠近压干筒(10)的一段进料管(4)上，此段进料管(4)与进料箱(22)配合的部位设置有密封套(25);出液管(7)位于远离压干筒(10)的一段进料管(4)上。
进一步的，所述的支撑气缸(15)为多段式气缸，所述的压干板(13)上开设有通气孔。
本发明的有益效果为：
1、在压干筒的下方设置电热层，通过电热层将压出的水分进行蒸发，并通过蒸发后的水蒸气对压干处理后的污泥进行二次蒸干，进而提高干化处理的效果，同时降低了水分处理的成本。
2、盛装容器可以使污泥从盛装容器的下方进入到容器，在容器的上方设置过滤层，利用水和泥的物理性质，水在上层，泥在下层，进而可以自动的将水分从过滤层排出，使容器中的水分含量小，提高了后期压干的效果。
3、进料管的数量设计，配合第二弹簧和轴承套，可以防止在压缩的时候折弯或折断进料管，可以很好的保护进料管。
4、过滤层的结构设计，采用两层压缩网板之间设置一层分子滤膜，进而可以将水分子排出，同时在压干的时候可以很好的保护分子滤膜，使其不会被损坏。
5、伸缩杆的设计，可以控制过滤层的高度，进而控制内套板的高度，进而可以控制盛装容器中盛装量在适合的压干范围内。
6、伸缩杆的结构设计简单，无需外接动力源，操作方便，便于压缩。
7、出液管、进料阀和出液阀的设计，使进料管在压缩的时候可以起到出料的效果。
8、过滤膜的设计，可以防止泥土被压入出液管，保证了压干效果的同时防止出液管被堵塞。
9、电机、皮带和皮带轮的设计，可以实现盛装容器的翻转，进而实现两面压干，进而可以达到更好的压干效果，同时通过进料箱的设计，不会影响到进料管的进料和出液，密封套的设计可以防止漏液。
10、支撑气缸设置成多段式气缸，可以防止在容器翻转的过程中，盛装容器与支撑板发生碰撞;压干板上通气孔的设计便于水蒸气的排出。
