申请日2016.05.31
公开(公告)日2016.12.21
IPC分类号F25B30/06
摘要
一种印染废水余热回收装置，包括管体，所述的管体二端设有与废水排放管连接结构，所述的管体为铜管构成，所述的管体外部螺旋缠绕有热交换管，所述的热交换管内流通有传热介质，所述的热交换管的进料口和出料口通过压缩机和存储箱连接在一起，所述的压缩机外部连接有热能储存结构和热能输送结构。本实用新型克服了现有技术的不足，将管体设计成铜管，在管体外部螺旋残缠绕热交换管，热交换管内部流通有氟利昂作为传热介质，通过压缩机讲介质吸收的热量释放达到回收热能，回收热能效率高，同时回收的热能温度高，用途广泛。

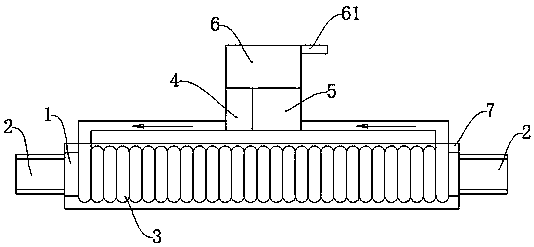

摘要附图
权利要求书
1.一种印染废水余热回收装置，包括管体，所述的管体二端设有与废水排放管连接结构，其特征在于：所述的管体为铜管构成，所述的管体外部螺旋缠绕有热交换管，所述的热交换管内流通有传热介质，所述的热交换管的进料口和出料口通过压缩机和存储箱连接在一起，所述的压缩机外部连接有热能储存结构和热能输送结构。
2.根据权利要求1所述的一种印染废水余热回收装置，其特征在于：所述的传热介质为氟利昂。
3.根据权利要求1所述的一种印染废水余热回收装置，其特征在于：所述的热交换管外部包裹有保温结构。
说明书
一种印染废水余热回收装置
技术领域
本实用新型涉及印染废水处理技术领域，具体属于一种印染废水余热回收装置。
背景技术
印染又称之为染整。是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称; 本科的染整专业现在已经并入轻化工程专业;早在六、七千年前的新石器时代，我们的祖先就能够用赤铁矿粉末将麻布染成红色。居住在青海柴达木盆地诺木洪地区的原始部落，能把毛线染成黄、红、褐、蓝等色，织出带有色彩条纹的毛布。 商周时期，染色技术不断提高。宫廷手工作坊中设有专职的官吏"染人"来"掌染草"，管理染色生产。染出的颜色也不断增加。到汉代，染色技术达到了相当高的水平。
同时印染过程中会产生大量的高温废水，这些高温废水直接排放会对环境造成很大的污染和热能浪费。
实用新型内容
本实用新型的目的是提供了一种印染废水余热回收装置，克服了现有技术的不足，将管体设计成铜管，在管体外部螺旋残缠绕热交换管，热交换管内部流通有氟利昂作为传热介质，通过压缩机讲介质吸收的热量释放达到回收热能，回收热能效率高，同时回收的热能温度高，用途广泛。
为解决上述问题，本实用新型所采取的技术方案如下：
一种印染废水余热回收装置，包括管体，所述的管体二端设有与废水排放管连接结构，其特征在于：所述的管体为铜管构成，所述的管体外部螺旋缠绕有热交换管，所述的热交换管内流通有传热介质，所述的热交换管的进料口和出料口通过压缩机和存储箱连接在一起，所述的压缩机外部连接有热能储存结构和热能输送结构。
进一步，所述的传热介质为氟利昂。
进一步，所述的热交换管外部包裹有保温结构。
本实用新型与现有技术相比较，本实用新型的实施效果如下：
本实用新型所述一种印染废水余热回收装置，将管体设计成铜管，在管体外部螺旋残缠绕热交换管，热交换管内部流通有氟利昂作为传热介质，通过压缩机讲介质吸收的热量释放达到回收热能，回收热能效率高，同时回收的热能温度高，用途广泛。
