申请日2016.05.16
公开(公告)日2016.10.12
IPC分类号C02F11/12
摘要
本实用新型公开了一种环保型污泥快速烘干装置，包括污泥烘干底板，所述污泥烘干底板的四条边分别固定安装有第一侧板、第二侧板、第三侧板和第四侧板，且第一侧板和第二侧板的位置相对，第三侧板与第四侧板的位置相对，本实用新型结构通过在污泥烘干底板的各个侧板上设置平面反光板，在平面反光板的上下两端分别设置光敏传感器和角度传感器，利用光敏传感器对光线感应的变化，将得到的信息反馈给控制器，控制器控制第二步进电机的旋转调节平面反光板的角度，将太阳光反射到污泥托板上，对其进行加热，同时在污泥托板的下端设置加热装置，利用太阳能蓄电池产生的电能给加热装置供电，整个过程节能环保，能够快速的对污泥进行烘干操作。
权利要求书

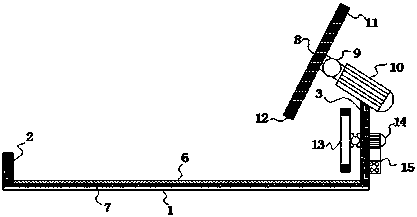

1.一种环保型污泥快速烘干装置，包括污泥烘干底板(1)，其特征在于：所述污泥烘干底板(1)的四条边分别固定安装有第一侧板(2)、第二侧板(3)、第三侧板(4)和第四侧板(5)，且第一侧板(2)和第二侧板(3)的位置相对，第三侧板(4)与第四侧板(5)的位置相对，所述污泥烘干底板(1)的内腔固定安装有加热装置(7)，且加热装置(7)的上表面设有污泥托板(6);
所述第二侧板(3)的右侧表面固定安装有控制器(15)，且控制器(15)的上方设有安装在第二侧板(3)上的第二步进电机(14)，所述第二步进电机(14)通过传动机构(9)与第二侧板(3)左侧的平面反光板(13)固定连接，所述控制器(15)电性连接加热装置(7)，所述第三侧板(4)和第四侧板(5)上均固定安装有第二步进电机(14)和平面反光板(13);
所述第二侧板(3)的上端固定安装有第一步进电机(10)，且第一步进电机(10)通过传动机构(9)传动连接太阳能蓄电池板(8)，所述太阳能蓄电池板(8)和平面反光板(13)的上下两端均固定安装有光敏传感器(11)和角度传感器(12)，所述太阳能蓄电池板(8)电性连接控制器(15)，所述光敏传感器(11)和角度传感器(12)分别电性连接控制器(15)，所述控制器(15)分别电性连接第一步进电机(10)和第二步进电机(14)。
2.根据权利要求1所述的一种环保型污泥快速烘干装置，其特征在于：所述第三侧板(4)和第四侧板(5)的底边与污泥烘干底板(1)成一定倾斜角度设置。
3.根据权利要求1所述的一种环保型污泥快速烘干装置，其特征在于：所述平面反光板(13)上固定安装有高反光平面镜。
说明书
一种环保型污泥快速烘干装置
技术领域
本实用新型涉及环保污泥处理相关设备技术领域，具体为一种环保型污泥快速烘干装置。
背景技术
污泥处理是对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程，在污泥的脱水过程中，现代的处理方式多是利用电能进行烘干操作，同样也会产生污染，不能够很好的满足环保的需求，而且烘干过程多是缓慢的进行着，为此我们提出一种环保型污泥快速烘干装置用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种环保型污泥快速烘干装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保型污泥快速烘干装置，包括污泥烘干底板，所述污泥烘干底板的四条边分别固定安装有第一侧板、第二侧板、第三侧板和第四侧板，且第一侧板和第二侧板的位置相对，第三侧板与第四侧板的位置相对，所述污泥烘干底板的内腔固定安装有加热装置，且加热装置的上表面设有污泥托板;
所述第二侧板的右侧表面固定安装有控制器，且控制器的上方设有安装在第二侧板上的第二步进电机，所述第二步进电机通过传动机构与第二侧板左侧的平面反光板固定连接，所述控制器电性连接加热装置，所述第三侧板和第四侧板上均固定安装有第二步进电机和平面反光板;
所述第二侧板的上端固定安装有第一步进电机，且第一步进电机通过传动机构传动连接太阳能蓄电池板，所述太阳能蓄电池板和平面反光板的上下两端均固定安装有光敏传感器和角度传感器，所述太阳能蓄电池板电性连接控制器，所述光敏传感器和角度传感器分别电性连接控制器，所述控制器分别电性连接第一步进电机和第二步进电机。
优选的，所述第三侧板和第四侧板的底边与污泥烘干底板成一定倾斜角度设置。
优选的，所述平面反光板上固定安装有高反光平面镜。
与现有技术相比，本实用新型的有益效果是：本实用新型结构通过在污泥烘干底板的各个侧板上设置平面反光板，将平面反光板通过传动机构与第二步进电机固定连接，在平面反光板的上下两端分别设置光敏传感器和角度传感器，利用光敏传感器对光线感应的变化，将得到的信息反馈给控制器，控制器控制第二步进电机的旋转调节平面反光板的角度，将太阳光反射到污泥托板上，对其进行加热，同时在污泥托板的下端设置加热装置，利用太阳能蓄电池产生的电能给加热装置供电，整个过程节能环保，能够快速的对污泥进行烘干操作。
