申请日2016.05.16
公开(公告)日2016.10.05
IPC分类号C02F9/06
摘要
本实用新型公开了一种应用于陶瓷生产的污水处理装置，包括有蓄水循环池、处理池、中和反应池、沉淀排放池、沉淀池、循环池、电解沉淀塔、污泥池;所述蓄水循环池与处理池相连，所述处理池与中和反应池相连,所述中和反应池与沉淀排放池连接，所述沉淀排放池与沉淀池连接，所述沉淀池与循环池连接，所述循环池通过水泵与电解沉淀塔连接，所述循环池与污水排放口连接;该装置针对陶瓷生产的特点，通过合理的结构改良，尤其是通过沉淀排放池、沉淀池、循环池与电解沉淀塔相配合的设计，可以很好的处理陶瓷砖生产过程所产生的废水，特别是陶瓷砖抛光废水中的絮状物，保证排放的水符合要求，同时装置简单易用，成本低，有利于技术的推广应用。
权利要求书

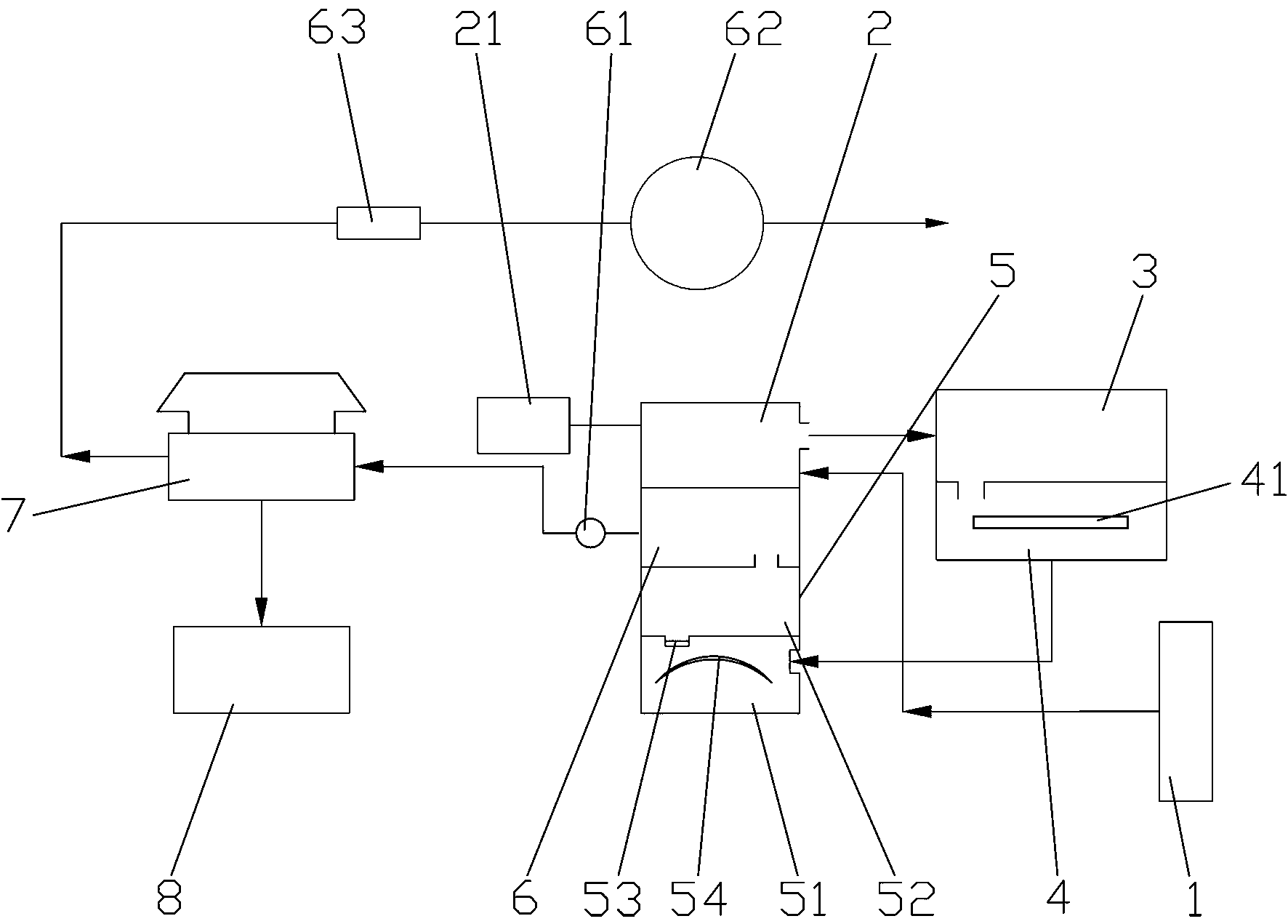

1.一种应用于陶瓷生产的污水处理装置，其特征在于：包括有蓄水循环池(1)、处理池(2)、中和反应池(3)、沉淀排放池(4)、沉淀池(5)、循环池(6)、电解沉淀塔(7)、污泥池(8);所述蓄水循环池(1)与处理池(2)相连，所述处理池(2)与中和反应池(3)相连,所述中和反应池(3)与沉淀排放池(4)连接，所述沉淀排放池(4)与沉淀池(5)连接，所述沉淀池(5)与循环池(6)连接，所述循环池(6)通过水泵(61)与电解沉淀塔(7)连接，所述循环池(6)与污水排放口(62)连接。
2.根据权利要求1所述的一种应用于陶瓷生产的污水处理装置，其特征在于：所述沉淀排放池(4)内置有格栅板(41)。
3.根据权利要求1所述的一种应用于陶瓷生产的污水处理装置，其特征在于：所述沉淀池(5)位于沉淀排放池(4)与循环池(6)之间，所述沉淀池(5)依次包括有初沉淀池(51)和二次沉淀池(52)，所述初沉淀池(51)和二次沉淀池(52)之间设置有挡板(53)，所述初沉淀池(51)内置有拱形滤网(54)。
4.根据权利要求1所述的一种应用于陶瓷生产的污水处理装置，其特征在于：所述处理池(2)连接有加药桶(21)。
5.根据权利要求1所述的一种应用于陶瓷生产的污水处理装置，其特征在于：所述电解沉淀塔(7)与污水排放口(62)之间设置有在线监控设备(63)。
6.根据权利要求1所述的一种应用于陶瓷生产的污水处理装置，其特征在于：所述水泵(61)采用自吸泵。
7.根据权利要求3所述的一种应用于陶瓷生产的污水处理装置，其特征在于：所述拱形滤网(54)的孔径为1.5～2.5mm。
说明书
一种应用于陶瓷生产的污水处理装置
技术领域
本实用新型涉及陶瓷生产技术领域，特别是一种应用于陶瓷生产的污水处理装置。
背景技术
陶瓷砖生产及后期深加工中用水量大，废水一般不加区分集中处理，废水成分也比较复杂，包含冲洗泥浆的有机添加剂、细颗粒悬浮物，切边、抛磨产生的粗颗粒悬浮物等。
目前，处理以上废水的方法为：首先将废水引入沉淀池中沉淀，沉淀充分后抽取上层澄清液回用，沉淀的泥浆则输入压滤机中进行压滤处理，得到固体废渣。沉淀池一般建在地下，深度>3m，沉淀池中的泥浆一般通过泥浆泵注入压滤机压滤;由于沉淀池底层泥浆稠度大、粗颗粒物含量高、颗粒物硬度高，长时间运行造成泥浆泵易磨损;而且，泥浆泵作业存在泥浆抽取不完全的问题，使得有些泥浆长期沉积，滋生细菌，产生异味，不利于清洁生产。
发明内容
为了克服现有技术的不足，本实用新型提供一种应用于陶瓷生产的污水处理装置。
本实用新型解决其技术问题所采用的技术方案是：
一种应用于陶瓷生产的污水处理装置，包括有蓄水循环池、处理池、中和反应池、沉淀排放池、沉淀池、循环池、电解沉淀塔、污泥池;所述蓄水循环池与处理池相连，所述处理池与中和反应池相连,所述中和反应池与沉淀排放池连接，所述沉淀排放池与沉淀池连接，所述沉淀池与循环池连接，所述循环池通过水泵与电解沉淀塔连接，所述循环池与污水排放口连接。
作为一个优选项，所述沉淀排放池内置有格栅板。
作为一个优选项，所述沉淀池位于沉淀排放池与循环池之间，所述沉淀池依次包括有初沉淀池和二次沉淀池，所述初沉淀池和二次沉淀池之间设置有挡板，所述初沉淀池内置有拱形滤网。
作为一个优选项，所述处理池连接有加药桶。
作为一个优选项，所述电解沉淀塔与污水排放口之间设置有在线监控设备。
作为一个优选项，所述水泵采用自吸泵。
作为一个优选项，所述拱形滤网的孔径为1.5～2.5mm。
本实用新型的有益效果是：该装置针对陶瓷生产的特点，通过合理的结构改良，尤其是通过沉淀排放池、沉淀池、循环池与电解沉淀塔相配合的设计，可以很好的处理陶瓷砖生产过程所产生的废水，特别是陶瓷砖抛光废水中的絮状物，保证排放的水符合要求，同时装置简单易用，成本低，有利于技术的推广应用。
