申请日2016.05.16
公开(公告)日2016.10.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种阶梯式渗透污水处理装置，包括阶梯地基，所述阶梯地基从高至低的阶梯上依次设有初级沉淀池、石子渗透池、污水吸附池和化学沉淀池，所述初级沉淀池的一侧设有污水入口，所述初级沉淀池的另一侧设有过滤网，所述过滤网的一侧设有出水口，所述石子渗透池的出水侧设有透水挡板，所述透水挡板的一侧设有碎石子层，所述污水吸附池和化学沉淀池的出水侧均设有铁丝档网，所述铁丝档网的一侧设有海绵层，所述海绵层的一侧设有活性炭吸附网。该能通过阶梯形式防止污水回流再次污染，可以通过碎石子进行渗透去污效果更好，且可以通过海绵的锁水性及吸附作用对污水进一步吸附净化，提升了污水处理效果。
权利要求书

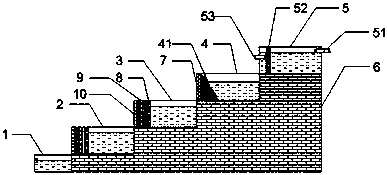

1.一种阶梯式渗透污水处理装置，包括阶梯地基(6)，其特征在于：所述阶梯地基(6)从高至低的阶梯上依次设有初级沉淀池(5)、石子渗透池(4)、污水吸附池(3)和化学沉淀池(2)，所述初级沉淀池(5)的一侧设有污水入口(51)，所述初级沉淀池(5)的另一侧设有过滤网(52)，所述过滤网(52)的一侧设有出水口(53)，所述石子渗透池(4)的出水侧设有透水挡板(7)，所述透水挡板(7)的一侧设有碎石子层(41)，所述污水吸附池(3)和化学沉淀池(2)的出水侧均设有铁丝档网(10)，所述铁丝档网(10)的一侧设有海绵层(9)，所述海绵层(9)的一侧设有活性炭吸附网(8)，所述阶梯地基(6)的一侧设有排水池(1)。
2.根据权利要求1所述的一种阶梯式渗透污水处理装置，其特征在于：所述透水挡板(7)上设有透水孔。
3.根据权利要求1所述的一种阶梯式渗透污水处理装置，其特征在于：所述初级沉淀池(5)、石子渗透池(4)、污水吸附池(3)和化学沉淀池(2)均呈等腰梯形。
说明书
一种阶梯式渗透污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种阶梯式渗透污水处理装置。
背景技术
水是生命之源，随着时间的流逝、人口的剧烈膨胀、化工业的高速发展，使得净水资源越来越少。水资源的高效利用、水资源的循环利用和污水的净化处理成为了时代发展所必须重视的问题。现有的污水处理装置多种多样，然而在现有的污水处理装置中会经常发生污水回流造成二次污染的问题，不紧造成了污水处理的困难，还浪费了大量的人力物力去进行重新处理。
实用新型内容
本实用新型的目的在于提供一种阶梯式渗透污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种阶梯式渗透污水处理装置，包括阶梯地基，所述阶梯地基从高至低的阶梯上依次设有初级沉淀池、石子渗透池、污水吸附池和化学沉淀池，所述初级沉淀池的一侧设有污水入口，所述初级沉淀池的另一侧设有过滤网，所述过滤网的一侧设有出水口，所述石子渗透池的出水侧设有透水挡板，所述透水挡板的一侧设有碎石子层，所述污水吸附池和化学沉淀池的出水侧均设有铁丝档网，所述铁丝档网的一侧设有海绵层，所述海绵层的一侧设有活性炭吸附网，所述阶梯地基的一侧设有排水池。
优选的，所述透水挡板上设有透水孔。
优选的，所述初级沉淀池、石子渗透池、污水吸附池和化学沉淀池均呈等腰梯形。
本实用新型的技术效果和优点：该能通过阶梯形式防止污水回流再次污染，可以通过碎石子进行渗透去污效果更好，且可以通过海绵的锁水性及吸附作用对污水进一步吸附净化，提升了污水处理效果。
