申请日2016.05.31
公开(公告)日2017.01.25
IPC分类号C02F3/00; C02F103/30
摘要
一种污水生物膜法过滤装置，包括若干个净水池，所述的净水池内设有生物膜过滤结构，所述的若干个净水池包括但不限于三个，所述的三个净水池分别为首次净水池、二次净水池和多次净水池，所述的首次净水池、二次净水池和多次净水池通过微过滤管依次连通。本实用新型克服了现有技术的不足，设置多个生物膜净水池，生物膜净水池与生物膜净水池之间通过微过滤管连通，上一级的生物膜净水池净化后的通过微过滤管浓缩后流入到下一级的生物膜净水池，通过多次浓缩净化后，可以最大程度的保证净化效率，同时微过滤管无能耗，大大的降低了污水净化成本，符合市场需求。

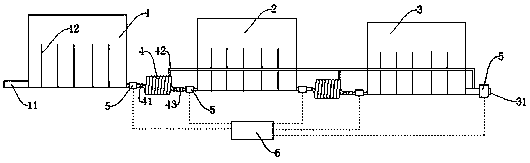

摘要附图
权利要求书
1.一种污水生物膜法过滤装置，包括若干个净水池，其特征在于：所述的净水池内设有生物膜过滤结构，所述的若干个净水池包括但不限于三个，所述的三个净水池分别为首次净水池、二次净水池和多次净水池，所述的首次净水池、二次净水池和多次净水池通过微过滤管依次连通，所述的微过滤管包括管体、进水口、净水出口和浓缩水出口，所述的进水口和浓缩水出口位置均设有水质监测器，所述的进水口和浓缩水出口上的水质监测器均与控制器连接。
2.根据权利要求1所述的一种污水生物膜法过滤装置，其特征在于：所述的首次净水池上设有进水管，所述的多次净水池上设有出水管。
3.根据权利要求2所述的一种污水生物膜法过滤装置，其特征在于：所述的出水管上设有水质监测器，所述的出水管上设有水质监测器与控制器连接。
4.根据权利要求1所述的一种污水生物膜法过滤装置，其特征在于：所述的微过滤管净水出口通过管道与出水管连接。
说明书
一种污水生物膜法过滤装置
技术领域
本实用新型涉及纺织污水处理技术领域，具体属于一种污水生物膜法过滤装置。
背景技术
纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，现在的纺织已经不仅是传统的手工纺纱和织布，也包括无纺布技术，现代三维编织技术，现代静电纳米成网技术等生产的服装用、产业用、装饰用纺织品。所以，现代纺织是指一种纤维或纤维集合体的多尺度结构加工技术。中国古代的纺织与印染技术具有非常悠久的历史，早在原始社会时期，古人为了适应气候的变化，已懂得就地取材，利用自然资源作为纺织和印染的原料，以及制造简单的手工纺织工具。直至今天，日常生活中的服装、安全气囊和窗帘地毯都是纺织和印染技术的产物;其中纺织加工伴随着大量的污水，污水处理好坏直接影响纺织厂周边的水环境。
生物膜法是利用附着生长于某些固体物表面的微生物(即生物膜)进行有机污水处理的方法。生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统，其附着的固体介质称为滤料或载体。生物膜自滤料向外可分为厌氧层、好氧层、附着水层、运动水层。生物膜法的原理是，生物膜首先吸附附着水层有机物，由好氧层的好氧菌将其分解，再进入厌气层进行厌氧分解，流动水层则将老化的生物膜冲掉以生长新的生物膜，如此往复以达到净化污水的目的。
实用新型内容
本实用新型的目的是提供了一种污水生物膜法过滤装置，克服了现有技术的不足，设置多个生物膜净水池，生物膜净水池与生物膜净水池之间通过微过滤管连通，上一级的生物膜净水池净化后的通过微过滤管浓缩后流入到下一级的生物膜净水池，通过多次浓缩净化后，可以最大程度的保证净化效率，同时微过滤管无能耗，大大的降低了污水净化成本，符合市场需求。
为解决上述问题，本实用新型所采取的技术方案如下：
一种污水生物膜法过滤装置，包括若干个净水池，所述的净水池内设有生物膜过滤结构，所述的若干个净水池包括但不限于三个，所述的三个净水池分别为首次净水池、二次净水池和多次净水池，所述的首次净水池、二次净水池和多次净水池通过微过滤管依次连通，所述的微过滤管包括管体、进水口、净水出口和浓缩水出口，所述的进水口和浓缩水出口位置均设有水质监测器，所述的进水口和浓缩水出口上的水质监测器均与控制器连接。
进一步，所述的首次净水池上设有进水管，所述的多次净水池上设有出水管。
进一步，所述的出水管上设有水质监测器，所述的出水管上设有水质监测器与控制器连接。
进一步，所述的微过滤管净水出口通过管道与出水管连接。
本实用新型与现有技术相比较，本实用新型的实施效果如下：
本实用新型所述一种污水生物膜法过滤装置，设置多个生物膜净水池，生物膜净水池与生物膜净水池之间通过微过滤管连通，上一级的生物膜净水池净化后的通过微过滤管浓缩后流入到下一级的生物膜净水池，通过多次浓缩净化后，可以最大程度的保证净化效率，同时微过滤管无能耗，大大的降低了污水净化成本，符合市场需求。
