申请日2016.05.31
公开(公告)日2017.01.18
IPC分类号C02F11/12
摘要
本实用新型公开了一种管道污泥的水力分离系统，包括水箱、污泥池，水箱顶部安装有振动筛，污泥池上安装有与振动筛相匹配的提升机，水箱底部为锥形且安装有阀门，阀门下游连接有管道，管道上安装有输送泵，输送泵下游与一除砂器相连，除砂器下部设有砂桶，除砂器顶部连接有水管，水管末端安装有喷头，喷头置于振动筛上方;本实用新型能大幅节省水资源消耗的同时提高处理效率并能防止人工接触污泥，有效提高了安全效率。

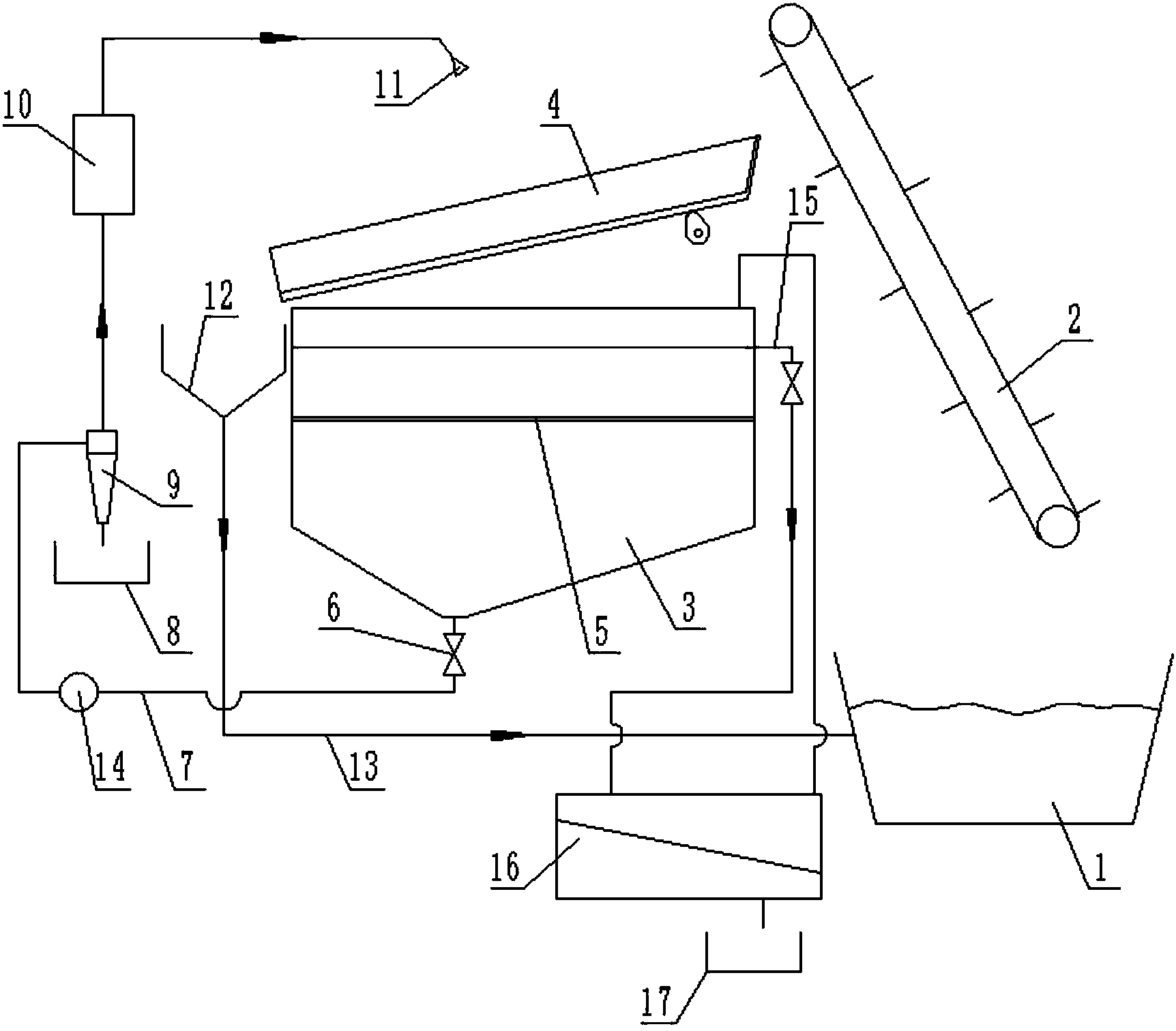

摘要附图
权利要求书
1.一种管道污泥的水力分离系统，其特征在于：该系统包括水箱、污泥池，水箱顶部安装有振动筛，污泥池上安装有与振动筛相匹配的提升机，水箱底部为锥形且安装有阀门，阀门下游连接有管道，管道上安装有输送泵，输送泵下游与一除砂器相连，除砂器下部设有砂桶，除砂器顶部连接有水管，水管末端安装有喷头，喷头置于振动筛上方;水箱内安装有滤网，水箱内的液面高于滤网，与液面齐平的位置设有排水管，排水管末端连接有固接分离器，固液分离器下游连接有废渣桶，固液分离器上还设置有回流水管，回流水管末端固定在水箱顶部;水箱旁安装有料斗，料斗与水箱顶部齐平，料斗下游连接有输送带，输送带与污泥池相连。
2.根据权利要求1所述的管道污泥的水力分离系统，其特征在于：所述振动筛为倾斜布置，靠近料斗的一侧高度低于另一侧。
3.根据权利要求1所述的管道污泥的水力分离系统，其特征在于：所述水管上安装有过滤器。
4.根据权利要求1所述的管道污泥的水力分离系统，其特征在于：所述除砂器为旋流除砂器。
说明书
一种管道污泥的水力分离系统
技术领域
本实用新型涉及建筑材料的加工技术领域，具体涉及污泥的分离技术领域，尤其涉及一种管道污泥的水力分离系统。
背景技术
管道污泥是是雨水和污水中部分易沉降物质在管道输送过程中沉积下来，并逐渐在管道中积累，主要由砂石、渣土、以及少量的有机物等组成，可作为建筑材料的辅助原料进行废物利用，但同时管道污泥还积累了大量的重金属、病原微生物等，如不进行妥善处理，不仅造成环境的二次污染，而且给人类健康带来极大的威胁，管道污泥以无机物为主，夹杂着大量的生活垃圾、树皮、砖石等杂物，这给管道污泥的处理带来极大的困难。管道污泥淘洗预处理的目的，就是将污泥中的各组成分离，以便进一步分开处理。然而，污泥淘洗处理需要大量的淘洗水;此外，由于管道污泥中往往夹杂大量砖头、块石等物料，传统管道污泥接受装置顶部往往设置格栅将其分离，但格栅在阻挡大块物料的同时，由于拥挤效应，也往往导致管道污泥无法通过格栅，需人工干预使管道污泥通过格栅，格栅上的大块物料人工清除。不仅降低了处理效率，还使人工接触管道污泥，存在极大的卫生及安全隐患。
实用新型内容
本实用新型旨在提供一种管道污泥的水力分离系统，以解决现有管道污泥处理过程中所存在的处理效率低、处理效果差、安全隐患大以及人力成本高等问题。
本实用新型是通过如下技术方案予以实现的：
一种管道污泥的水力分离系统，该系统包括水箱、污泥池，水箱顶部安装有振动筛，污泥池上安装有与振动筛相匹配的提升机，水箱底部为锥形且安装有阀门，阀门下游连接有管道，管道上安装有输送泵，输送泵下游与一除砂器相连，除砂器下部设有砂桶，除砂器顶部连接有水管，水管末端安装有喷头，喷头置于振动筛上方;水箱内安装有滤网，水箱内的液面高于滤网，与液面齐平的位置设有排水管，排水管末端连接有固接分离器，固液分离器下游连接有废渣桶，固液分离器上还设置有回流水管，回流水管末端固定在水箱顶部;水箱旁安装有料斗，料斗与水箱顶部齐平，料斗下游连接有输送带，输送带与污泥池相连。
所述振动筛为倾斜布置，靠近料斗的一侧高度低于另一侧。
所述水管上安装有过滤器。
所述除砂器为旋流除砂器。
本实用新型的有益效果是：
与现有技术相比，本实用新型提供的管道污泥的水力分离系统，由于砂水分离后的污水循环利用，相较于传统处理方式能大幅节省水资源消耗，其淘洗时间缩短1/3以上，且无需人工干预，大大降低了人泥接触带来的卫生及安全隐患;即本实用新型能大幅节省水资源消耗的同时提高处理效率并能防止人工接触污泥，有效提高了安全效率。
