申请日2016.05.16
公开(公告)日2016.10.12
IPC分类号B65D6/10; B65D6/40; B65D25/20
摘要
本实用新型公开了一种化工污泥安全便装存放箱，包括外箱体和箱盖，所述外箱体底部设有条形承重块，所述外箱体一侧中部和下部分别设有注水口和出液口，所述外箱体上相对的两侧设有半挂环和插口，所述外箱体内部设有液体存放区，所述外箱体内底部中间位置设有连接座，所述连接座上部连接有内箱体，所述内箱体底部设有圆孔，所述圆孔连接有半球滤网，所述内箱体固定连接于外箱体，所述箱盖下部设有与插口相匹配的插块。该能将工厂产生的少量污泥暂时存放起来，设置的半挂环可以用吊车将污泥存放箱直接下沉到污泥坑中，直接将污泥装到箱体内后在拉出，并可以用叉车从条形承重块预留的口道中进行拉运，安全且方便快捷。
权利要求书

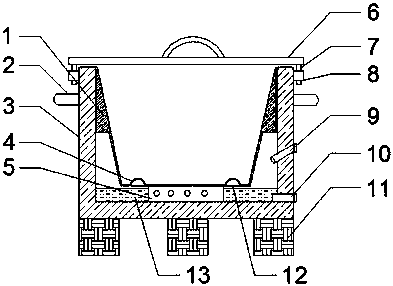

1.一种化工污泥安全便装存放箱，包括外箱体(3)和箱盖(6)，其特征在于：所述外箱体(3)底部设有条形承重块(11)，所述外箱体(3)一侧中部和下部分别设有注水口(9)和出液口(10)，所述外箱体(3)上相对的两侧设有半挂环(2)和插口(8)，所述外箱体(3)内部设有液体存放区(13)，所述外箱体(3)内底部中间位置设有连接座(5)，所述连接座(5)上部连接有内箱体(1)，所述内箱体(1)底部设有圆孔(12)，所述圆孔(12)连接有半球滤网(4)，所述内箱体(1)固定连接于外箱体(3)，所述箱盖(6)下部设有与插口(8)相匹配的插块(7)。
2.根据权利要求1所述的一种化工污泥安全便装存放箱，其特征在于：所述圆孔(12)和半球滤网(4)的数量各有四个。
3.根据权利要求1所述的一种化工污泥安全便装存放箱，其特征在于：所述半挂环(2)、插块(7)和插口(8)的数量各有四个。
4.根据权利要求1所述的一种化工污泥安全便装存放箱，其特征在于：所述注水口(9)与出液口(10)上均设有密封盖。
5.根据权利要求1所述的一种化工污泥安全便装存放箱，其特征在于：所述条形承重块(11)的数量有三个，且分别平行位于外箱体(3)底部的两侧和中间位置。
6.根据权利要求1所述的一种化工污泥安全便装存放箱，其特征在于：所述连接座(5)上设有液体流通孔。
7.根据权利要求1所述的一种化工污泥安全便装存放箱，其特征在于：所述外箱体(3)、内箱体(1)和箱盖(6)的内外侧均设有防腐蚀层。
说明书
一种化工污泥安全便装存放箱
技术领域
本实用新型属于固体废物环保技术领域，具体涉及一种化工污泥安全便装存放箱。
背景技术
社会现代化的高速发展，环境保护成为了一个在发展中不可忽视的问题。环保主题中，污泥，尤其是化工行业中的危险固体污泥的处理成为了一个比较难以解决的问题，其中由于化工产生的污泥危险性高、对环境的破坏大，国家法律规定只有具有固体危废处理资质的公司才可对化工污泥进行处理，也就是对应的危废处理中心，而现在很多行业的工厂都会产生化工污泥，但自己本身却没有危废处理资质，这时就需要将化工污泥进行转运处理，然而在转运之前的短时间存放和转运过程中的安全转运设施问题成为了难题。
实用新型内容
本实用新型的目的在于提供一种化工污泥安全便装存放箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工污泥安全便装存放箱，包括外箱体和箱盖，所述外箱体底部设有条形承重块，所述外箱体一侧中部和下部分别设有注水口和出液口，所述外箱体上相对的两侧设有半挂环和插口，所述外箱体内部设有液体存放区，所述外箱体内底部中间位置设有连接座，所述连接座上部连接有内箱体，所述内箱体底部设有圆孔，所述圆孔连接有半球滤网，所述内箱体固定连接于外箱体，所述箱盖下部设有与插口相匹配的插块。
优选的，所述圆孔和半球滤网的数量各有四个。
优选的，所述半挂环、插块和插口的数量各有四个。
优选的，所述注水口与出液口上均设有密封盖。
优选的，所述条形承重块的数量有三个，且分别平行位于外箱体底部的两侧和中间位置。
优选的，所述连接座上设有液体流通孔。
优选的，所述外箱体内箱体和箱盖的内外侧均设有防腐蚀层。
本实用新型的技术效果和优点：该能将工厂产生的少量污泥暂时存放起来，再拉运到污泥集中处理中心进行处理，设置的半挂环可以用吊车将污泥存放箱直接下沉到污泥坑中，直接将污泥装到箱体内后在拉出，并可以用叉车从条形承重块预留的口道中进行拉运，安全且方便快捷。
