申请日2016.05.31
公开(公告)日2017.01.25
IPC分类号E03F5/14; E03F5/10
摘要
本实用新型公开了一种能够自动报警的污水截流井，包括截流井(2)、与截流井(2)连通的进水管(1)和与截流井(2)连通的出水管(10)，进水管(1)与出水管(10)之间设置有格栅(7)，截流井(2)内设置在水位报警器(3)，格栅(7)为开口指向进水管(1)的V型格栅，进水管(1)与出水管(10)相对设置。本实用新型的有益效果是：本实用新型通过设置格栅能够滤除水中大颗粒的杂质，以避免对后续设备造成堵塞，有利于提高污水通过的效率，通过设置水位报警器，能够检测截流井内的水位高度并在水位高度达到预定高度的时候发出警报以提醒工作人员进行相应处理工作，避免截流井超负荷工作而造成损失。
摘要附图
权利要求书

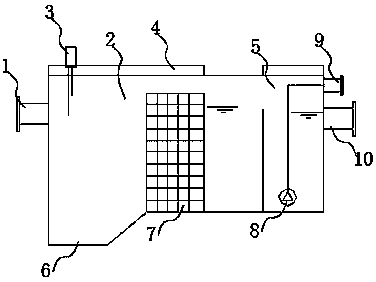

1.一种能够自动报警的污水截流井，其特征在于：包括截流井(2)、与截流井(2)连通的进水管(1)和与截流井(2)连通的出水管(10)，进水管(1)与出水管(10)之间设置有格栅(7)，截流井(2)内设置在水位报警器(3)。
2.根据权利要求1所述的一种能够自动报警的污水截流井，其特征在于：所述的格栅(7)为开口指向进水管(1)的V型格栅。
3.根据权利要求1所述的一种能够自动报警的污水截流井，其特征在于：所述的进水管(1)与出水管(10)相对设置。
4.根据权利要求1所述的一种能够自动报警的污水截流井，其特征在于：所述的进水管(1)与格栅(7)之间设置有沉砂池泥斗(6)，沉砂池泥斗(6)位于格栅(7)下方。
5.根据权利要求1所述的一种能够自动报警的污水截流井，其特征在于：所述的截流井(2)上设有检修口(4)。
6.根据权利要求1所述的一种能够自动报警的污水截流井，其特征在于：所述的截流井(2)与出水管(10)之间设有应急提升水池(5)，应急提升水池(5)连通有应急管(9)。
7.根据权利要求6所述的一种能够自动报警的污水截流井，其特征在于：所述的应急提升水池(5)内设有应急泵(8)，应急泵(8)与应急管(9)连通。
说明书
一种能够自动报警的污水截流井
技术领域
本实用新型涉及截流井，具体的说，是一种能够自动报警的污水截流井。
背景技术
截流井是把一些产生污染的窨井集中到一口井中，由此井通向污水处理厂，如果没有此井，要想污水进入污水厂，就必须每根管子都进污水处理厂，而在前面就用一口井来截流这些污水，到污水处理厂的管道就会大大减少，也利于收集污水，这样的井就是污水截流井，其实在生活中有很多种不同作用的截流井，用于不同的截流之用。截流井用在雨污合流系统中，目的是为了将雨污水分离。旱季时因管中只有污水，截流井可以将污水截住，流往新建污水管中，雨季时将部分雨水与污水截住并流入污水管中，其余雨水溢流通过井中堰，继续向下游流行。
实用新型内容
本实用新型的目的在于提供一种结构简单、有利于防堵塞的带自动报警的污水截流井。
本实用新型通过下述技术方案实现：一种能够自动报警的污水截流井，包括截流井、与截流井连通的进水管和与截流井连通的出水管，进水管与出水管之间设置有格栅，截流井内设置在水位报警器。
所述的格栅为开口指向进水管的V型格栅。
所述的进水管与出水管相对设置。
所述的进水管与格栅之间设置有沉砂池泥斗，沉砂池泥斗位于格栅下方。
所述的截流井上设有检修口。
所述的截流井与出水管之间设有应急提升水池，应急提升水池连通有应急管。
所述的应急提升水池内设有应急泵，应急泵与应急管连通。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型通过设置格栅能够滤除水中大颗粒的杂质，以避免对后续设备造成堵塞，有利于提高污水通过的效率，通过设置水位报警器，能够检测截流井内的水位高度并在水位高度达到预定高度的时候发出警报以提醒工作人员进行相应处理工作，避免截流井超负荷工作而造成损失;
(2)本实用新型通过使用V型格栅能够提高格栅滤除大颗粒杂质的效率，并增加格栅的过滤面积，以此有利于提高过滤效率，防止格栅发生堵塞;
(3)本实用新型通过设置沉砂池泥斗有利于使格栅过滤的杂质或污水中的砂石沉淀到沉砂池泥斗内，以便于对杂质或砂石进行收集、处理;
(4)本实用新型通过设置应急提升水池能够对通过截流井的污水起到缓冲的作用，并且在污水流量过大的时候能够起到分流减压的作用，通过设置应急泵能够将应急提升水池内的污水快速抽出以提高污水流通速度。
