申请日2016.05.30
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本发明涉及一种太阳能微动力人工湿地农村污水处理系统及其使用方法，包括：人工湿地，人工湿地的一侧设置有出水口，植物层种植有除磷植物;污水处理装置，设置于人工湿地下方，与人工湿地的占地重叠，太阳能光伏控制系统，呈点状树立分布在人工湿地上，用于驱动污水处理装置的运转。采用立体布局：将污水处理装置采用地埋式设置在人工湿地下方，太阳能光伏控制系统呈点状竖立分布在人工湿地，相比其他工艺节约占地面积;在人工湿地中种植除磷植物，本发明在使用污水处理装置良好去除COD、氨氮、SS等污染因子的同时，通过人工湿地的除磷作用保证总磷的消减，除磷率达到60%以上，采用太阳能光伏控制系统为污水处理装置提供能源。

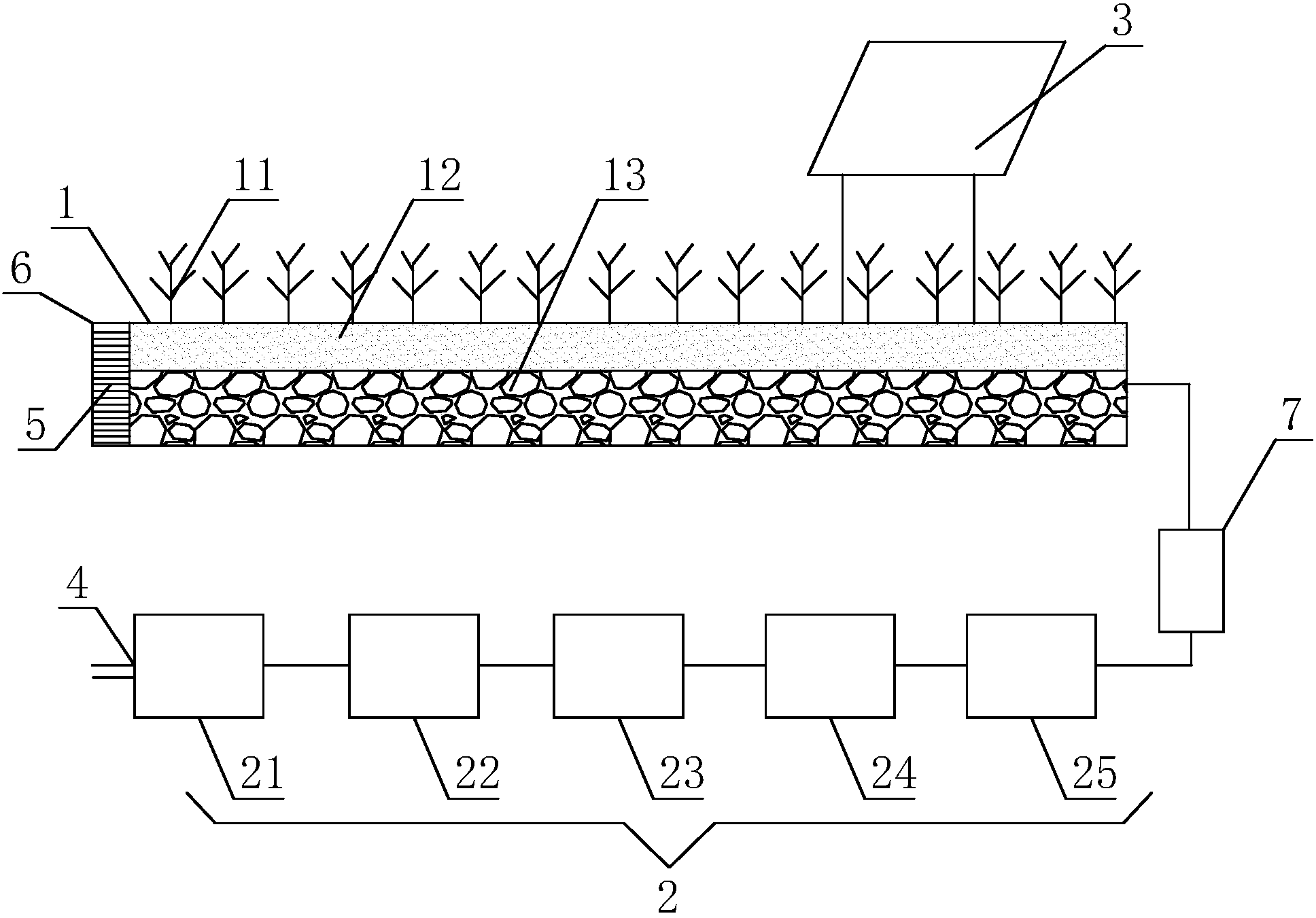

摘要附图
权利要求书
1.一种太阳能微动力人工湿地农村污水处理系统，其特征在于，包括：
人工湿地，所述人工湿地从上至下依次为植物层、砂土层和砾石层，所述人工湿地的一侧设置有出水口，所述植物层种植有除磷植物;
污水处理装置，设置于所述人工湿地下方，与所述人工湿地的占地重叠，所述污水处理装置包括依次连接的格栅池、第一接触氧化池、缺氧池、第二接触氧化池、沉淀池;所述格栅池处设置有进水口;所述沉淀池和所述人工湿地之间设置有提升装置;所述第一接触氧化池和所述第二接触氧化池中均设置有曝气系统;所述第一接触氧化池、缺氧池和所述第二接触氧化池中均设置有生物膜，所述生物膜中含有去除BOD、氨氮和总磷等的细菌菌落;
太阳能光伏控制系统，呈点状树立分布在所述人工湿地上，用于驱动所述污水处理装置的运转。
2.如权利要求1所述的太阳能微动力人工湿地农村污水处理系统，其特征在于：所述第一接触氧化池、所述缺氧池和所述第二接触氧化池中设置有填料，所述填料用于负载所述生物膜，所述填料包括悬浮型填料和悬挂型填料。
3.如权利要求1所述的太阳能微动力人工湿地农村污水处理系统，其特征在于：所述第一接触氧化池、所述缺氧池和所述第二接触氧化池中设置有溶氧仪用于监测氧含量。
4.如权利要求1所述的太阳能微动力人工湿地农村污水处理系统，其特征在于：所述进水口和所述出水口处设置有流量计，用于分别计量进水和出水的容量。
5.如权利要求1所述的太阳能微动力人工湿地农村污水处理系统，其特征在于：所述除磷植物为茭白、美人蕉、风车草和薏苡中的一种或者多种的组合。
6.如权利要求1所述的太阳能微动力人工湿地农村污水处理系统，其特征在于：所述出水口处设置有多孔墙，用于使出水均匀。
7.一种如权利要求1～6所述的太阳能微动力人工湿地农村污水处理系统的使用方法，其特征在于，包括以下步骤：
(1)总水量为Q的污水过格栅池后，0.5Q的污水直接流入第一接触氧化池，0.5Q的污水直接流入缺氧池;
(2)流入第一接触氧化池的污水经过4～6个小时的吸附氧化作用后流入缺氧池;
(3)流入缺氧池的污水经过4～6个小时的反硝化作用后流入第二接触氧化池中，流入第二接触氧化池中的水按经过6～10个小时的吸附氧化作用后0.8Q～2Q回流至缺氧池中，其余部分流入沉淀池;
(4)流入沉淀池的污水经4～6个小时的沉淀，沉淀后的污泥从沉淀池按0.2Q～1.0Q回流至第一接触氧化池，沉淀后的上层滤液通过提升装置泵入人工湿地;
(5)流入人工湿地的滤液经过人工湿地的除磷作用之后被排出。
8.如权利要求7所述的太阳能微动力人工湿地农村污水处理系统的使用方法，其特征在于：在步骤(1)中，所述第一接触氧化池的有机负荷为0.3～1.0kgBOD/(m3·d)，气水比为2～4:1，溶解氧含量为2～3mg/L。
9.如权利要求7所述的太阳能微动力人工湿地农村污水处理系统的使用方法，其特征在于：在步骤(2)中，所述缺氧池的有机负荷为0.1～0.5kgNOx-N/(m3·d)，溶解氧含量0.2～0.5mg/L。
10.如权利要求7所述的太阳能微动力人工湿地农村污水处理系统的使用方法，其特征在于：在步骤(3)中，所述第二接触氧化池的有机负荷为0.05～0.3kgBOD/(m3·d)，气水比为4～6:1，溶解氧含量为2～4mg/L。
说明书
太阳能微动力人工湿地农村污水处理系统及其使用方法
技术领域
本发明涉及污水处理领域，尤其涉及一种太阳能微动力人工湿地农村污水处理系统及其使用方法。
背景技术
农村污水处理存在运行费用高、水量小、水质复杂、分布分散、管理困难的特点。传统污水处理工艺需要足够的费用支撑装置的正常运行，而费用在农村污水处理中往往存在到位不及时的问题;并且现在的污水处理对磷去除要求高，而现有污水处理技术除磷效果受工艺影响，多不适用农村污水处理模式。
发明内容
本发明提供了一种太阳能微动力人工湿地农村污水处理系统及其工艺，以解决上述技术问题。
为了达到上述目的，本发明的技术方案是这样实现的：一种太阳能微动力人工湿地农村污水处理系统，包括：人工湿地，人工湿地从上至下依次为植物层、砂土层和砾石层，人工湿地的一侧设置有出水口，植物层种植有除磷植物;污水处理装置，设置于人工湿地下方，与人工湿地的占地重叠，污水处理装置包括依次连接的格栅池、第一接触氧化池、缺氧池、第二接触氧化池、沉淀池;格栅池处设置有进水口;沉淀池和人工湿地之间设置有提升装置;第一接触氧化池和第二接触氧化池中均设置有曝气系统;第一接触氧化池、缺氧池和第二接触氧化池中均设置有生物膜，生物膜中含有去除BOD、氨氮和总磷等的细菌菌落;太阳能光伏控制系统，呈点状树立分布在人工湿地上，用于驱动污水处理装置的运转。
进一步的，第一接触氧化池、缺氧池和第二接触氧化池中设置有填料，填料用于负载生物膜，填料包括悬浮型填料和悬挂型填料。
进一步的，第一接触氧化池、缺氧池和第二接触氧化池中设置有溶氧仪用于监测氧含量。
进一步的，进水口和出水口处设置有流量计，用于分别计量进水和出水的容量。
进一步的，除磷植物为茭白、美人蕉、风车草和薏苡中的一种或者多种的组合。
进一步的，出水口处设置有多孔墙，用于使出水均匀。
一种上述的太阳能微动力人工湿地农村污水处理系统的使用方法，包括以下步骤：
(1)总水量为Q的污水过格栅池后，0.5Q的污水直接流入第一接触氧化池，0.5Q的污水直接流入缺氧池;
(2)流入第一接触氧化池的污水经过4～6个小时的吸附氧化作用后流入缺氧池;
(3)流入缺氧池的污水经过4～6个小时的反硝化作用后流入第二接触氧化池中，流入第二接触氧化池中的水按经过6～10个小时的吸附氧化作用后0.8Q～2Q回流至缺氧池中，其余部分流入沉淀池;
(4)流入沉淀池的污水经4～6个小时的沉淀，沉淀后的污泥从沉淀池按0.2Q～1.0Q回流至第一接触氧化池，沉淀后的上层滤液通过提升装置泵入人工湿地;
(5)流入人工湿地的滤液经过人工湿地的除磷作用之后被排出。
进一步的，在步骤(1)中，第一接触氧化池的有机负荷为0.3～1.0kgBOD/(m3·d)，气水比为2～4:1，溶解氧含量为2～3mg/L。
进一步的，在步骤(2)中，缺氧池的有机负荷为0.1～0.5kgNOx-N/(m3·d)，溶解氧含量0.2～0.5mg/L。
进一步的，在步骤(3)中，第二接触氧化池的有机负荷为0.05～0.3kgBOD/(m3·d)，气水比为4～6:1，溶解氧含量为2～4mg/L。
与现有技术相比，本发明的优点在于：本发明太阳能微动力人工湿地农村污水处理系统采用立体布局：将污水处理装置采用地埋式设置在人工湿地下方，地表为人工湿地，做园林式设计，太阳能光伏控制系统呈点状竖立分布在人工湿地，相比其他工艺节约占地面积;在人工湿地中种植除磷植物，污水处理装置与人工湿地之间通过提升装置连通，本发明在使用污水处理装置良好去除COD、氨氮、SS等污染因子的同时，通过人工湿地的除磷作用保证总磷的消减，除磷率达到60%以上，采用太阳能光伏控制系统为污水处理装置提供能源，采用特有的工艺，减少了设备运行的能耗，极大的减少工艺运行费用
