申请日2016.05.07
公开(公告)日2016.11.30
IPC分类号C02F1/40; C02F9/02
摘要
本实用新型公开了一种餐饮污水的油水分离装置，包括箱体，箱体的一端侧壁上开设有污水进口、另一端侧壁上开设有排水口，箱体内靠近污水进口的一端顶部活动设置有第一隔油板，箱体内靠近排水口的一端顶部活动设置有第二隔油板，第一隔油板上与第二隔油板背对的侧壁固定连接第一挤油气缸的活塞杆，第二隔油板上与第一隔油板背对的侧壁固定连接第二挤油气缸的活塞杆，第一隔油板和第二隔油板之间的箱体顶部壁上成型有排油区，排油区的两端连接有两个导油槽，排油区上具有多个排油孔，排油孔上垂直设有与导油槽对应的刮油板，刮油板的下端紧贴排油孔。本实用新型具有结构简单，体积小，油水分离效果好，无需开盖舀油，操作方便的优点。
权利要求书
1.一种餐饮污水的油水分离装置，包括箱体(10)，所述箱体的一端侧壁上开设有污水进口(11)、另一端侧壁上开设有排水口(12)，其特征在于：
所述箱体(10)内靠近所述污水进口(11)的一端顶部活动设置有第一隔油板(21)，箱体(10)内靠近所述排水口(12)的一端顶部活动设置有第二隔油板(22)，所述第一隔油板(21)和第二隔油板(22)距箱体(10)底部一段距离，第一隔油板(21)的前后端分别紧贴箱体(10)的前后侧壁，第一隔油板(21)上与第二隔油板(22)背对的侧壁固定连接第一挤油气缸(31)的活塞杆，第二隔油板(22)的前后端分别紧贴箱体(10)的前后侧壁，第二隔油板(22)上与第一隔油板(21)背对的侧壁固定连接第二挤油气缸(32)的活塞杆，第一隔油板(21)和第二隔油板(22)之间的箱体(10)顶部壁上成型有排油区(14)，所述排油区的两端连接有两个导油槽(40)，排油区(14)上具有多个排油孔(141)，所述排油孔上垂直设有与所述导油槽(40)对应的刮油板(50)，所述刮油板的下端紧贴排油孔(141)，排油区(14)两侧的箱体(10)上成型有一对围板(15)，所述一对围板相向的侧壁上开设有一对移动槽(151)，刮油板(50)的两端分别插接在对应的移动槽(151)内，刮油板(50)的两端分别固定连接双轴气缸(70)的双轴，所述双轴气缸的双轴分别伸入对应的移动槽(151)内;
所述污水进口(11)四周的箱体(10)内壁上固定有杂质过滤网框(80)，所述杂质过滤网框的上端和下端成型有连接部(81)，污水进口(11)上方和下方的箱体(10)内壁上成型有连接槽(17)，所述连接槽的上下侧壁上螺接有一对球头柱塞(90)，所述连接部(81)的上下侧壁上具有与所述球头柱塞(90)配合的凹孔(811)，所述球头柱塞(90)的球头嵌套在所述凹孔(811)内。
2.根据权利要求1所述的餐饮污水的油水分离装置，其特征在于：所述两个导油槽(40)均位于刮油板(50)的下方且导油槽(40)倾斜连接在排油区(14)的两端部，导油槽(40)的另一端连接有集油箱(60)，导油槽(40)与排油区(14)连接的一端高于与集油箱(60)连接的一端。
3.根据权利要求1所述的餐饮污水的油水分离装置，其特征在于：所述第一隔油板(21)和第二隔油板(22)的前后端成型有导向块(23)，所述箱体(10)的前后侧壁上分别成型有与所述导向块(23)对应的导向槽(13)，导向块(23)插接在所述导向槽(13)内。
4.根据权利要求1所述的餐饮污水的油水分离装置，其特征在于：所述第一挤油气缸(31)通过第一壳体(311)固定在箱体(10)的侧壁上，第一挤油气缸(31)的活塞杆穿出所述第一壳体(311)的侧壁并与第一隔油板(21)固定连接，第一壳体(311)与污水进口(11)位于箱体(10)的同一侧壁上，第一壳体(311)位于污水进口(11)的上方;所述第二挤油气缸(32)通过第二壳体(321)固定在箱体(10)的侧壁上，第二挤油气缸(32)的活塞杆穿出所述第二壳体(321)的侧壁并与第二隔油板(22)固定连接，第二壳体(321)与排水口(12)位于箱体(10)的同一侧壁上，第二壳体(321)位于排水口(12)的上方，第一壳体(311)和第二壳体(321)的外侧壁均涂覆有不亲油材料(33)。
5.根据权利要求1所述的餐饮污水的油水分离装置，其特征在于：所述杂质过滤网框(80)下方的箱体(10)侧壁上成型有可开闭的门体(16)。
6.根据权利要求1所述的餐饮污水的油水分离装置，其特征在于：所述双轴气缸(70)通过气缸板(71)固定在箱体(10)的外侧壁上。
说明书
一种餐饮污水的油水分离装置
技术领域：
本实用新型涉及污水处理技术领域，具体是涉及一种餐饮污水的油水分离装置。
背景技术：
餐厨污水带油废弃物、油脂等物质，易腐烂、散发恶臭，其形状和气味都会对环境卫生造成恶劣影响，且容易滋长病原微生物、霉菌梅毒等有害物质。餐厨污水未经处理就排放到外界，会引发出一系列健康、卫生、安全等方面的社会问题，因此餐饮污水的处理是非常必要和迫切的。
餐饮污水一般都是带油的污水，而带油的污水需要对其中的油水进行分离，现有的油水分离器一般是小型的厨房用油水分离器，这一类的油水分离器虽然体积小，但是其内部结构设计不合理，油水分离效果差，另外，被分离的油要打开油收集池的上盖将油舀出，操作麻烦，而且分离后上层油脂要隔一段时间才舀一次，油不能及时排除，容易发臭，产生微生物等，影响厨房环境。
实用新型内容：
本实用新型的目的旨在解决现有技术存在的问题，提供一种结构简单，体积小，油水分离效果好，无需开盖舀油，操作方便的餐饮污水的油水分离装置。

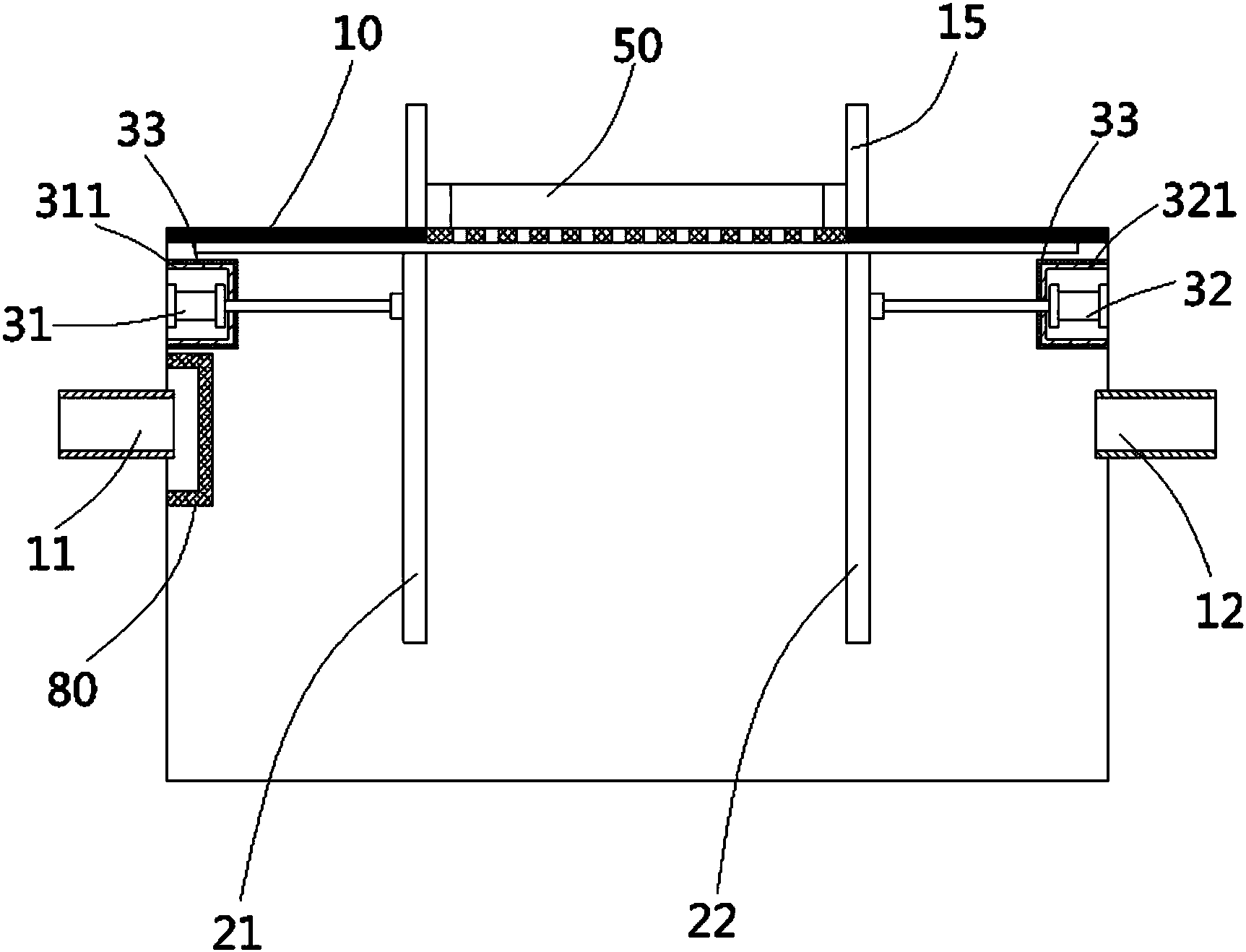

本实用新型涉及一种餐饮污水的油水分离装置，包括箱体，所述箱体的一端侧壁上开设有污水进口、另一端侧壁上开设有排水口，所述箱体内靠近所述污水进口的一端顶部活动设置有第一隔油板，箱体内靠近所述排水口的一端顶部活动设置有第二隔油板，所述第一隔油板和第二隔油板距箱体底部一段距离，第一隔油板的前后端分别紧贴箱体的前后侧壁，第一隔油板上与第二隔油板背对的侧壁固定连接第一挤油气缸的活塞杆，第二隔油板的前后端分别紧贴箱体的前后侧壁，第二隔油板上与第一隔油板背对的侧壁固定连接第二挤油气缸的活塞杆，第一隔油板和第二隔油板之间的箱体顶部壁上成型有排油区，所述排油区的两端连接有两个导油槽，排油区上具有多个排油孔，所述排油孔上垂直设有与所述导油槽对应的刮油板，所述刮油板的下端紧贴排油孔，排油区两侧的箱体上成型有一对围板，所述一对围板相向的侧壁上开设有一对移动槽，刮油板的两端分别插接在对应的移动槽内，刮油板的两端分别固定连接双轴气缸的双轴，所述双轴气缸的双轴分别伸入对应的移动槽内;
所述污水进口四周的箱体内壁上固定有杂质过滤网框，所述杂质过滤网框的上端和下端成型有连接部，污水进口上方和下方的箱体内壁上成型有连接槽，所述连接槽的上下侧壁上螺接有一对球头柱塞，所述连接部的上下侧壁上具有与所述球头柱塞配合的凹孔，所述球头柱塞的球头嵌套在所述凹孔内。
借由上述技术方案，本实用新型的油水分离装置在使用时，厨房、餐厅等排出的带油的污水从箱体的污水进口进入箱体内，然后进入第一隔油板与第二隔油板之间的空间，污水中的水和油借助油水比重差分离，油轻则在该空间聚集上浮，始终聚集在第一隔油板和第二隔油板之间的空间，当需要将该空间内的油清除时，只需同时启动第一挤油气缸和第二挤油气缸，第一挤油气缸和第二挤油气缸的活塞杆带动第一隔油板和第二隔油板相向移动并靠近，随着第一隔油板与第二隔油板之间的距离越来越近，第一隔油板和第二隔油板之间的空间下部的水被向下挤出至箱体内的下部、空间上部的油则被向上挤压，被挤压的油通过箱体顶部壁的排油区的排油孔排出箱体外，随着油被挤出排油孔，双轴气缸也同时启动，其双活塞杆伸展带动刮油板在一对围板之间的移动槽内向一侧移动，同时刮油板的下端与排油孔接触向一侧移动，排油孔上溢出的油被刮油板刮下，刮下的油被排油区一端的导油槽收集，当双轴气缸的双活塞杆回缩时，双活塞杆带动刮油板在移动槽内向围板的另一侧移动，同时刮油板的下端与排油孔接触向另一侧移动，随着油被不断挤压上来，排油孔上溢出的油继续被刮油板刮下，刮下的油被排油区另一端的导油槽收集，从而刮油板来回移动将排油孔上的油分别刮入两个导油槽中，两个导油槽将油收集从而排出箱体外部。另外，因为餐饮厨房污水带油各种残渣，为了更好地净化污水，在污水进口处设置杂质过滤网框，将污水中的杂质收集，这样杂质残渣等东西不容易在箱体中腐烂发臭，杂质过滤网框可采用不锈钢制成，易清洗，需要清理的时候只需用力将杂质过滤网框向背离箱体侧壁的方向拉，此时杂质过滤网框的连接部的凹孔在力的作用下脱离连接槽内的球头柱塞，由此可轻松将杂质过滤网框从箱体上拆卸下来进行清洗。
通过上述方案，本实用新型的带有污水的油水分离装置结构简单，设计合理，体积小，通过在箱体的顶部活动设置两个隔油板，将与水分离的油聚集在两隔油板之间，并通过与两隔油板连接的挤油气缸带动隔油板相向挤压油，由此将油从箱体内排出，这种结构不仅油水分离效果好，分离净化率高，且不用开盖舀油，操作简便。
作为上述方案的一种优选，所述两个导油槽均位于刮油板的下方且导油槽倾斜连接在排油区的两端部，导油槽的另一端连接有集油箱，导油槽与排油区连接的一端高于与集油箱连接的一端。按上述方案，倾斜设置的导油槽更有利于将刮油板刮下的油及时排离箱体，并将油导流至集油箱内，避免油长时间堆积在箱体上而导致滋生微生物、发臭。
作为上述方案的一种优选，所述第一隔油板和第二隔油板的前后端成型有导向块，所述箱体的前后侧壁上分别成型有与所述导向块对应的导向槽，导向块插接在所述导向槽内。按上述方案，所述导向块对第一隔油板和第二隔油板在相向运动时的位置进行导向。
作为上述方案的一种优选，所述第一挤油气缸通过第一壳体固定在箱体的侧壁上，第一挤油气缸的活塞杆穿出所述第一壳体的侧壁并与第一隔油板固定连接，第一壳体与污水进口位于箱体的同一侧壁上，第一壳体位于污水进口的上方;所述第二挤油气缸通过第二壳体固定在箱体的侧壁上，第二挤油气缸的活塞杆穿出所述第二壳体的侧壁并与第二隔油板固定连接，第二壳体与排水口位于箱体的同一侧壁上，第二壳体位于排水口的上方，第一壳体和第二壳体的外侧壁均涂覆有不亲油材料。
作为上述方案的一种优选，所述杂质过滤网框下方的箱体侧壁上成型有可开闭的门体。按上述方案，只需打开所述门体，即可将箱体内的杂质过滤网框拆卸下来，操作方便。
作为上述方案的一种优选，所述双轴气缸通过气缸板固定在箱体的外侧壁上。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
