申请日2016.05.16
公开(公告)日2016.12.07
IPC分类号C02F11/12
摘要
本实用新型属于污泥处理技术领域，涉及一种用于污泥干燥的风冷干化机构。它包括风冷干化器，所述的风冷干化器的出风口连接换热罐，换热罐内具有换热介质，所述的换热罐连接气液分离器，所述的气液分离器的液体出口通过输送泵连接冷凝液储罐，所述的气液分离器的气体出口连接除尘器。本实用新型设计合理，干化效果好，工作效率高，易于推广应用。
权利要求书

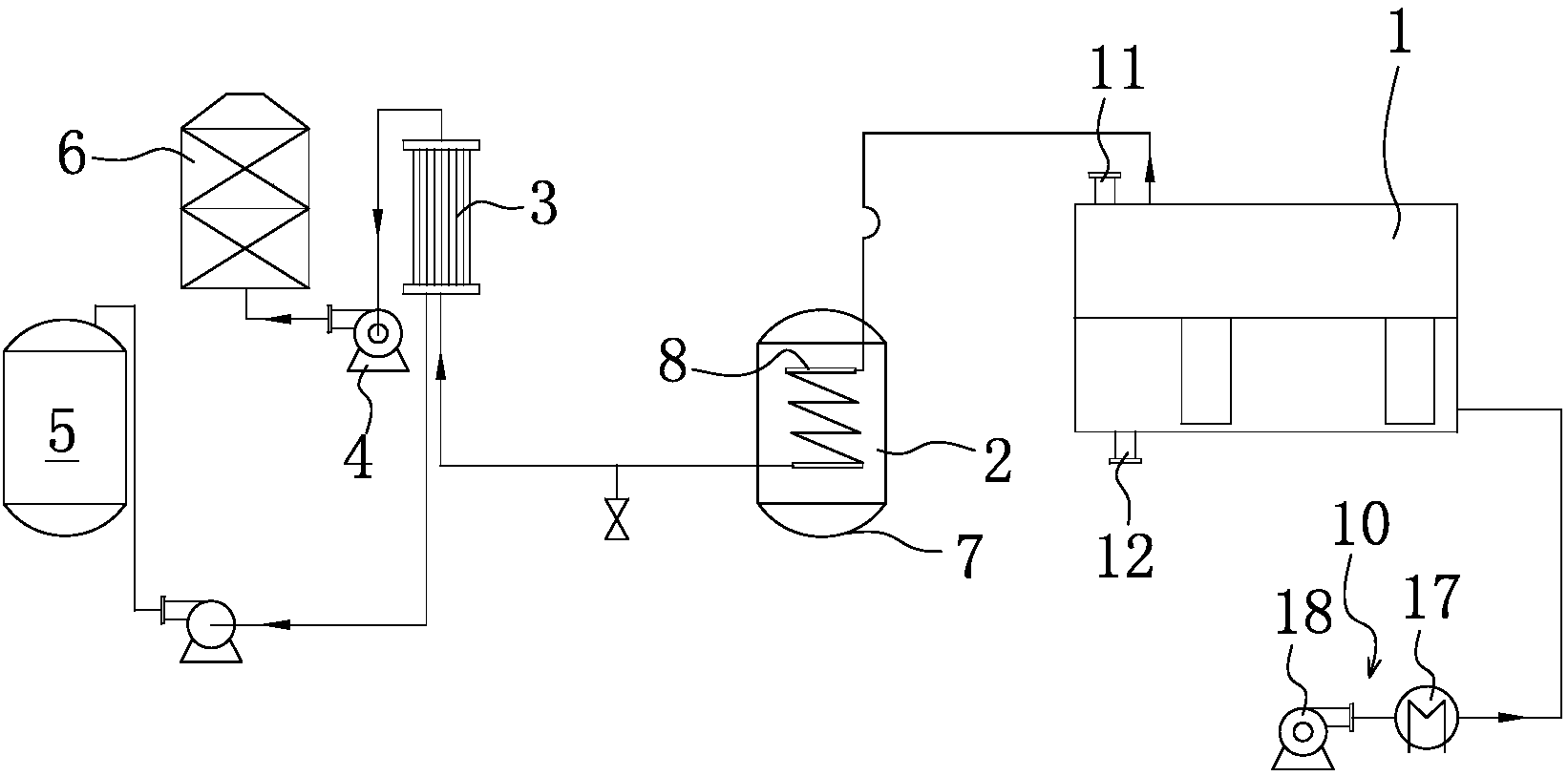

1.一种用于污泥干燥的风冷干化机构，包括风冷干化器(1)，其特征在于，所述的风冷干化器(1)的出风口连接换热罐(2)，换热罐(2)内具有换热介质，所述的换热罐(2)连接气液分离器(3)，所述的气液分离器(3)的液体出口通过输送泵(4)连接冷凝液储罐(5)，所述的气液分离器(3)的气体出口连接除尘器(6)。
2.根据权利要求1所述的用于污泥干燥的风冷干化机构，其特征在于，所述的换热罐(2)包括换热罐体(7)及位于换热罐体(7)内的呈螺旋状的换热盘管(8)，所述的风冷干化器(1)的出风口连接换热盘管(8)的一端，换热盘管(8)的另一端连接气液分离器(3)，换热罐体(7)内填充有换热介质。
3.根据权利要求1所述的用于污泥干燥的风冷干化机构，其特征在于，所述的风冷干化器(1)包括风冷干化仓(9)，所述的风冷干化仓(9)连接热风输送机构(10)，风冷干化仓(9)顶部连接的出风口连接换热罐(2)，风冷干化仓(9)的顶部和底部分别设有进料口(11)和出料口(12)。
4.根据权利要求3所述的用于污泥干燥的风冷干化机构，其特征在于，所述的风冷干化器(1)内设有用于输送污泥的输送带组件(13)、用于过滤污泥的过滤机构(14)和用于翻抛污泥的翻抛机构(15)，所述的过滤机构(14)位于输送带组件(13)下方，翻抛机构(15)位于过滤机构(14)下方。
5.根据权利要求4所述的用于污泥干燥的风冷干化机构，其特征在于，所述的输送带组件(13)包括若干条输送带(16)，每两条相邻的输送带(16)的传送方向相反。
6.根据权利要求4所述的用于污泥干燥的风冷干化机构，其特征在于，热风输送机构(10)包括加热器(17)和鼓风机(18)，其中加热器(17)连接风冷干化仓(9)，鼓风机(18)连接加热器(17)。
7.根据权利要求6所述的用于污泥干燥的风冷干化机构，其特征在于，加热器(17)与风冷干化仓(9)的连接处位于过滤机构(14)下方。
8.根据权利要求4所述的用于污泥干燥的风冷干化机构，其特征在于，所述的过滤机构(14)包括位于风冷干化仓(9)内的滤网(19)。
9.根据权利要求4所述的用于污泥干燥的风冷干化机构，其特征在于，所述的翻抛机构(15)包括与风冷干化仓(9)转动连接的转轴(20)及与转轴(20)驱动连接的驱动器(21)，所述的转轴(20)上设有若干翻抛斗(22)。
10.根据权利要求9所述的用于污泥干燥的风冷干化机构，其特征在于，所述的若干翻抛斗(22)在转轴(20)上呈交错设置，且翻抛斗(22)呈勺状。
说明书
用于污泥干燥的风冷干化机构
技术领域
本实用新型属于污泥处理技术领域，涉及一种用于污泥干燥的风冷干化机构。
背景技术
随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，据《2013-2017年中国污泥处理处置深度调研与投资战略规划分析报告》统计2010年我国城镇污水处理厂已经建有2500多座，城市污水处理能力已达到每天1.22亿吨，为实现国家的减排目标和水环境改善，做出了巨大贡献。但是污水厂的建设及运行伴随产生了大量剩余污泥，以含水率80%计，全国年污泥总产水量将很快突破3000万吨，污泥处理形势十分严峻。由于我国污水厂在建设过程中，长期以来“重水轻泥”，我国城镇污水处理厂基本实现了污泥的初步减量化，但未实现污泥的稳定化处理。据统计，约80%污水厂建有污泥的浓缩脱水设施，达到了一定程度的减量化;约有80%的污泥未经稳定化处理，污泥中含有恶臭物质、病原体、持久性有机物等污染物从污水转移到陆地，导致污染物进一步扩散，使得已经建成投运的大污水处理设施的环境减排效益大打折扣。另外，河道污泥、市政污泥的量也在持续增加，如果不进行有效的处理，对环境会造成再次污染。
目前处理污泥的方法主要是干化法或焚烧法，即将污泥脱水干化或焚烧，其中焚烧会产生大量的烟尘，具有一定的局限性，因此干化脱水成为目前广泛使用的方法。如中国专利文献公开了一种污泥干化焚烧系统、污泥干化机及污泥干化方法[申请号：201110067528.7]，其中污泥干化机，包括至少一个第一污泥干化模块;所述第一污泥干化模块包括设有污泥进口和污泥出口封闭的第一外壳、设置在所述污泥进口和污泥出口之间导热的第一污泥支承板、设置在所述第一污泥支承板上方的第一刮泥机构、在所述第一污泥支承板上方吹风的第一风机、蒸发冷凝装置以及与提供热量的第一表冷器;所述蒸发冷凝装置包括连接成回路的压缩机、冷凝器、蒸发器以及排水器;所述冷凝器位于所述第一污泥支承板下方并将热量传递至所述第一污泥支承板;所述蒸发器和第一风机位于所述第一污泥支承板的两侧，并且所述第一表冷器位于所述蒸发器和第一风机之间;所述第一风机送出的空气依次经过所述第一污泥支承板上方、蒸发器、第一表冷器形成循环;所述排水器与所述蒸发器配合并将所述蒸发器的冷凝水排出所述第一外壳。
上述方案能提高污泥干化效率和实现能源的充分利用，使系统效率更高。通过第一刮泥机构来推动第一污泥支承板上的污泥前进，此过程中是污泥不断的被翻动，从而使得循环风能够快速的带走污泥的水分，大大提高了污泥的干化速率。但是，该方案结构复杂，造价较高，不易推广。
实用新型内容
本实用新型的目的是针对上述问题，提供一种结构简单、易于实施的用于污泥干燥的风冷干化机构。
为达到上述目的，本实用新型采用了下列技术方案：一种用于污泥干燥的风冷干化机构，包括风冷干化器，所述的风冷干化器的出风口连接换热罐，换热罐内具有换热介质，所述的换热罐连接气液分离器，所述的气液分离器的液体出口通过输送泵连接冷凝液储罐，所述的气液分离器的气体出口连接除尘器。
在上述的用于污泥干燥的风冷干化机构中，所述的换热罐包括换热罐体及位于换热罐体内的呈螺旋状的换热盘管，所述的风冷干化器的出风口连接换热盘管的一端，换热盘管的另一端连接气液分离器，换热罐体内填充有换热介质。
在上述的用于污泥干燥的风冷干化机构中，所述的风冷干化器包括风冷干化仓，所述的风冷干化仓连接热风输送机构，风冷干化仓顶部连接的出风口连接换热罐，风冷干化仓的顶部和底部分别设有进料口和出料口。
在上述的用于污泥干燥的风冷干化机构中，所述的风冷干化器内设有用于输送污泥的输送带组件、用于过滤污泥的过滤机构和用于翻抛污泥的翻抛机构，所述的过滤机构位于输送带组件下方，翻抛机构位于过滤机构下方。
在上述的用于污泥干燥的风冷干化机构中，所述的输送带组件包括若干条输送带，每两条相邻的输送带的传送方向相反。
在上述的用于污泥干燥的风冷干化机构中，热风输送机构包括加热器和鼓风机，其中加热器连接风冷干化仓，鼓风机连接加热器。
在上述的用于污泥干燥的风冷干化机构中，加热器与风冷干化仓的连接处位于过滤机构下方。
在上述的用于污泥干燥的风冷干化机构中，所述的过滤机构包括位于风冷干化仓内的滤网。
在上述的用于污泥干燥的风冷干化机构中，所述的翻抛机构包括与风冷干化仓转动连接的转轴及与转轴驱动连接的驱动器，所述的转轴上设有若干翻抛斗。
在上述的用于污泥干燥的风冷干化机构中，所述的若干翻抛斗在转轴上呈交错设置，且翻抛斗呈勺状。
与现有技术相比，本实用新型的优点在于：设计合理，干化效果好，工作效率高，易于推广应用。
