申请日2016.05.06
公开(公告)日2016.11.23
IPC分类号B01D36/04
摘要
本实用新型涉及废水处理技术领域，特别涉及一种小型微污染废水初级处理装置。该小型微污染废水初级处理装置，包括内部设有环形隔板的箱体，其特征在于：所述箱体由环形隔板分为内箱和外箱两部分，内箱的下部安装有漏网，外箱的中间位置设置有封闭外箱截面的上下网孔板，上下网孔板中间夹设有活性炭，外箱的底部设置有出水口。本实用新型结构简单，使用方便，设计合理，应用灵活，采用漏网和吸附层两层过滤，提高对废水的处理效果，同时节约能源，适于广泛推广应用。
权利要求书

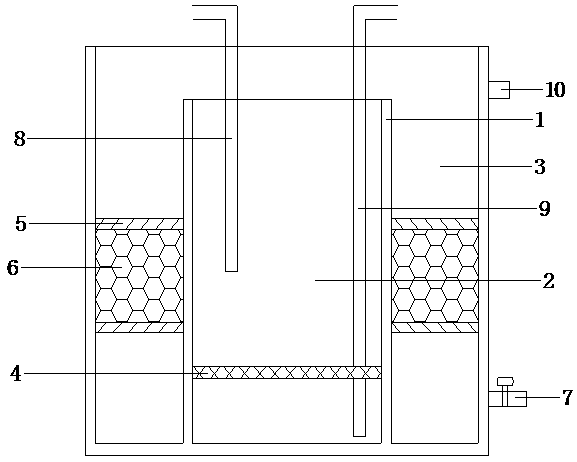

1.一种小型微污染废水初级处理装置，包括内部设有环形隔板(1)的箱体，其特征在于：所述箱体由环形隔板分为内箱(2)和外箱(3)两部分，内箱(2)的下部安装有漏网(4)，外箱(3)的中间位置设置有封闭外箱(3)截面的上下网孔板(5)，上下网孔板(5)中间夹设有活性炭(6)，外箱(3)的底部设置有出水口(7)。
2.根据权利要求1所述的小型微污染废水初级处理装置，其特征在于：所述内箱(2)顶端设置有进水管(8)，且进水管(8)管口伸入内箱(2)中间位置。
3.根据权利要求1所述的小型微污染废水初级处理装置，其特征在于：所述内箱(2)内铺设有连通其底部的吸管(9)，吸管(9)连接污泥泵。
4.根据权利要求1所述的小型微污染废水初级处理装置，其特征在于：所述环形隔板(1)的高度低于箱体的高度，箱体的顶部设置有溢流管。
说明书
小型微污染废水初级处理装置
(一)技术领域
本实用新型涉及废水处理技术领域，特别涉及一种小型微污染废水初级处理装置。
(二)背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流如排水管渠等其他无用水。现如今，随着人们的环保意识的加强，废水的危害逐渐被人们认识，从而对废水的处理受到人们的格外关注，从而市场上出现了不同种类的废水处理设备，来对废水进行处理;但是，市场上的废水装置由于体态较大，移动不便，废水的处理效果差，难以适应市场及人们的使用需求。
(三)发明内容
本实用新型为了弥补现有技术的不足，提供了一种结构简单、使用方便的小型微污染废水初级处理装置。
本实用新型是通过如下技术方案实现的：
一种小型微污染废水初级处理装置，包括内部设有环形隔板的箱体，其特征在于：所述箱体由环形隔板分为内箱和外箱两部分，内箱的下部安装有漏网，外箱的中间位置设置有封闭外箱截面的上下网孔板，上下网孔板中间夹设有活性炭，外箱的底部设置有出水口。
本实用新型通过环形隔板的设置实现了箱体的内外箱划分，并通过内箱的漏网实现废水中污泥的沉淀，而外箱则通过设置活性炭层的上下网孔板进行小颗粒杂质的吸附，实现初级净化。
本实用新型的更优技术方案为：
所述内箱顶端设置有进水管，且进水管管口伸入内箱中间位置，通过进水管向内箱内送入废水，并未防止其上方的溢流，进水管在内箱中间位置放水。
所述内箱内铺设有连通其底部的吸管，吸管连接污泥泵，通过污泥泵，定期将内箱底部沉积的污泥吸出。
所述环形隔板的高度低于箱体的高度，便于废水从内箱向外箱溢流时，不会从箱体内直接流出;箱体的顶部设置有溢流管，在出水口关闭或者活性炭层吸附饱和通透性下降时，因水位上升防止废水从箱体开口溢出。
本实用新型结构简单，使用方便，设计合理，应用灵活，采用漏网和吸附层两层过滤，提高对废水的处理效果，同时节约能源，适于广泛推广应用。
