申请日2016.05.13
公开(公告)日2016.12.07
IPC分类号F25B30/02; F25B30/06
摘要
本实用新型公开了一种污水水源热泵，包括冷凝箱、冷凝换热管和蒸发换热管，所述冷凝箱上端设有排风管，排风管中设有风机，风机的作用是将冷凝箱中的热风和冷风带出，冷凝箱底面设有漏水板，漏水板下端设有集水槽，冷凝箱中设有冷凝换热管，冷凝换热管的左右管口分布穿过冷凝箱左右侧壁，且分别于一号导管和二号导管上端口相接，一号导管和二号导管上分别设有压缩机和膨胀阀，一号导管和二号导管下端分别连接左右固定连接管，左右固定连接管之间设有蒸发换热管，本实用新型结构简单、合理，通过不同季节城市污水中热量的不同，从而减轻了热泵的工作负担，保证了热泵的制热性能，同时也实现了热量的回收利用，起到节能环保的作用。
权利要求书

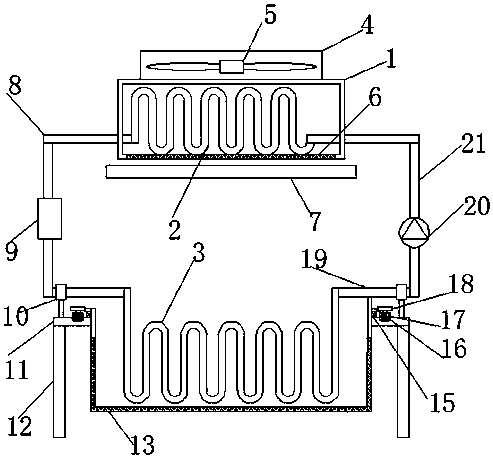

1.一种污水水源热泵，包括冷凝箱、冷凝换热管和蒸发换热管，其特征在于，所述冷凝箱上端设有排风管，排风管中设有风机，风机的作用是将冷凝箱中的热风和冷风带出，冷凝箱底面设有漏水板，漏水板下端设有集水槽，冷凝箱中设有冷凝换热管，冷凝换热管的左右管口分布穿过冷凝箱左右侧壁，且分别于一号导管和二号导管上端口相接，一号导管和二号导管上分别设有压缩机和膨胀阀，一号导管和二号导管下端分别连接左右固定连接管，左右固定连接管之间设有蒸发换热管，蒸发换热管外侧设有保护罩，保护罩外侧设有安装板，安装板下端两侧设有支腿，与保护罩相接的安装板上设有支承，支承的作用是方便保护罩的转动，保护罩上端外侧设有从动齿环，靠近从动齿环的安装板上端设有驱动电机，驱动电机的输出端设有驱动齿轮，驱动齿轮与从动齿环啮合。
2.根据权利要求1所述的一种污水水源热泵，其特征在于，所述冷凝换热管和蒸发换热管为蛇形盘管。
3.根据权利要求1所述的一种污水水源热泵，其特征在于，所述保护罩表面均匀布有换水孔。
4.根据权利要求1所述的一种污水水源热泵，其特征在于，所述驱动电机通过螺栓固定在安装板上。
5.根据权利要求1所述的一种污水水源热泵，其特征在于，所述固定连接管上还设有支撑套，支撑套和安装板之间设有支撑杆。
说明书
一种污水水源热泵
技术领域
本实用新型涉及一种换热装置，具体是一种污水水源热泵。
背景技术
常规的水源热泵热水器，通常利用外部水源为热泵机组提供热源，通过水源热泵机组的热转移来制备热水，外部水源有地下水、地表水、海水、污水或地埋管的循环水，这些外部水源的获取，需要附加管道、一号水泵，投资较高。家用热泵热水器通常使用空气源热泵热水器来制备热水，空气源热泵热水器，制备热水的热源来源于空气，在外界空气气温较低的情况下，制热水的能耗就会增大，实际上城市下水道中的污水也含有大量的热量，但是下水道中垃圾较多，垃圾覆盖在换热管上会影响装置的换热效果，为了避免上述问题的发生，现提供一种污水水源热泵。
实用新型内容
本实用新型的目的在于提供一种污水水源热泵，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水水源热泵，包括冷凝箱、冷凝换热管和蒸发换热管，所述冷凝箱上端设有排风管，排风管中设有风机，风机的作用是将冷凝箱中的热风和冷风带出，冷凝箱底面设有漏水板，漏水板下端设有集水槽，冷凝箱中设有冷凝换热管，冷凝换热管的左右管口分布穿过冷凝箱左右侧壁，且分别于一号导管和二号导管上端口相接，一号导管和二号导管上分别设有压缩机和膨胀阀，一号导管和二号导管下端分别连接左右固定连接管，左右固定连接管之间设有蒸发换热管，蒸发换热管外侧设有保护罩，保护罩外侧设有安装板，安装板下端两侧设有支腿，与保护罩相接的安装板上设有支承，支承的作用是方便保护罩的转动，保护罩上端外侧设有从动齿环，靠近从动齿环的安装板上端设有驱动电机，驱动电机的输出端设有驱动齿轮，驱动齿轮与从动齿环啮合。
作为本实用新型进一步的方案：所述冷凝换热管和蒸发换热管为蛇形盘管。
作为本实用新型进一步的方案：所述保护罩表面均匀布有换水孔。
作为本实用新型进一步的方案：所述驱动电机通过螺栓固定在安装板上。
作为本实用新型进一步的方案：所述固定连接管上还设有支撑套，支撑套和安装板之间设有支撑杆。
与现有技术相比，本实用新型的有益效果是：本实用新型在蒸发换热管外侧设有保护罩，保护罩的作用是避免垃圾覆盖在蒸发换热管表面，与保护罩相接的安装板上设有支承，支承的作用是方便保护罩的转动，保护罩上端外侧设有从动齿环，靠近从动齿环的安装板上端设有驱动电机，驱动电机通过螺栓固定在安装板上，驱动电机的输出端设有驱动齿轮，驱动齿轮与从动齿环啮合，驱动电机的作用是通过驱动齿轮带动从动齿环转动，进而带动保护罩转动，这样就避免污水流动时垃圾全部堵在保护罩外侧，进而保证了保护罩内污水良好的流通性，进而保证了装置的换热性能，本实用新型结构简单、合理，通过不同季节城市污水中热量的不同，从而减轻了热泵的工作负担，保证了热泵的制热性能，同时也实现了热量的回收利用，起到节能环保的作用。
