申请日2016.05.13
公开(公告)日2016.11.30
IPC分类号C02F9/02
摘要
本实用新型提供了一种洗车驿站用污水处理系统，包括集水坑、一级过滤系统、水泵、二级过滤系统和自助洗车机所述的集水坑入水口设有对污水进行初步过滤的一级过滤系统，所述的集水坑底部设有水泵，水泵通过抽水管与对污水进一步过滤的二级过滤系统，二级过滤系统通过抽水管与自助洗车机相连接，一级过滤系统包括对大颗粒沙石进行过滤的过滤网和对小颗粒砂石进行过滤的海绵层，二级过滤系统包括过滤箱，过滤箱内设有三级过滤滤芯，所述的滤芯依次为聚丙烯熔喷滤芯、颗粒活性炭滤芯和超滤膜滤芯，利用一级过滤系统和二级过滤系统依次对污水进行处理，有效降低水中的含沙量从而达到洗车用水的标准，实现了水的循环利用，节约了水资源，降低了成本。
权利要求书

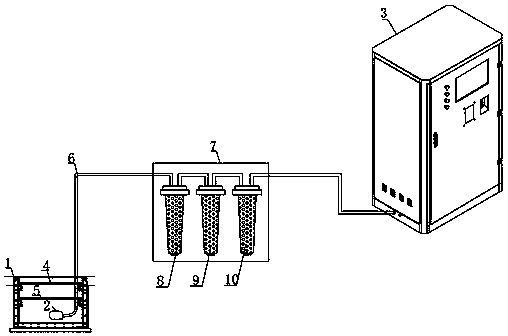

1.一种洗车驿站用污水处理系统，其特征在于，包括集水坑(1)、一级过滤系统、水泵(2)、二级过滤系统和自助洗车机(3)，所述的集水坑(1)入水口设有对污水进行初步过滤的一级过滤系统，所述的集水坑(1)底部设有水泵(2)，水泵(2)通过抽水管(6)与对污水进一步过滤的二级过滤系统，所述的二级过滤系统通过抽水管(6)与自助洗车机(3)相连接，所述的一级过滤系统包括对大颗粒沙石进行过滤的过滤网(4)和对小颗粒砂石进行过滤的海绵层(5)，所述的二级过滤系统包括过滤箱(7)，所述的过滤箱(7)内设有三级过滤滤芯，所述的滤芯依次为聚丙烯熔喷滤芯(9)、颗粒活性炭滤芯(10)和超滤膜滤芯(11)。
2.根据权利要求1所述的一种洗车驿站用污水处理系统，其特征在于，所述的水泵(2)的位置距离集水坑十公分。
3.根据权利要求1所述的一种洗车驿站用污水处理系统，其特征在于，所述的自助洗车机(3)内设有暂时储水用的储水箱。
说明书
一种洗车驿站用污水处理系统
技术领域
本实用新型涉及洗车设备技术领域，尤其涉及一种洗车驿站用污水处理系统。
背景技术
目前在洗车过程中，由于车身较脏，使得洗车后的水中含有大量泥沙而无法进行重复利用，所以一般会直接将污水排走，这在一定程度上增加了水的使用量，浪费了水资源的同时提高了洗车的成本。
实用新型内容
本实用新型提供了一种洗车驿站用污水处理系统，结构简单，使用方便，利用一级过滤系统和二级过滤系统依次对污水进行处理，有效降低水中的含沙量从而达到洗车用水的标准，实现了水的循环利用，节约了水资源，降低了成本。
为解决上述技术问题，本申请实施例提供了一种洗车驿站用污水处理系统，包括集水坑、一级过滤系统、水泵、二级过滤系统和自助洗车机所述的集水坑入水口设有对污水进行初步过滤的一级过滤系统，所述的集水坑底部设有水泵，水泵通过抽水管与对污水进一步过滤的二级过滤系统，所述的二级过滤系统通过抽水管与自助洗车机相连接，所述的一级过滤系统包括对大颗粒沙石进行过滤的过滤网和对小颗粒砂石进行过滤的海绵层，所述的二级过滤系统包括过滤箱，所述的过滤箱内设有三级过滤滤芯，所述的滤芯依次为聚丙烯熔喷滤芯、颗粒活性炭滤芯和超滤膜滤芯。
作为本实用新型的一个优选的技术方案，所述的水泵的位置距离集水坑十公分左右。
作为本实用新型的一个优选的技术方案，所述的自助洗车机内设有暂时储水用的储水箱。
本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：
结构简单，使用方便，利用一级过滤系统和二级过滤系统依次对污水进行处理，有效降低水中的含沙量从而达到洗车用水的标准，实现了水的循环利用，节约了水资源，降低了成本。
