申请日2016.05.13
公开(公告)日2016.11.30
IPC分类号B01D36/04
摘要
本实用新型公开了一种用于水处理的过滤器，包括箱体，箱体的内部设置有将箱体内部空间分隔为沉淀腔和过滤腔的隔板，隔板的顶端与箱体的顶面之间形成溢流口，箱体的顶部设置有连通沉淀腔的进水管，箱体的底部设置有连通过滤腔的出水管，沉淀腔的顶部设置有挡流板，过滤腔的内部设置有过滤网组件，所述的进水管并联有至少一个加药装置。本实用新型的有益效果是：运行稳定，同时兼具了加药、沉淀和过滤功能，降低了运行成本。实现了固体药剂的自动添加，并且添加量与水流流速成正比。
权利要求书
1.一种用于水处理的过滤器，其特征在于：包括箱体，箱体的内部设置有将箱体内部空间分隔为沉淀腔和过滤腔的隔板，隔板的顶端与箱体的顶面之间形成溢流口，箱体的顶部设置有连通沉淀腔的进水管，箱体的底部设置有连通过滤腔的出水管，沉淀腔的顶部设置有挡流板，过滤腔的内部设置有过滤网组件，所述的进水管并联有至少一个加药装置，所述的加药装置均包括一个与进水管并联的支管，支管上设置有控制阀，支管的内部设置有用于盛装固体药剂的药剂网盒和一个用于安装所述药剂网盒的支架，所述的支管连接有一个三通，三通的一个端口连接支管，三通的第二个端口连接进水管，三通的第三个端口安装有封盖，所述的第一端口和第三端口的轴心线重合。
2.根据权利要求1所述的一种用于水处理的过滤器，其特征在于：所述的过滤网组件由多层过滤层构成。
3.根据权利要求1所述的一种用于水处理的过滤器，其特征在于：还包括控制装置，所述的控制装置为PLC可编程控制系统，所述的控制阀为电磁阀，所述的PLC可编程控制系统连接控制阀。
4.根据权利要求3所述的一种用于水处理的过滤器，其特征在于：还包括无线网络组件，所述无线网络组件与所述控制装置连接。
说明书
一种用于水处理的过滤器
技术领域
本实用新型涉及一种用于水处理的过滤器。
背景技术
污水处理中，磷是重要的监测指标，对于内陆水体，磷是水体富营养化的主要限制因素，《城镇污水处理厂污染物排放标准》(GB18918-2002)确定的城镇污水处理厂出水标准，对总磷排放要求的标准为：一级A标准为0.5mg/l(以P计，下同)，一级B标准为1.0mg/l，二级标准为3.0mg/l。近两年来，国家对环境治理的力度加大，污水处理工艺也朝着注重生化处理、物化处理、生态处理相结合，注重水回用方面发展。
目前，化学除磷方法在深度处理中对磷的去除率能达到99%以上，且稳定可靠，因而得到了越来越多的广泛应用。
但是，目前的化学除磷方法仍存在以下几点不足，一是运行管理较生物处理复杂，由于化学除磷方法中需要加药、絮凝沉淀、过滤等多个步骤分别进行工艺较复杂，需分别建设加药装置、絮凝沉淀装置以及过滤装置，投资、运行费用以及占地面积较大。
发明内容
本实用新型的目的在于克服现有技术的缺点，提供一种用于水处理的过滤器。

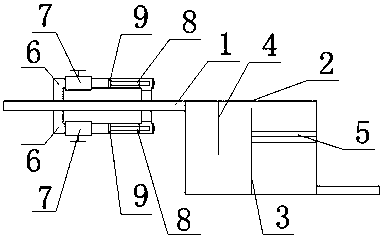

本实用新型的目的通过以下技术方案来实现：一种用于水处理的过滤器，包括箱体，箱体的内部设置有将箱体内部空间分隔为沉淀腔和过滤腔的隔板，隔板的顶端与箱体的顶面之间形成溢流口，箱体的顶部设置有连通沉淀腔的进水管，箱体的底部设置有连通过滤腔的出水管，沉淀腔的顶部设置有挡流板，过滤腔的内部设置有过滤网组件，所述的进水管并联有至少一个加药装置，所述的加药装置均包括一个与进水管并联的支管，支管上设置有控制阀，支管的内部设置有用于盛装固体药剂的药剂网盒和一个用于安装所述药剂网盒的支架，所述的支管连接有一个三通，三通的一个端口连接支管，三通的第二个端口连接进水管，三通的第三个端口安装有封盖，所述的第一端口和第三端口的轴心线重合，从而打开封盖即可完成药剂网盒的更换。
药剂网盒为采用金属网制成的盒子，通过水流流过药剂网盒时的冲刷作用，从药剂网盒内将药剂携带走，实现了固体药剂的自动添加，并且添加量与水流流速成正比。
所述的过滤网组件由多层过滤层构成。
所述的用于水处理的过滤器还包括控制装置，所述的控制装置为PLC可编程控制系统，所述的控制阀为电磁阀，所述的PLC可编程控制系统连接控制阀。
所述的用于水处理的过滤器还包括无线网络组件，所述无线网络组件与所述控制装置连接，从而实现无线监控和运转。
本实用新型具有以下优点：
本实用新型运行稳定，同时兼具了加药、沉淀和过滤功能，降低了运行成本。实现了固体药剂的自动添加，并且添加量与水流流速成正比。
