申请日2016.05.13
公开(公告)日2016.11.30
IPC分类号E03F5/22; E03F5/14
摘要
本实用新型的目的提供一种自动除杂物外置式防溢水反冲洗污水提升装置，利用该装置中的杂物分离自冲洗装置，过滤掉水中的大杂物，反冲洗装置自动对箱内进行清理，防溢水装置防止主设备损坏，而造成设备的跑水现象。本装置对污水进行有效的处理，以达到防止污水泵频繁损坏，跑水、漏水现象的发生，使设备易于维修，降低维护成本等。降低病菌繁殖空间，减少对人体造成危害，减少对周围环境造成污染。
权利要求书
1.自动除杂物外置式防溢水反冲洗污水提升装置，其特征在于，其结构包括进水口、自冲洗杂物分离系统、箱体、反冲洗装置、辅泵系统和出水端;所述自冲洗杂物分离系统包括止回球和自冲洗杂物分离装置;所述出水端包括第二三通止回阀、闸阀和出水口;所述辅泵系统包括辅泵舱、辅泵和辅液位传感器;所述进水口通过止回球与自冲洗杂物分离装置相连，自冲洗杂物分离装置下部一端通过第一三通止回阀分别与箱体和主泵出水端相连，另一端依次通过第二三通止回阀、闸阀与出水口相连;所述主泵位于箱体外一侧，主泵进水端与箱体相连，主泵出水端设置有反冲洗装置;所述箱体上部通过溢水管与辅泵舱相连，辅泵舱内设置有辅泵，辅泵通过止回阀与出水口相连;所述箱体内底部设置有防漂浮装置。
2.根据权利要求1所述的自动除杂物外置式防溢水反冲洗污水提升装置，其特征在于，所述箱体内上部设置有主液位传感器与副液位传感器;所述辅泵舱内设有辅液位传感器。
3.根据权利要求1所述的自动除杂物外置式防溢水反冲洗污水提升装置，其特征在于，所述箱体上部同时设置有进水防溢管和排气管。
4.根据权利要求1所述的自动除杂物外置式防溢水反冲洗污水提升装置，其特征在于，所述自动除杂物外置式防溢水反冲洗污水提升装置底部设有支架。
5.根据权利要求1所述的自动除杂物外置式防溢水反冲洗污水提升装置，其特征在于，所述箱体底部设置有泄水阀。
说明书
自动除杂物外置式防溢水反冲洗污水提升装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种自动除杂物内置式防漂浮反冲洗污水提升装置。
背景技术
目前，在卫生间废水等废水处理一般采用的处理方法包括以下几种方法：
第一种方法：在设备间内建一个混凝土池，并在池内安装污水泵，然后把所有的废水都排到池内，通过污水泵排出;
第二种方法：在第一种方法的基础上，用一带有网眼的网框，把污水泵罩住，经过滤后的水通过污水泵排出室外;
第三种方法：用一个不锈钢水箱，污水经过杂物分离框后进入水箱中，止回方式采用止回阀板式止回，污水由污水泵排出;
以上三种处理方式感觉很合理，理论上也可行，但在实际使用中，第一种方法会出现杂物在池内不能及时清掏，杂物极易堵塞污水泵，造成污水泵损坏，难于修理。第二种方法出现的问题是，随着污水泵的启动，水中杂物堵塞网眼，造成网内无水，运行时间过长，水泵损坏。第三种方法是杂物不与污水泵接触，杂物分离框易堵塞，止回阀板经常发生缠绕的故障，使止回阀失效，造成严重后果。设备间内蛆虫遍地，对周围环境造成污染。
发明内容
为解决以上污水处理设施的不足，适用于设备安装在设备间地面上，本实用新型的目的提供一种自动除杂物外置式防溢水反冲洗污水提升装置，利用该装置中的杂物分离自冲洗装置，过滤掉水中的大杂物，反冲洗装置自动对箱内进行清理，防溢水装置防止主设备损坏，而造成设备的跑水现象。本装置对污水进行有效的处理，以达到防止污水泵频繁损坏，跑水、漏水现象的发生，使设备易于维修，降低维护成本等。降低病菌繁殖空间，减少对人体造成危害，减少对周围环境造成污染。

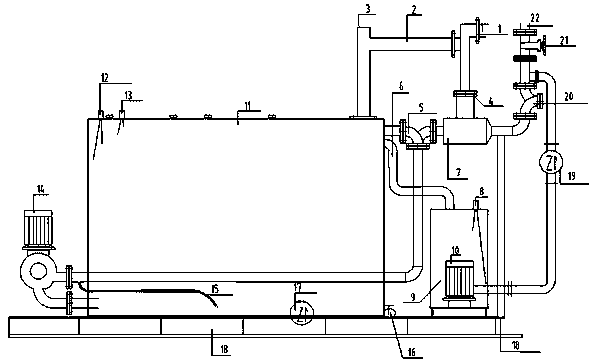

本实用新型采用的技术方案是：自动除杂物外置式防溢水反冲洗污水提升装置，其结构包括进水口、自冲洗杂物分离系统、箱体、反冲洗装置、辅泵系统和出水端;所述自冲洗杂物分离系统包括止回球和自冲洗杂物分离装置;所述出水端包括第二三通止回阀、闸阀和出水口;所述辅泵系统包括辅泵舱、辅泵和辅液位传感器;所述进水口通过止回球与自冲洗杂物分离装置相连，自冲洗杂物分离装置下部一端通过第一三通止回阀分别与箱体和主泵出水端相连，另一端依次通过第二三通止回阀、闸阀与出水口相连;所述主泵位于箱体外一侧，主泵进水端与箱体相连，主泵出水端设置有反冲洗装置;所述箱体上部通过溢水管与辅泵舱相连，辅泵舱内设置有辅泵，辅泵通过止回阀与出水口相连;所述箱体内底部设置有防漂浮装置。
所述箱体内上部设置有主液位传感器与副液位传感器;所述辅泵舱内设有辅液位传感器，能够分别对箱体内和辅泵仓内的水位进行监测。
所述箱体上部同时设置有进水防溢管和排气管。
所述自动除杂物外置式防溢水反冲洗污水提升装置底部设有支架。
所述箱体底部设置有泄水阀，通过泄水阀能够将箱体内的水排出，有利于维修设备时排水。
本实用新型的装置其工作过程为：废水从进水口经止回球进入自冲洗杂物分离装置，经自冲洗杂物分离装置过滤后的污水通过通过第一三通止回阀进入箱体内，再通过主泵进水端进入主泵，再依次经主泵出水端、第一三通止回阀、自冲洗杂物分离装置、第二三通止回阀以及闸阀进入出水口;所述主泵出水端加装反冲洗装置，随着主泵的启动，污水有一小部分通过反冲洗装置喷回到箱体内，对箱体进行一个有力的冲洗和搅动;污水进入自冲洗杂物分离系统时，通过核心部件自冲洗杂物分离装置，把其中的大杂物通过第二三通止回阀、闸阀和出水口排出室外;在箱体内底部设有防漂浮装置，如有外来水，水会通过防漂浮装置进入箱体。自冲洗杂物分离装置上端通过核心部件止回球与进水口相连，通过止回球的止回方式，大大的减少了卡、挂、堵塞的故障。
副设备辅泵舱内有辅泵解决了因主设备损坏而发生的跑水问题。独立于PLC而设计的辅液位传感器解决了PLC不工作而发生的跑水现象。
与现有技术相比，本实用新型具有的有益效果是：
1、本装置是一种功能多适用于设备间地面上安装设备的污水处理装置，集自动除杂、防漂浮、反冲洗为一体，本装置能过滤掉水中的大杂物，反冲洗装置自动对箱内进行清理，防漂浮装置防止因外来水进设备坑内，造成设备漂浮;
2、本装置结构简单，采用防腐不锈钢材料制成，寿命长，对设备能自动清洗，具有很高的社会效益和经济效益;
3、本装置能够对污水进行有效处理，以达到防止污水泵频繁损坏，跑水、漏水现象的发生，使设备易于维修，降低维护成本等;
4、本装置能够降低病菌繁殖空间，减少对人体造成危害，减少对周围环境造成污染。
