申请日2016.05.13
公开(公告)日2016.11.30
IPC分类号B01D21/02; B01D21/28; B01D21/24
摘要
本实用新型公开了一种污水处理用斜管沉淀池，包括池体，所述池体由搅拌区和沉淀区组成，搅拌区设置在池体的左侧，搅拌区内中心位置竖直设置有搅拌轴，搅拌轴上等间距安装有多根搅拌杆，搅拌轴上一体式设置有螺旋叶片，搅拌轴底端设置有搅拌框，搅拌框上设置有侧面刮板和底部刮板;所述沉淀区设置在池体的右边，沉淀区底端设置有泥斗，泥斗上方正中心位置设置有倒置的喇叭形吸泥斗，吸泥斗通过排污管与排泥阀连接;所述沉淀区内设置有一级蜂窝斜管和二级蜂窝斜管，本实用新型污水在搅拌区内与药剂混合充分，利于后面的沉淀作用，在沉淀池内，泥水分离率高，同时泥斗内的排泥效率高，泥斗不易堵塞。
权利要求书
1.一种污水处理用斜管沉淀池，包括池体，其特征在于，所述池体由搅拌区和沉淀区组成，搅拌区设置在池体的左侧，搅拌区的上侧壁设置有进水口，搅拌区内中心位置竖直设置有搅拌轴，搅拌轴通过减速机与设置在搅拌区顶部的电机连接;所述搅拌轴上等间距安装有多根搅拌杆，搅拌轴上一体式设置有螺旋叶片，螺旋叶片为涡轮结构;所述搅拌轴底端通过轴套固定设置有搅拌框，搅拌框呈U型结构，搅拌框两侧设置有侧面刮板，搅拌框底部设置有底部刮板;所述沉淀区设置在池体的右边，沉淀区和搅拌区通过通孔连通，通孔上设置有电磁阀，电磁阀与设在池体外部的PLC控制器电接;所述沉淀区底端设置有泥斗，泥斗上方正中心位置设置有倒置的喇叭形吸泥斗，吸泥斗通过排污管与排泥阀连接，排泥阀出口处连接有排泥口;所述沉淀区上设置有一级蜂窝斜管，一级蜂窝斜管通过连接筋连接，连接筋设置在一级蜂窝斜管的上端;所述一级蜂窝斜管上方设置有一组二级蜂窝斜管，二级蜂窝斜管上设有连接筋;所述沉淀区上部设置有溢流堰，溢流堰内设置有出水口。
2.根据权利要求1所述的污水处理用斜管沉淀池，其特征在于，所述侧面刮板和底部刮板与搅拌区内壁相接触。
3.根据权利要求1所述的污水处理用斜管沉淀池，其特征在于，所述一级蜂窝斜管下端设置有阻流板。
说明书
一种污水处理用斜管沉淀池
技术领域
本实用新型涉及一种沉淀池，具体是一种污水处理用斜管沉淀池。
背景技术
随着人类社会的发展，人们对生态环境的破坏越来越大，人们为了保护环境，在排出污水之前一般都会进行处理。污水在处理前一般都会进行沉淀，这是由于污水内一般含有大量的污泥，污泥会对污水的后处理较大的影响，所以需要出去污水中大量的污泥。但是现代的沉淀池一般采用一级斜管沉降层，这样沉淀效果不尽人意，而且污水经过沉降后，其中的污泥会沉降到沉淀池内的泥斗内，在利用污泥自身的重力从泥斗内排出，但是这种传统的排泥方式，容易造成泥斗排泥阀的堵塞，排泥效率不高，针对上述问题，需要一种新型的沉淀池。
实用新型内容
本实用新型的目的在于提供一种污水处理用斜管沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

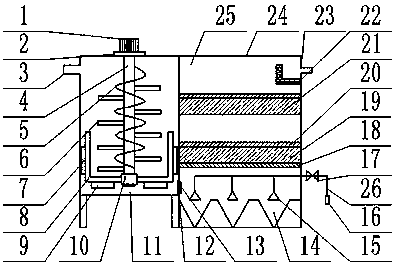

一种污水处理用斜管沉淀池，包括池体，所述池体由搅拌区和沉淀区组成，搅拌区设置在池体的左侧，搅拌区的上侧壁设置有进水口，搅拌区内中心位置竖直设置有搅拌轴，搅拌轴通过减速机与设置在搅拌区顶部的电机连接;所述搅拌轴上等间距安装有多根搅拌杆，搅拌轴上一体式设置有螺旋叶片，螺旋叶片为涡轮结构;所述搅拌轴底端通过轴套固定设置有搅拌框，搅拌框呈U型结构，搅拌框两侧设置有侧面刮板，搅拌框底部设置有底部刮板;所述沉淀区设置在池体的右边，沉淀区和搅拌区通过通孔连通，通孔上设置有电磁阀，电磁阀与设在池体外部的PLC控制器电接;所述沉淀区底端设置有泥斗，泥斗上方正中心位置设置有倒置的喇叭形吸泥斗，吸泥斗通过排污管与排泥阀连接，排泥阀出口处连接有排泥口;所述沉淀区上设置有一级蜂窝斜管，一级蜂窝斜管通过连接筋连接，连接筋设置在一级蜂窝斜管的上端;所述一级蜂窝斜管上方设置有一组二级蜂窝斜管，二级蜂窝斜管上设有连接筋;所述沉淀区上部设置有溢流堰，溢流堰内设置有出水口。
进一步的，所述侧面刮板和底部刮板与搅拌区内壁相接触。
进一步的，所述一级蜂窝斜管下端设置有阻流板。
与现有技术相比，本实用新型污水由管道混合器加药后通过进水口进入搅拌区内，搅拌区内设置的搅拌轴上设置有搅拌杆、螺旋叶片、侧面刮板和底部刮板，搅拌效率高，污水和药剂混合更加充分，防止污泥沉降在搅拌区的内侧壁上;在沉淀区设置有一级蜂窝斜管和二级蜂窝斜管，泥水分离效率更高，污泥被吸泥斗洗出，改变了传统的排泥方法，排泥效率更高，防止泥斗堵塞。
