申请日2016.05.13
公开(公告)日2016.12.07
IPC分类号E03F5/22
摘要
本实用新型公开了一种封闭式智能一体化污水提升设备，解决了现有污水处理装置故障率高、污水提升处理不方便的问题。它包括顶部开口的箱体，并配合有相应的盖板;在箱体内部底部设置有潜水式污水泵，所述的箱体侧面上部设置有四通阀，所述的四通阀第一端连接有进水口，第二端连接潜水式污水泵的进水端，并配合有相应的进水止回阀，该四通阀的另外两端分别连接有通气口和回流管;所述的潜水式污水泵的出水端连接有伸出盖板的出水管，并配合有相应的出水止回阀。本实用新型的封闭式智能一体化污水提升设备，通过盖板、箱体、潜水式污水泵以及四通阀等的配合，能够方便对污水提升处理，而且具有故障率低、结构简单的特点。
权利要求书

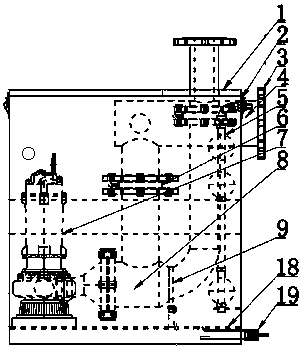

1.封闭式智能一体化污水提升设备，其特征在于：包括顶部开口的箱体(2)，并配合有相应的盖板(1);在箱体(2)内部底部设置有潜水式污水泵(7)，所述的箱体(2)侧面上部设置有四通阀(4)，所述的四通阀(4)第一端连接有进水口(3)，第二端连接潜水式污水泵(7)的进水端，并配合有相应的进水止回阀(6)，该四通阀(4)的另外两端分别连接有通气口(12)和回流管(15);所述的潜水式污水泵(7)的出水端连接有伸出盖板(1)的出水管(10)，并配合有相应的出水止回阀(11)。
2.根据权利要求1所述的封闭式智能一体化污水提升设备，其特征在于:所述的进水止回阀(6)和潜水式污水泵(7)之间的管道上设置有支架(9)，在潜水式污水泵(7)的进水端连接有过滤器(8)。
3.根据权利要求2所述的封闭式智能一体化污水提升设备，其特征在于:所述的过滤器(8)和潜水式污水泵(7)之间还设置有活接(16)和反冲洗装置(17)。
4.根据权利要求3所述的封闭式智能一体化污水提升设备，其特征在于:所述的箱体(2)中设置有液位探测器(5)。
5.根据权利要求3所述的封闭式智能一体化污水提升设备，其特征在于:所述的箱体(2)底部设置有安装底座(18)，将箱体(2)分为上下两部分;所述的潜水式污水泵(7)和支架(9)均设置在安装底座(18)上表面，在安装底座(18)的下方设置有连通上部的排空口(19)。
6.根据权利要求5所述的封闭式智能一体化污水提升设备，其特征在于:所述的盖板(1)和箱体(2)之间通过子母扣(14)扣接。
7.根据权利要求1所述的封闭式智能一体化污水提升设备，其特征在于:所述的箱体(2)的上部设置有穿线孔(13)。
说明书
封闭式智能一体化污水提升设备
技术领域
本实用新型涉及一种污水处理装置，特别是一种结构简单、故障率低且方便污水提升处理的封闭式智能一体化污水提升设备。
背景技术
城市的不断扩张和建设使城市用地日益紧张，这就迫使人们不断的向地下发展，随之而来的地下建筑的排水问题也给人们带来了很大的困难，起初人们采用集水坑加排污泵的方式处理地下污水，这种方式故障率高。现代建筑设计中，在大楼地下室建卫生间是在过程设计中常会遇见的情况，一种方法是将卫生洁具的污水收集到一起后，用潜污泵提升排至室外地下室污水泵井，另一种方法是将卫生间的污水都自流排入室外地下式污水泵井中，这两类方法都存在一种弊病，不能更好的将污水处理提升。
发明内容
本实用新型所要解决的技术问题是：提供一种结构简单、故障率低且方便污水提升处理的封闭式智能一体化污水提升设备。
本实用新型解决其技术问题所采用技术方案是：封闭式智能一体化污水提升设备，包括顶部开口的箱体，并配合有相应的盖板;在箱体内部底部设置有潜水式污水泵，所述的箱体侧面上部设置有四通阀，所述的四通阀第一端连接有进水口，第二端连接潜水式污水泵的进水端，并配合有相应的进水止回阀，该四通阀的另外两端分别连接有通气口和回流管;所述的潜水式污水泵的出水端连接有伸出盖板的出水管，并配合有相应的出水止回阀。
所述的进水止回阀和潜水式污水泵之间的管道上设置有支架，在潜水式污水泵的进水端连接有过滤器。
所述的过滤器和潜水式污水泵之间还设置有活接和反冲洗装置。
所述的箱体中设置有液位探测器。
所述的箱体底部设置有安装底座，将箱体分为上下两部分;所述的潜水式污水泵和支架均设置在安装底座上表面，在安装底座的下方设置有连通上部的排空口。
所述的盖板和箱体之间通过子母扣扣接。
所述的箱体的上部设置有穿线孔。
本实用新型的有益效果是：本实用新型的封闭式智能一体化污水提升设备，通过盖板、箱体、潜水式污水泵以及四通阀等的配合，能够方便对污水提升处理，而且具有故障率低、结构简单的特点。由于所述的进水止回阀和潜水式污水泵之间的管道上设置有支架，可以提高稳定性能;在潜水式污水泵的进水端连接有过滤器，可以减少尺寸较大的脏物进入潜水式污水泵中缠住叶轮，造成损坏。由于所述的过滤器和潜水式污水泵之间还设置有活接和反冲洗装置，可以方便地对过滤器进行冲洗，防止堵塞。由于设置有液位探测器，可以方便地探测污水的液位，根据探测结果可以控制潜水式污水泵的启动和停止，节约电能，也能防止潜水式污水泵空转，造成损坏。由于所述的箱体底部设置有安装底座，将箱体分为上下两部分;所述的潜水式污水泵和支架均设置在安装底座上表面，在安装底座的下方设置有连通上部的排空口，可以方便将箱体的污水排净，方便清洗和检修。由于所述的盖板和箱体之间通过子母扣扣接，可以方便安装和拆卸，便于设备维护。由于所述的箱体的上部设置有穿线孔，可以方便穿线。
