申请日2016.05.06
公开(公告)日2016.11.30
IPC分类号C02F1/24; C02F1/00
摘要
本实用新型涉及一种污水过滤处理池，包括池体，池体的底部插接有进气管，池体的端部设有出气管，池体的顶部设有驱动电机，驱动电机连接有驱动管，驱动管的端部套装有驱动轴,驱动轴的端部设有旋转球，池体设有支撑板，支撑板上设有储液罐，储液罐与池体之间设有出液泵。本实用新型可以将污水倒入储液罐内，通过出液泵输入池体内;将气体通过进气管进入池体的内底部，通过气体可以使污水得到过滤处理，输入池体内的气体从出气管排出，驱动电机可以控制驱动管、驱动轴旋转，从而可以控制旋转球旋转，方便对污水进行旋转过滤处理，处理污水方便。
权利要求书

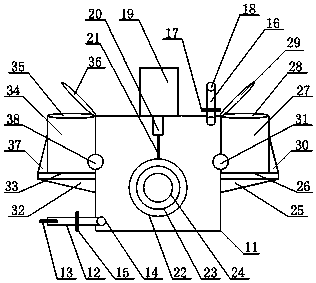

1.一种污水过滤处理池，包括池体(11)，其特征在于：池体(11)的底部插接有进气管(12)，池体(11)的端部设有出气管(16)，池体(11)的顶部设有驱动电机(19)，驱动电机(19)连接有驱动管(20)，驱动管(20)呈竖直布置，驱动管(20)设置在池体(11)内，驱动管(20)的端部套装有驱动轴(21), 驱动轴(21)的端部设有第一旋转球(22)，第一旋转球(22)内设有第二旋转球(23)，第二旋转球(23)内设有第三旋转球(24)，第一旋转球(22)、第二旋转球(23)以及第三旋转球(24)均为球形形状，第一旋转球(22)、第二旋转球(23)以及第三旋转球(24)均为镂空结构;池体(11)的一外侧壁设有第一支撑板(26)，第一支撑板(26)的底部设有第一加强块(25)，第一加强块(25)设置在池体(11)的侧壁上，第一支撑板(26)上设有第一储液罐(27)，第一储液罐(27)的端部设有第一进液口(28)，第一进液口(28)设有第一端盖(29);第一储液罐(27)与池体(11)之间设有第一出液泵;池体(11)的另一外侧壁设有第二支撑板(33)，第二支撑板(33)的底部设有第二加强块(32)，第二加强块(32)设置在池体(11)的侧壁上，第二支撑板(33)上设有第二储液罐(34)，第二储液罐(34)的端部设有第二进液口(35)，第二进液口(35)设有第二端盖(36)，第二储液罐(34)与池体(11)之间设有第二出液泵(38);第二支撑板(33)的外端设有第二扣块(37)，第二扣块(37)扣在第二储液罐(34)的外侧壁;第一支撑板(26)的外端设有第一扣块(30)，第一扣块(30)扣在第一储液罐(27)的外侧壁。
2.根据权利要求1所述的污水过滤处理池，其特征在于：进气管(12)的端部插接有进气针(13)。
3.根据权利要求1所述的污水过滤处理池，其特征在于：进气管(12)的后端设有进气球(14)，进气球(14)设置在池体(11)的内底部。
4.根据权利要求1所述的污水过滤处理池，其特征在于：进气管(12)设有进气控制阀(15)。
5.根据权利要求1所述的污水过滤处理池，其特征在于：出气管(16)的端部设有连接头(18)。
6.根据权利要求1所述的污水过滤处理池，其特征在于：出气管(16)设有出气控制阀(17)。
说明书
一种污水过滤处理池
技术领域
本实用新型涉及一种处理池，具体涉及一种污水过滤处理池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。现有的污水处理设备对污水处理不方便。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种可以将污水倒入储液罐内，通过出液泵输入池体内;将气体通过进气管进入池体的内底部，通过气体可以使污水得到过滤处理，输入池体内的气体从出气管排出，驱动电机可以控制驱动管、驱动轴旋转，从而可以控制旋转球旋转，方便对污水进行旋转过滤处理，处理污水方便的污水过滤处理池。
为实现上述目的，本实用新型采用的技术方案是：
一种污水过滤处理池，包括池体，池体的底部插接有进气管，池体的端部设有出气管，池体的顶部设有驱动电机，驱动电机连接有驱动管，驱动管呈竖直布置，驱动管设置在池体内，驱动管的端部套装有驱动轴, 驱动轴的端部设有第一旋转球，第一旋转球内设有第二旋转球，第二旋转球内设有第三旋转球，第一旋转球、第二旋转球以及第三旋转球均为球形形状，第一旋转球、第二旋转球以及第三旋转球均为镂空结构;池体的一外侧壁设有第一支撑板，第一支撑板的底部设有第一加强块，第一加强块设置在池体的侧壁上，第一支撑板上设有第一储液罐，第一储液罐的端部设有第一进液口，第一进液口设有第一端盖;第一储液罐与池体之间设有第一出液泵;池体的另一外侧壁设有第二支撑板，第二支撑板的底部设有第二加强块，第二加强块设置在池体的侧壁上，第二支撑板上设有第二储液罐，第二储液罐的端部设有第二进液口，第二进液口设有第二端盖，第二储液罐与池体之间设有第二出液泵;第二支撑板的外端设有第二扣块，第二扣块扣在第二储液罐的外侧壁;第一支撑板的外端设有第一扣块，第一扣块扣在第一储液罐的外侧壁。
进一步地，所述进气管的端部插接有进气针。
进一步地，所述进气管的后端设有进气球，进气球设置在池体的内底部。
进一步地，所述进气管设有进气控制阀。
进一步地，所述出气管的端部设有连接头。
进一步地，所述出气管设有出气控制阀。
采用上述结构后，本实用新型有益效果为：可以将污水倒入第一储液罐与第二储液罐内，分别通过第一出液泵与第二出液泵输入池体内;将气体通过进气管进入池体的内底部，通过气体可以使污水得到过滤处理，输入池体内的气体从出气管排出，驱动电机可以控制驱动管、驱动轴旋转，从而可以控制第一旋转球、第二旋转球以及第三旋转球旋转，方便对污水进行旋转过滤处理，处理污水方便。
