申请日2016.05.06
公开(公告)日2017.02.15
IPC分类号D21F1/66; D21C11/00
摘要
本实用新型公开了一种造纸污泥利用装置，包括污泥收集池、气浮机、污泥储存池、浆泵、放料箱、膨润土搅拌、纤维回用剂搅拌，所述的污泥收集池的入口与污泥来源处相连接，所述的污泥收集池的出口与气浮机的进料口相连，所述的气浮机的出口与污泥储存池的入口相连，所述的污泥储存池通过浆泵与放料箱的入口相连，所述的放料箱内设置膨润土搅拌，所述的放料箱出口通过流送管路与造纸机相连，所述的流送管路上设置纤维回用剂搅拌，总体上，本实用新型具有设计合理，使用方便，能够对造纸污泥进行再利用进行造纸生产，使企业生产过程中无废物产生，降低企业生产成本，提高企业的经济效益，具有极高的使用价值的优点。
权利要求书
1.一种造纸污泥利用装置，包括污泥收集池、气浮机、污泥储存池、浆泵、放料箱、膨润土搅拌、纤维回用剂搅拌，其特征在于：所述的污泥收集池的入口与污泥来源处相连接，所述的污泥收集池的出口与气浮机的进料口相连，所述的气浮机的出口与污泥储存池的入口相连，所述的污泥储存池通过浆泵与放料箱的入口相连，所述的放料箱内设置膨润土搅拌，所述的放料箱出口通过流送管路与造纸机相连，所述的流送管路上设置纤维回用剂搅拌。
2.根据权利要求1所述的一种造纸污泥利用装置，其特征在于：所述的污泥收集池内设置有搅拌装置。
3.根据权利要求1所述的一种造纸污泥利用装置，其特征在于：所述的放料箱上设置有料浆进料口。
说明书
一种造纸污泥利用装置
技术领域
本实用新型属于造纸设备领域，涉及一种污泥利用装置，特别是一种造纸污泥利用装置。
背景技术
造纸生产过程中会产生大量的污泥，造纸污泥是指用物理法、化学法、物理化学法和生物法等处理废水后产生的沉淀物、颗粒物和漂浮物，造纸污泥是制浆造纸过程中废水处理的终端产物。污泥的成分有些复杂，主要由无机物和有机物组成，有机物指纤维素、木质素以及半纤维素等。
造纸污泥的产量大，且成分复杂，含水量高，处理的难度大，因此污泥的处理问题已经成为束缚造纸厂发展的重大问题，选择合理的处理有着重大意义。传统的造纸污泥的处理方法是土地填埋，这些处理方式容易造成污染，占用空间。所以需要一种使用方便的造纸污泥利用装置。
发明内容
本实用新型的目的在于提供一种造纸污泥利用装置，能够对企业使用物理方法产生的造纸污泥进行再利用造纸，有效完成造纸污泥的再利用。

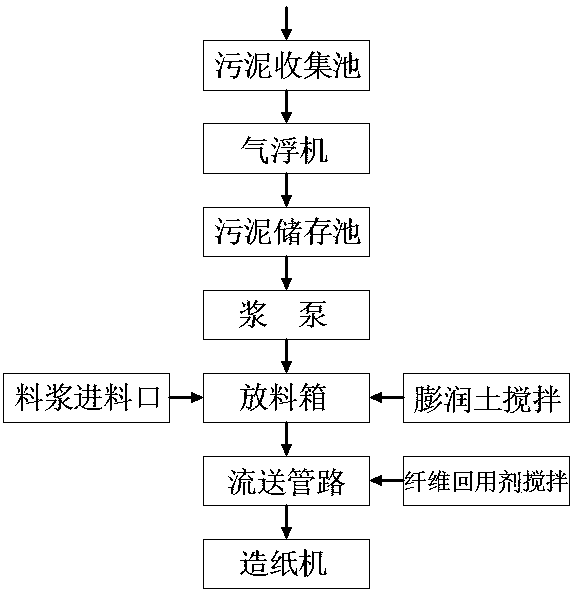

本实用新型的目的是这样实现的：一种造纸污泥利用装置，包括污泥收集池、气浮机、污泥储存池、浆泵、放料箱、膨润土搅拌、纤维回用剂搅拌，所述的污泥收集池的入口与污泥来源处相连接，所述的污泥收集池的出口与气浮机的进料口相连，所述的气浮机的出口与污泥储存池的入口相连，所述的污泥储存池通过浆泵与放料箱的入口相连，所述的放料箱内设置膨润土搅拌，所述的放料箱出口通过流送管路与造纸机相连，所述的流送管路上设置纤维回用剂搅拌。
所述的污泥收集池内设置有搅拌装置。
所述的放料箱上设置有料浆进料口。
本实用新型产生的有益效果是：一种造纸污泥利用装置，包括污泥收集池、气浮机、污泥储存池、浆泵、放料箱、膨润土搅拌、纤维回用剂搅拌，污泥收集池的入口与污泥来源处相连接，对污泥进行收集方便进行再利用，污泥收集池内设置搅拌装置，方便在污泥收集池内添加酰胺进行搅拌，提高污泥中物质的溶解性，污泥收集池的出口与气浮机的进料口相连，方便将经酰胺处理过的污泥转入到气浮机中进行气浮处理，进一步提高污泥的溶解度，使污泥悬浮在溶液中，将污泥溶液转入到污泥存储池中进行稀释到所需浓度待用，按比例添加到存储有料浆的放料箱中，同时添加膨润土，开启膨润土搅拌装置，使膨润土充分溶解在溶液中，形成胶凝状和悬浮状，增加浆液的粘稠度，提高造浆率，放料箱的出口通过流送管路与造纸机的布浆器相连，在流送管路上设置纤维回用搅拌剂，在料浆中添加纤维回用剂，使纤维回用剂均匀地散入到浆液中，提高浆液中纤维的回用率，保证原料的质量，保证生产出的纸的质量。
总体上，本实用新型具有设计合理，使用方便，能够对造纸污泥进行再利用进行造纸生产，降低企业生产成本，使企业生产过程中无废物产生，具有极高的使用价值的优点。
